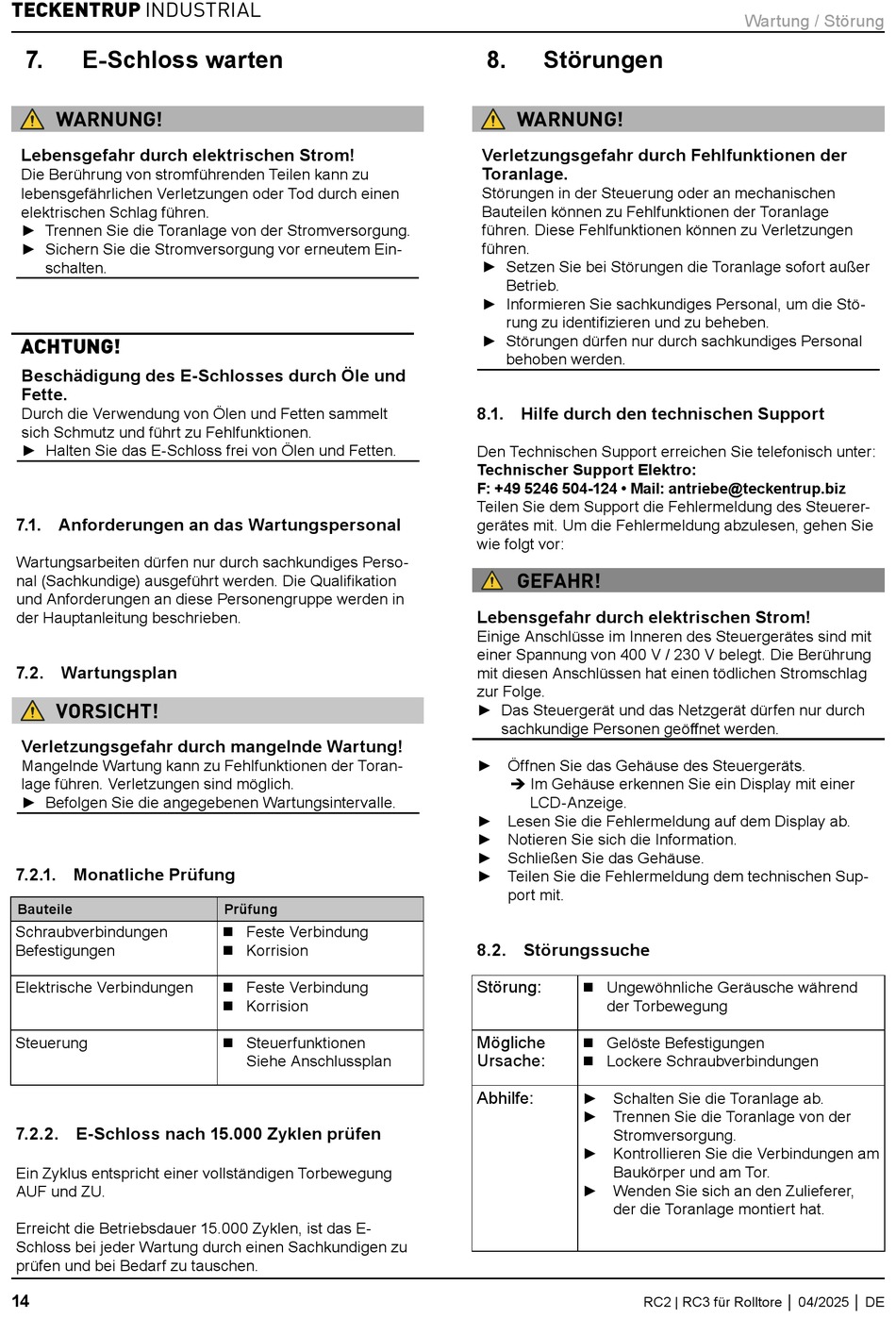

7.

E-Schloss warten

WARNUNG!
Lebensgefahr durch elektrischen Strom!
Die Berührung von stromführenden Teilen kann zu
lebensgefährlichen Verletzungen oder Tod durch einen
elektrischen Schlag führen.
► Trennen Sie die Toranlage von der Stromversorgung.
► Sichern Sie die Stromversorgung vor erneutem Ein-
schalten.
ACHTUNG!
Beschädigung des E-Schlosses durch Öle und
Fette.
Durch die Verwendung von Ölen und Fetten sammelt
sich Schmutz und führt zu Fehlfunktionen.
► Halten Sie das E-Schloss frei von Ölen und Fetten.

7.1. Anforderungen an das Wartungspersonal

Wartungsarbeiten dürfen nur durch sachkundiges Perso-
nal (Sachkundige) ausgeführt werden. Die Qualifikation
und Anforderungen an diese Personengruppe werden in
der Hauptanleitung beschrieben.

7.2. Wartungsplan

VORSICHT!
Verletzungsgefahr durch mangelnde Wartung!
Mangelnde Wartung kann zu Fehlfunktionen der Toran-
lage führen. Verletzungen sind möglich.
► Befolgen Sie die angegebenen Wartungsintervalle.
7.2.1. Monatliche Prüfung
Bauteile
Schraubverbindungen
Befestigungen
Elektrische Verbindungen
Steuerung
7.2.2. E-Schloss nach 15.000 Zyklen prüfen
Ein Zyklus entspricht einer vollständigen Torbewegung
AUF und ZU.
Erreicht die Betriebsdauer 15.000 Zyklen, ist das E-
Schloss bei jeder Wartung durch einen Sachkundigen zu
prüfen und bei Bedarf zu tauschen.
14
Prüfung
„ Feste Verbindung
„ Korrision
„ Feste Verbindung
„ Korrision
„ Steuerfunktionen
Siehe Anschlussplan
8. Störungen
WARNUNG!
Verletzungsgefahr durch Fehlfunktionen der
Toranlage.
Störungen in der Steuerung oder an mechanischen
Bauteilen können zu Fehlfunktionen der Toranlage
führen. Diese Fehlfunktionen können zu Verletzungen
führen.
► Setzen Sie bei Störungen die Toranlage sofort außer
Betrieb.
► Informieren Sie sachkundiges Personal, um die Stö-
rung zu identifizieren und zu beheben.
► Störungen dürfen nur durch sachkundiges Personal
behoben werden.

8.1. Hilfe durch den technischen Support

Den Technischen Support erreichen Sie telefonisch unter:
Technischer Support Elektro:
F: +49 5246 504-124 • Mail: antriebe@teckentrup.biz
Teilen Sie dem Support die Fehlermeldung des Steuerer-
gerätes mit. Um die Fehlermeldung abzulesen, gehen Sie
wie folgt vor:
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Einige Anschlüsse im Inneren des Steuergerätes sind mit
einer Spannung von 400 V / 230 V belegt. Die Berührung
mit diesen Anschlüssen hat einen tödlichen Stromschlag
zur Folge.
► Das Steuergerät und das Netzgerät dürfen nur durch
sachkundige Personen geöffnet werden.
► Öffnen Sie das Gehäuse des Steuergeräts.
 Im Gehäuse erkennen Sie ein Display mit einer
LCD-Anzeige.
► Lesen Sie die Fehlermeldung auf dem Display ab.
► Notieren Sie sich die Information.
► Schließen Sie das Gehäuse.
► Teilen Sie die Fehlermeldung dem technischen Sup-
port mit.
8.2. Störungssuche
Störung:
„ Ungewöhnliche Geräusche während
der Torbewegung
Mögliche
„ Gelöste Befestigungen
Ursache:
„ Lockere Schraubverbindungen
Abhilfe:
► Schalten Sie die Toranlage ab.
► Trennen Sie die Toranlage von der
Stromversorgung.
► Kontrollieren Sie die Verbindungen am
Baukörper und am Tor.
► Wenden Sie sich an den Zulieferer,
der die Toranlage montiert hat.
RC2 | RC3 für Rolltore │ 04/2025 │ DE
Wartung / Störung
