Produktbeschreibung

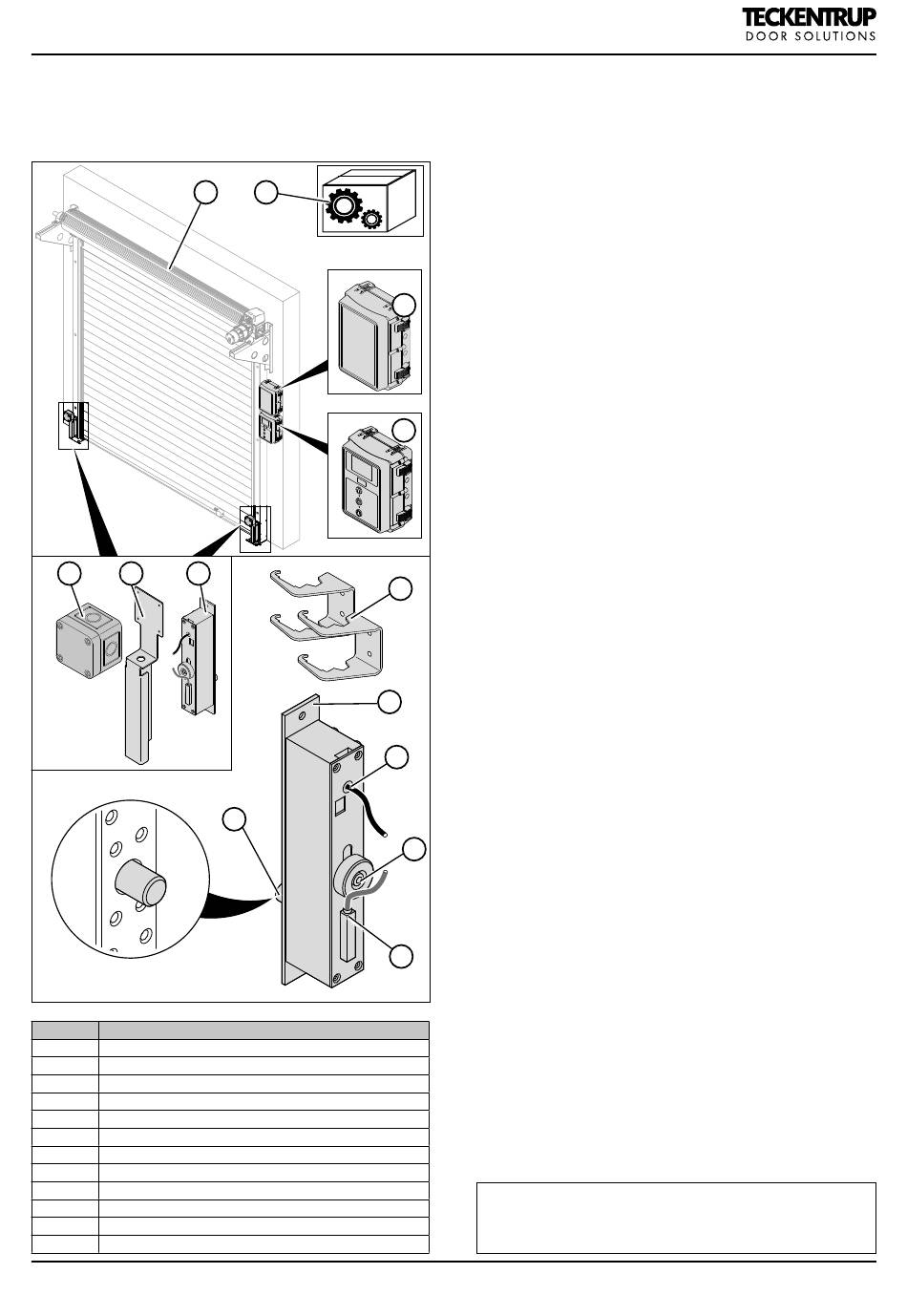

3.2.3. E-Schloss Übersicht
1
4 5 6
Position Bezeichnung
1 Toranlage*
2 Netzgerät
3 Steuerung CS 320 / CS 320 FU
4 Abzweigdose
5 Abdeckblech
6 E-Schloss
7 Verstärkungsprofile (RC 3)
8 Stromversorgung (24 V / DC) vormontiert
9 Schiebeknopf (AUF / ZU)
10 Anschluss Reed-Kontakt
11 Sicherungsbolzen
M Montagematerial **
RC2 | RC3 für Rolltore │ 04/2025 │ DE
M
7
6
8
11
10
3.3. Verstärkungsprofile (RC 3)
Um die Schutzfunktion RC3 zu erreichen, müssen zu-
sätzliche Verstärkungsprofile an den seitlichen Lauf-
schienen montiert werden.
Die Verstärkungsprofile bieten einen zusätzlichen me-
chanischen Schutz und verhindern das Aufhebeln der
Laufschienen.
2
3
9
* Inhalt des Lieferumfangs für das Standardtor ist nicht Be-
standteil dieser Anleitung
** Inhalt gemäß torspezifischer Zeichnung
