3.3 Rozměrové výkresy
V závislosti na provedení se rozměry se mohou
Pokyn
mírně lišit.
3.3.1 Provedení s lapačem kapaliny
ca. 180
ca. 127
ca. 127

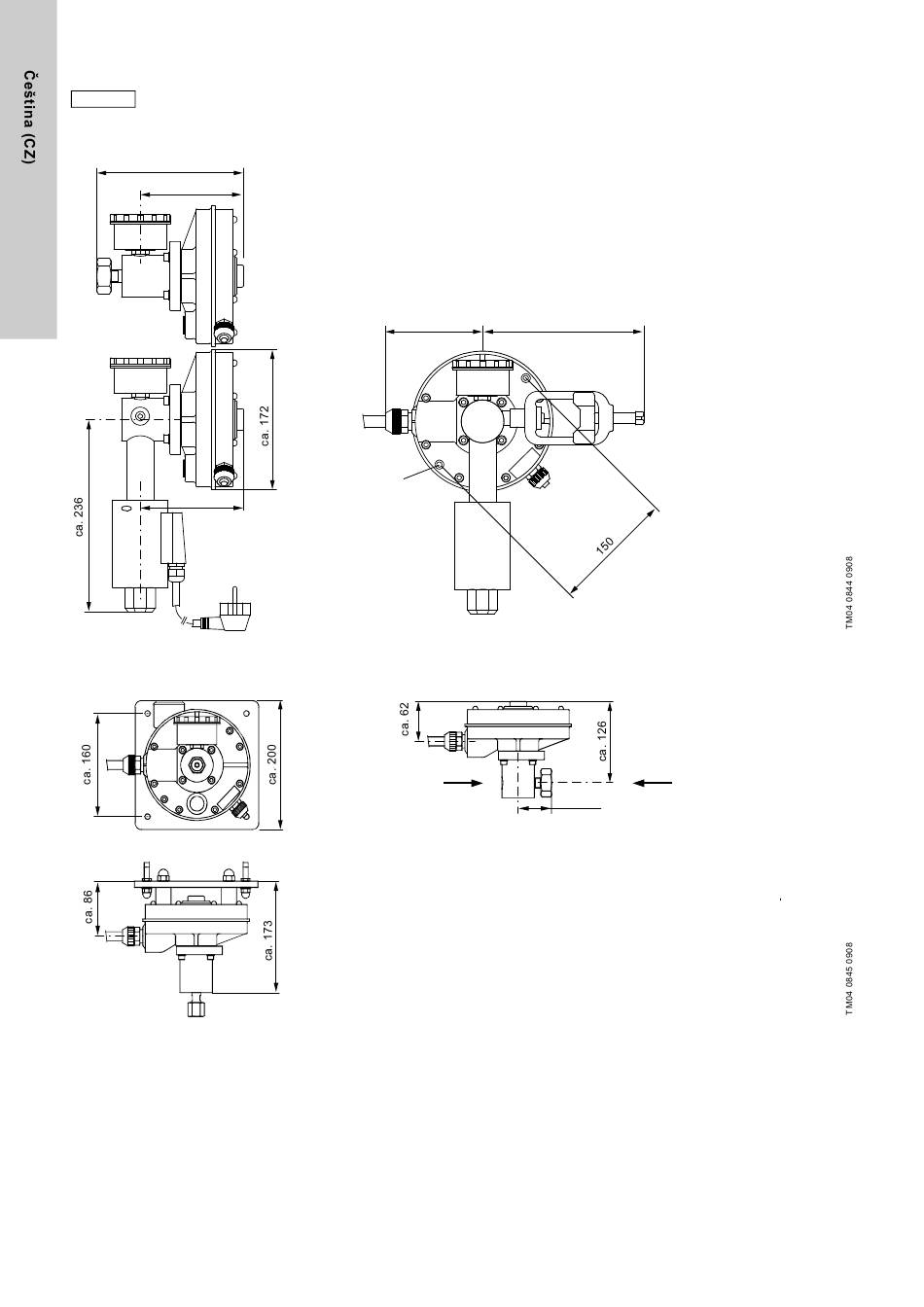

Obr. 13 Rozměrový výkres regulátoru podtlaku
3.3.2 Provedení s montážní deskou
Obr. 14 Rozměrový výkres regulátoru podtlaku na montážní desce
30
ca. 119
M6
připojení tlaku na pravé straně
(plynový ventil směřuje vlevo)
ca. 198
připojení tlaku na levé straně
ca. 54
(plynový ventil směřuje vpravo)
