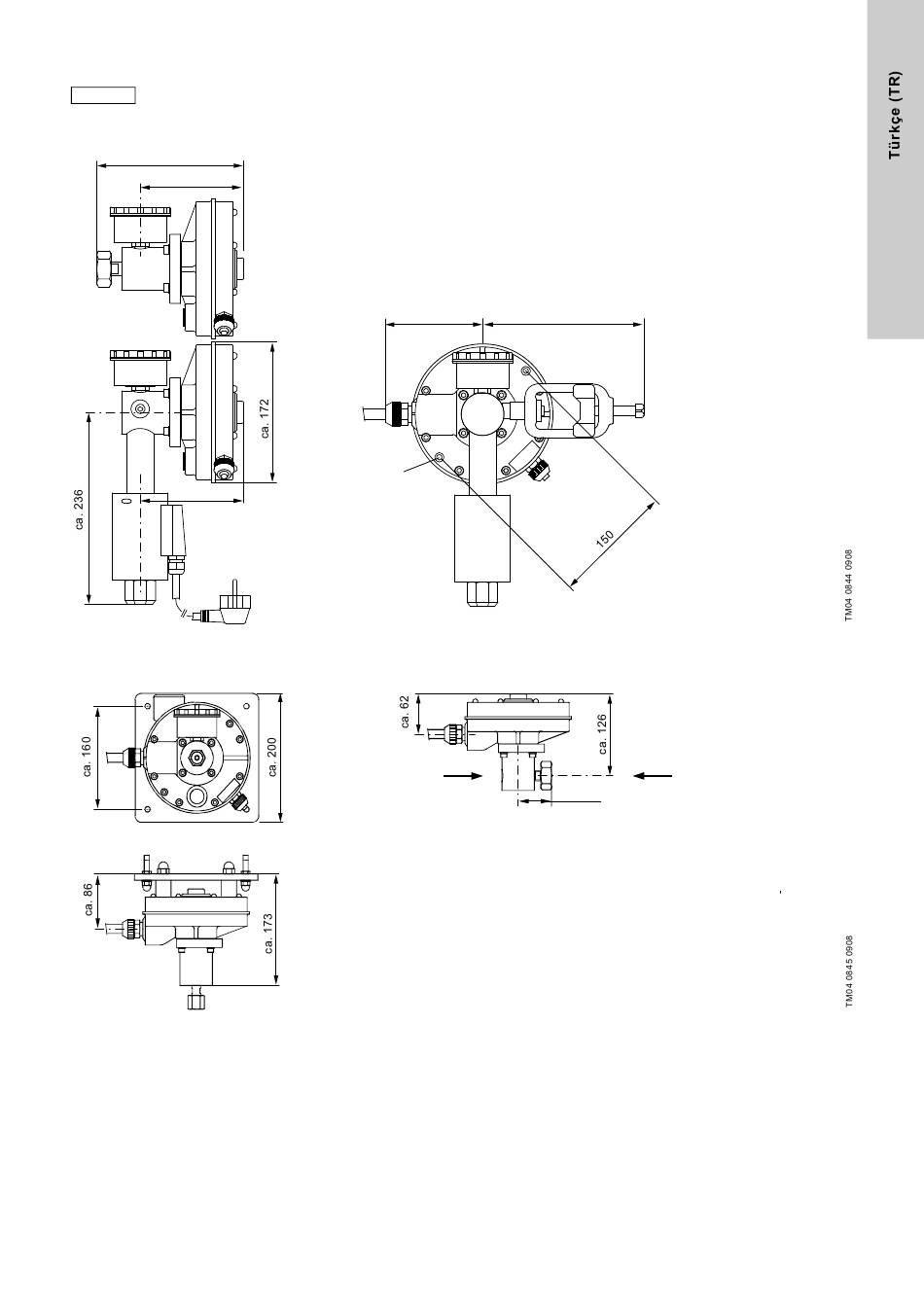

3.3 Ölçekli çizimler
Not Tasarıma göre ölçülerde biraz değişiklik olabilir
3.3.1 Sıvı filtresi bulunan tasarım
ca. 180
ca. 127
ca. 127
Şekil 13 Açılmış çizim, vakum regülatörü
3.3.2 Montaj plakası bulunan tasarım
Şekil 14 Ölçekli çizim - montaj plakası üzerinde vakum regülatörü
ca. 119
M6
basınç bağlantısı sağda
(gaz valfi sola bakıyor)
ca. 198
basınç bağlantısı solda
ca. 54
(gaz valfi sağa bakıyor)
