3.3 Dessins cotés
Selon la conception, les mesures peuvent varier
Nota
légèrement.
3.3.1 Conception avec piège à liquide
ca. 180
ca. 127
ca. 127

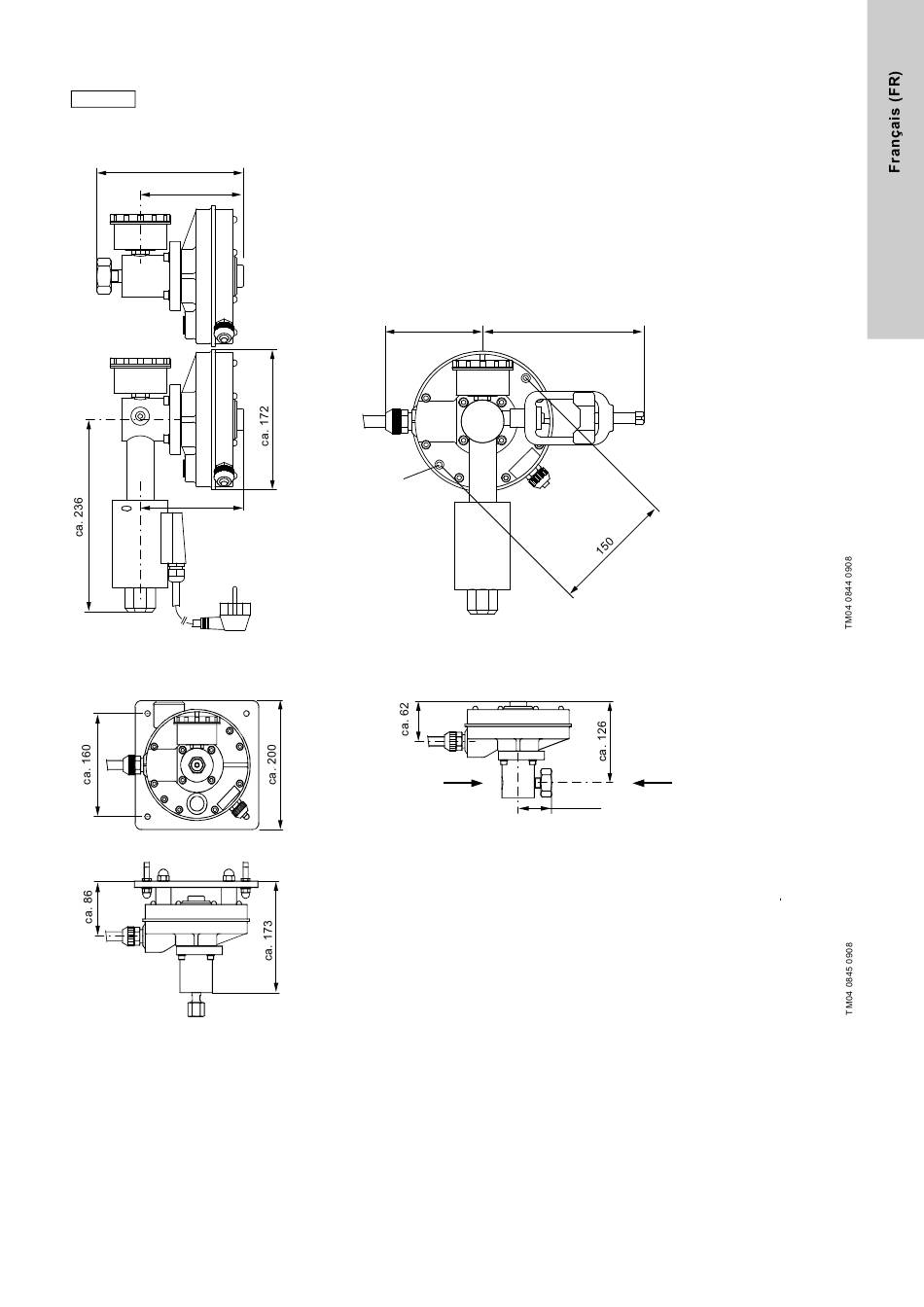

Fig. 13 Dessin coté du régulateur de vide
3.3.2 Conception avec plaque de fixation
Fig. 14 Dessin coté du régulateur de vide sur la plaque de fixation
ca. 119
M6
raccord de pression à droite
(vanne de gaz orientée vers la gauche)
ca. 198
raccord de pression à gauche
ca. 54
(vanne de gaz orientée vers la droite)
