2.2.6 Basınçlı kaplar ve montaj parçaları
Klor iki kap tasarımında sunulmaktadır:
• 50 kg veya 65 kg kapasiteli çelik silindirler, bir valf
– (dik durumdaki silindirden gaz halindeki klorun çekilmesi
için)
Klor silindiri çeşidi
Koruyucu
kapak
Valf
Tutucu klips

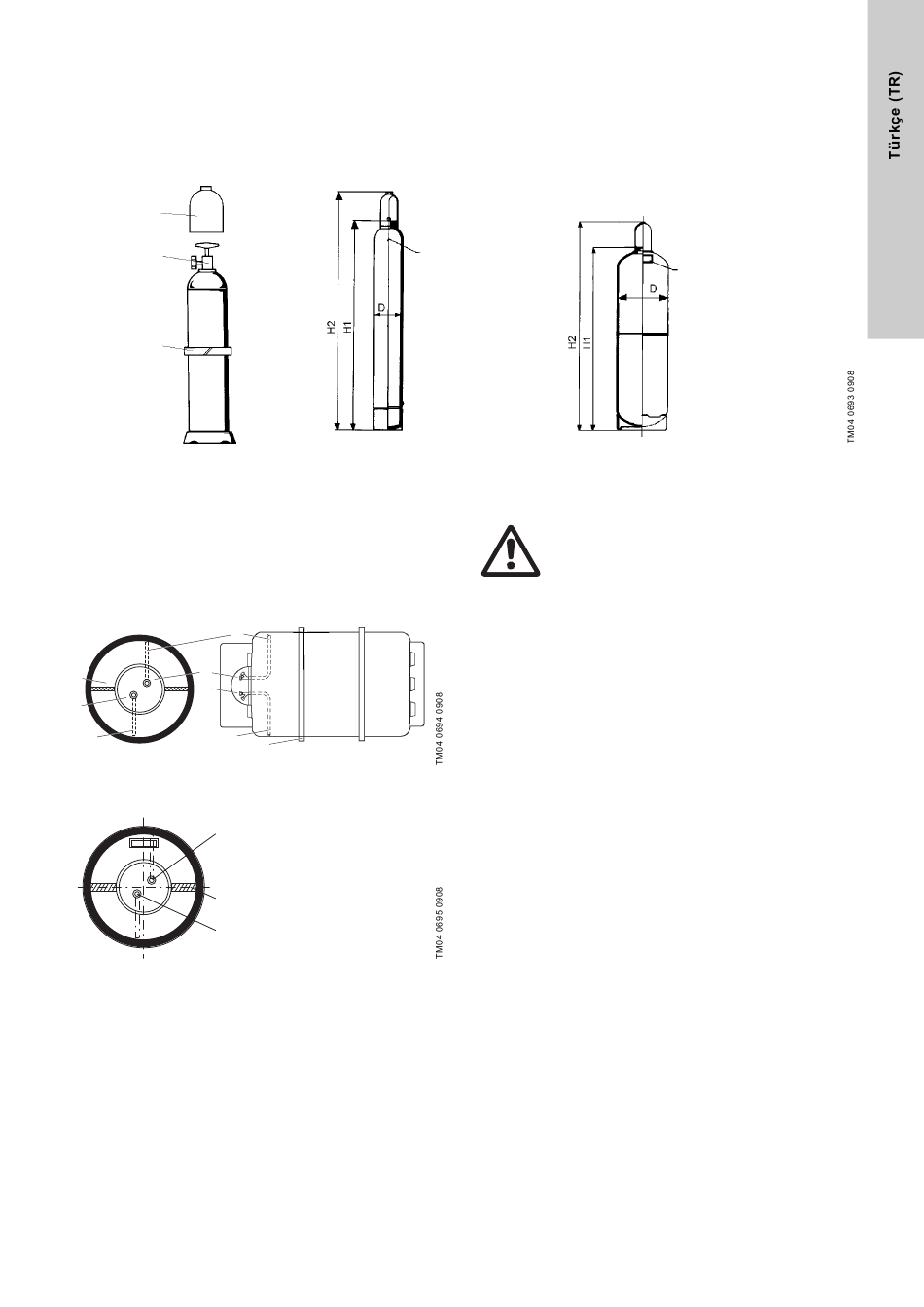

Şekil 3 Klor silindiri çeşidi
• 500 kg veya 1000 kg kapasiteli,
– gaz halindeki kloru çekmek için bir valf
– sıvı haldeki kloru çekmek için bir valf
Uzatma borusu (gaz halindeki kloru çekmek için)
1
Valfler
2
6
Koruyucu
3
kapak
3
4 4
daktil boru
(sıvı haldeki kloru çekmek için)
Şekil 4 Klor varili
Gaz halindeki klor için valf
Renkli halka
Sıvı haldeki klor için valf
Şekil 5 Klor varilinin valf konumu
Valf vida dişi DIN 477
standardına uygun
Damgalama
yöntemiyle
etiketlenmiş
Kaynaksız klor
silindiri
Rulman türü
5
Güvenlik önlemi olarak, klor kapları yalnızca kapasitelerinin %95'i
oranında doldurulur.
Uyarı
Klor kaplarıyla ilgili güvenlik önlemlerine uyun.
• Kap üzerinde gaz türü, ağırlığı, sahibi, üretim tarihi ve son test
tarihi açıkça belirtilmiş olmalıdır. Klor kapları gri renkle
işaretlenir.
• Kullanıcı tarafından değişiklik veya onarım yapılamaz!
• Kap valflerini asla zorlayarak açmayın. Sıkışmış valf milleri
valfin etrafına ılık suyla ıslatılmış bir bez sürülerek
gevşetilebilir.
– Asla açık ateş kullanmayın!
– Asla anahtar uzatması kullanmayın!
– Valfi sıkışmış kapları üreticiye geri gönderin.
• Üreticinin güvenlik önlemlerine ve el kitaplarına uyun!
Alüminyum
etiket
Kaynaklı klor
silindiri
