3.3 Rysunki wymiarowane
Wymiary mogą się nieco różnić w zależności od
RADA
konstrukcji.
3.3.1 Konstrukcja z wychwytywaczem cieczy
ca. 180
ca. 127
ca. 127

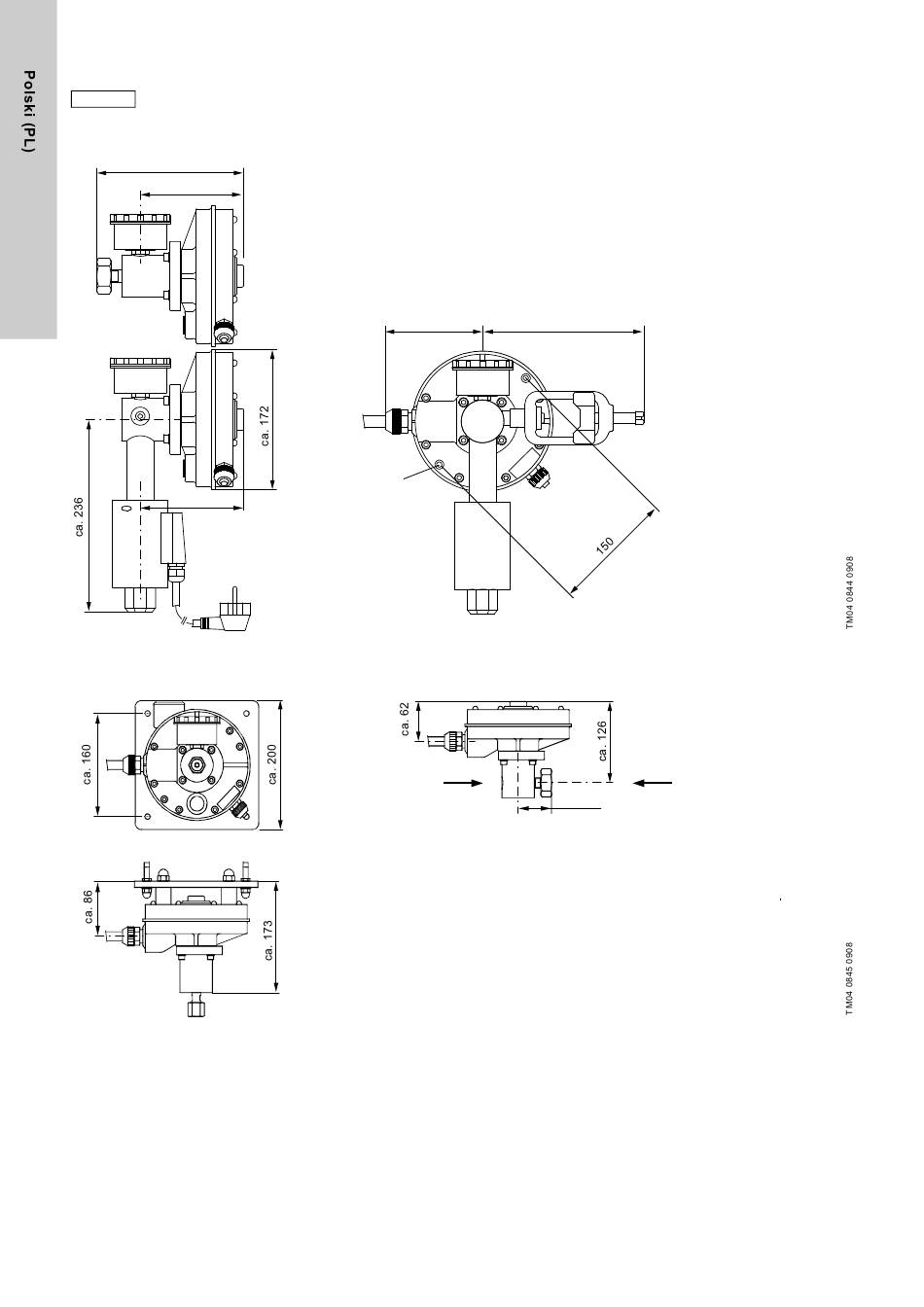

Rys. 13 Rysunek wymiarowany regulatora podciśnienia
3.3.2 Konstrukcja z płytą montażową
Rys. 14 Rysunek wymiarowany regulatora podciśnienia na płycie montażowej
90
ca. 119
M6
łącznik ciśnieniowy z prawej
(zawór gazowy skierowany w lewo)
ca. 198
łącznik ciśnieniowy z lewej
ca. 54
(zawór gazowy skierowany w prawo)
