Bedienung

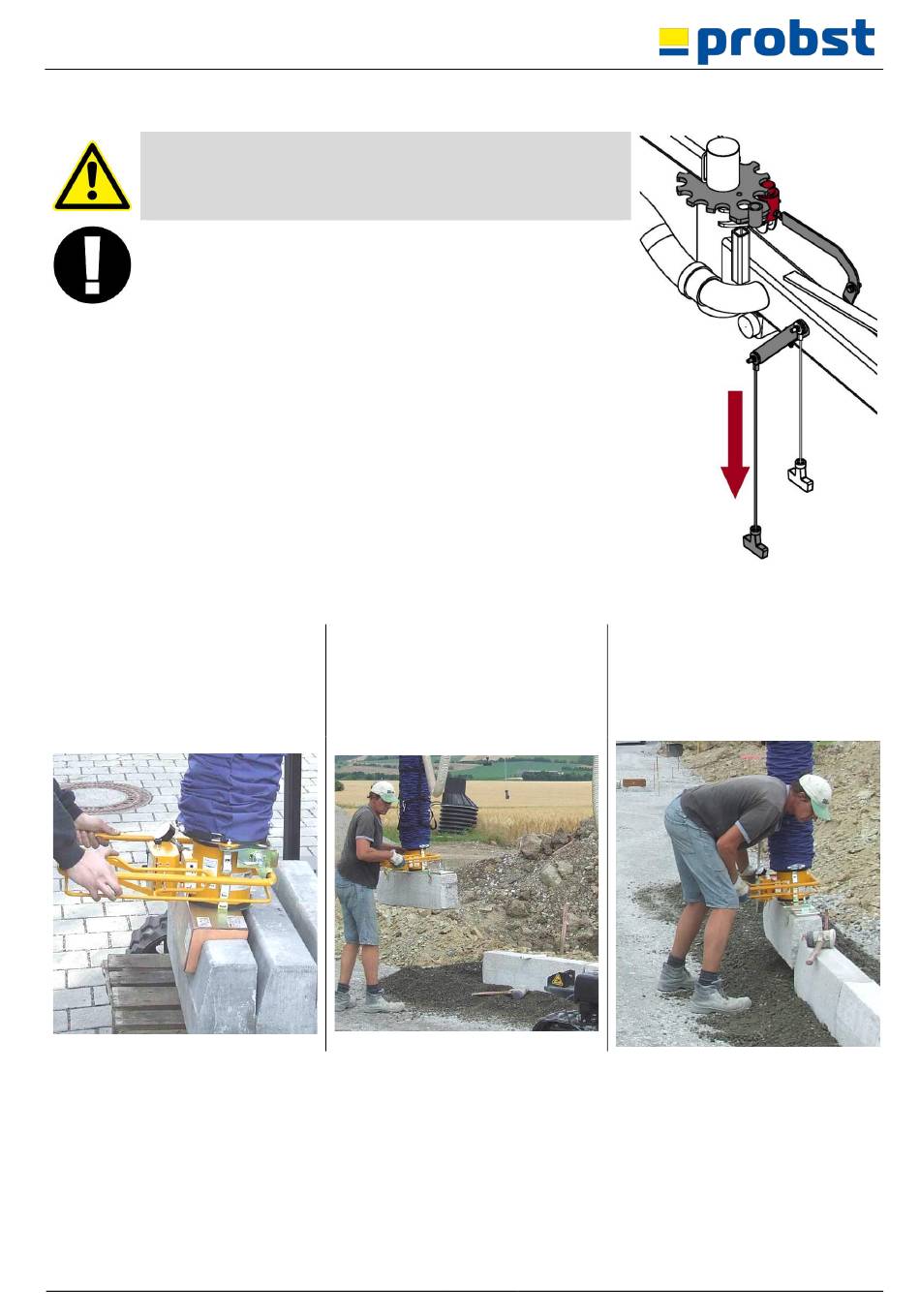

4.9 Arretierung des Auslegers
Verletzungsgefahr!
Der Ausleger kann eigenständig schwenken und Personen im
Schwenkbereich erfassen, wenn er nicht vom Bediener
geführt wird!
Sobald die Arbeit mit der Vakuum-Hubeinheit unterbrochen wird,
muss der Ausleger arretiert werden! Somit wird das Schwenken
des Auslegers um beide Achsen unterbunden.
•
Um den Ausleger zu arretieren, am linken Seilzug (siehe Abbildung)
ziehen, bis der Bolzen im Zahnkranz einrastet.
•
Über eine Zugstange werden gleichzeitig beide Auslegerachsen arretiert.
•
Um die Arretierung zu lösen, am rechten Seilzug ziehen.
4.10 Handhabung der Lasten
1. Saugplatte auf die Last
auflegen
2. Vakuum über
Betätigungshebel aufbauen
52220015 / 52220015 -150 / 52220015-200 / 52220015-250
3. Last anheben, sobald ein
ausreichendes Vakuum
vorhanden ist
4. Last zur Verlegestelle bringen
29 / 37
5. Last ablegen
6. Last über den
Betätigungshebel ablösen
7. Nächste Last kann
transportiert werden
