Vakuuminio vamzdžio keltuvo
komponentai
Kėlimo įrenginys su valdymo bloku
Gefahr
4.2 Nustatyti kabėjimo
būseną (be
apkrovos)
Gefahr
BA 30.11.02.00094Stand

Užkabinkite kėlimo įrenginio sukamąją įvorę (7) ant krano transportavimo
vežimėlio (5) ir tvirtai ją pritvirtinkite. Įstatykite vežimėlį į krano strėlę (2).

Krano strėlės gale sumontuokite galinį ribotuvą (6).
Niekada nedirbkite be galutinės stotelės. Priešingu atveju kėlimo įtaisas gali
nukristi.

Prijunkite maitinimo žarną prie rotacinio įvado jungiamojo vamzdžio (4) ir
pritvirtinkite ją žarnos spaustuku.
Klojant tiekimo žarną reikia atsižvelgti į tai, kad esant vakuumui žarna susitraukia
maždaug 10-15 %. Todėl turėtų būti numatytas laisvas klojimas su ilgio
kompensacija. Ilgesnius, tiesius ruožus taip pat galima nutiesti plastikiniais
vamzdžiais. Bendras ilgis neturėtų viršyti 50 m. Ilgos padavimo žarnos sumažina
vamzdžių keltuvo keliamąją galią ir dinamiką.

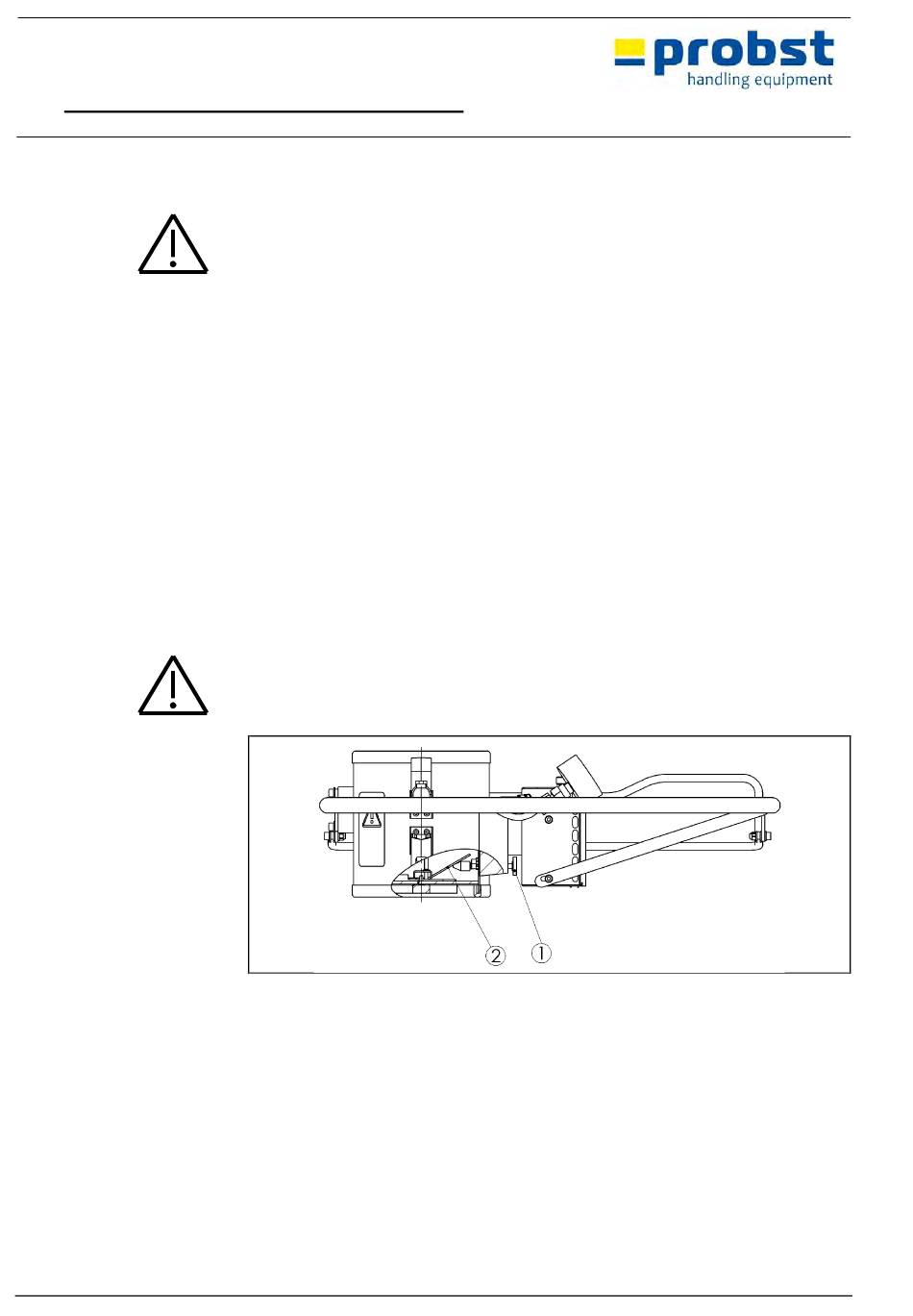

Kėlimo įtaiso kabėjimo būsena turi būti pritaikyta prie atitinkamo griebtuvo svorio.
Šiam tikslui naudojama valdymo bloke esanti sklendė.
Atvartos (2) padėtį galima keisti.
Uždėjus siurbimo padą ant krovinio, sklendė visiškai atsidaro per stūmoklį. Taip
krovinys įsiurbiamas ir pakeliamas.
Procedūra:

Pasukite reguliavimo varžtą (1) ant valdymo bloko (pasiekiamas iš apačios).
Sukimas pagal laikrodžio rodyklę
Sukimas prieš laikrodžio rodyklę

Kuo plačiau atidaryta sklendė, tuo žemiau pakimba įrenginys.
Kai sklendė visiškai uždaryta, įjungus ventiliatorių įrenginys staiga šokteli aukštyn!
08.2012 / Status 05Page 10/17
➔ Atvartas atsidaro toliau.
➔ Atvartas uždarytas.
