Siemens SIMATIC ET 200SP Gerätehandbuch Seite 55

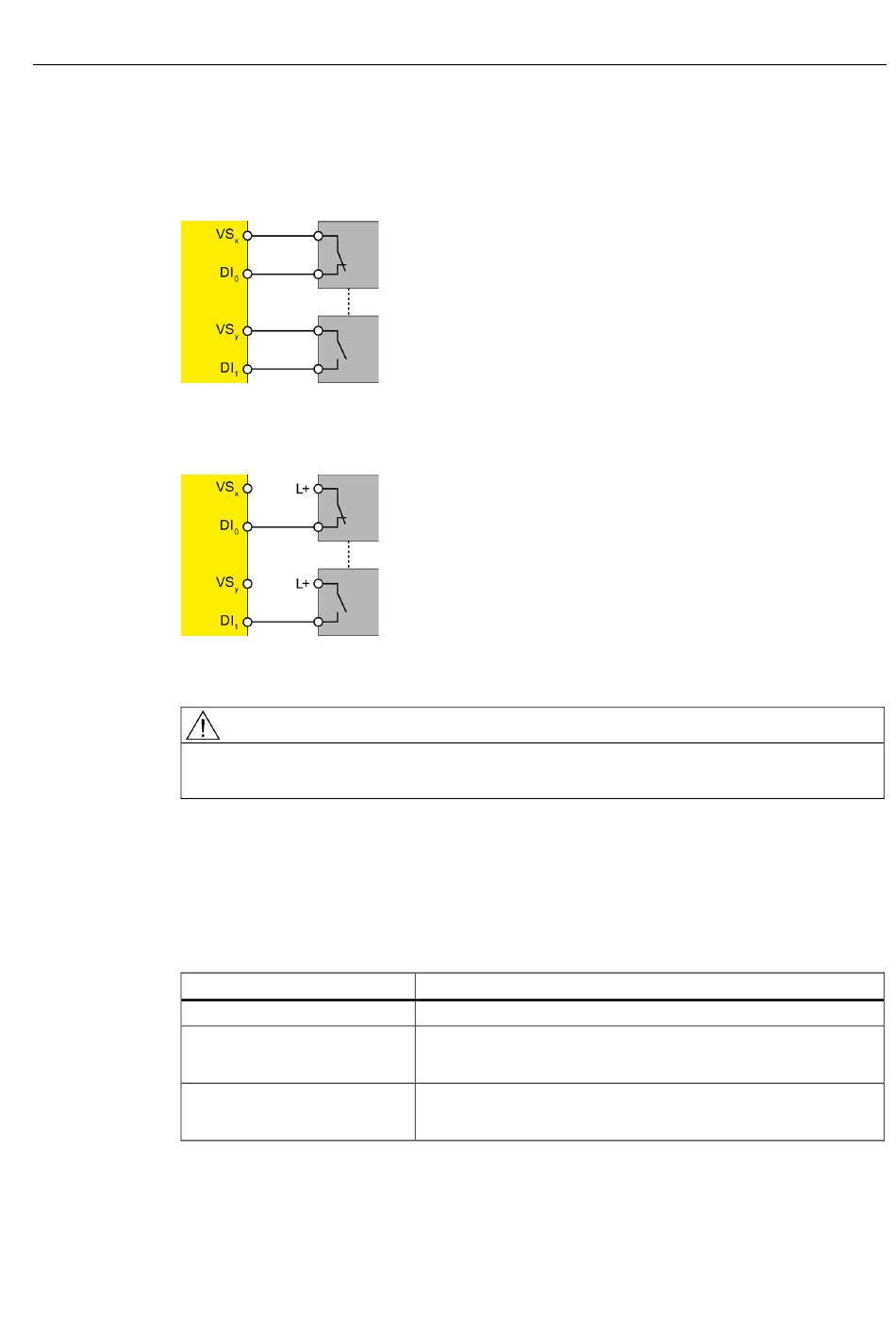

Verdrahtungsschema – zwei einkanalige Geber 2-kanalig antivalent anschließen
Pro Prozesssignal werden 2 einkanalige Geber antivalent an die beiden Eingänge des
Powermoduls angeschlossen (1oo2 (2v2)-Auswertung).
Bild 5-16
Die Geber können Sie auch über eine externe Geberversorgung versorgen.
Bild 5-17
Um mit dieser Verdrahtung SIL3/Kat.4/PLe zu erreichen, ist ein entsprechend qualifizierter
Geber erforderlich.
Parametrierung
Stellen Sie für den entsprechenden Kanal folgende Parameter ein:
Tabelle 5- 13 Parametrierung
Parameter
Auswertung der Geber
Kurzschlusstest
Geberversorgung
Powermodul F-PM-E 24VDC/8A PPM ST (6ES7136-6PA00-0BC0)
Gerätehandbuch, 07/2013, A5E03857932-01
Zwei einkanalige Geber antivalent angeschlossen, interne Geberversorgung
Zwei einkanalige Geber antivalent angeschlossen, externe Geberversorgung
WARNUNG
Anwendungsfälle des F-Peripheriemoduls
1oo2 (2v2)-Auswertung, antivalent
sperren
•
freigeben
•
Geberversorgung n
•
Externe Geberversorgung
•
5.2 Anwendungsfälle für Eingänge
55
