5.2.2 Anwendungsfall 1: Sicherheitsbetrieb SIL3/Kat.3/PLd
Verdrahtung
Die Verdrahtung nehmen Sie am passenden BaseUnit (Seite 13) vor.
Geberversorgung
Die Geberversorgung kann von intern oder von extern erfolgen.

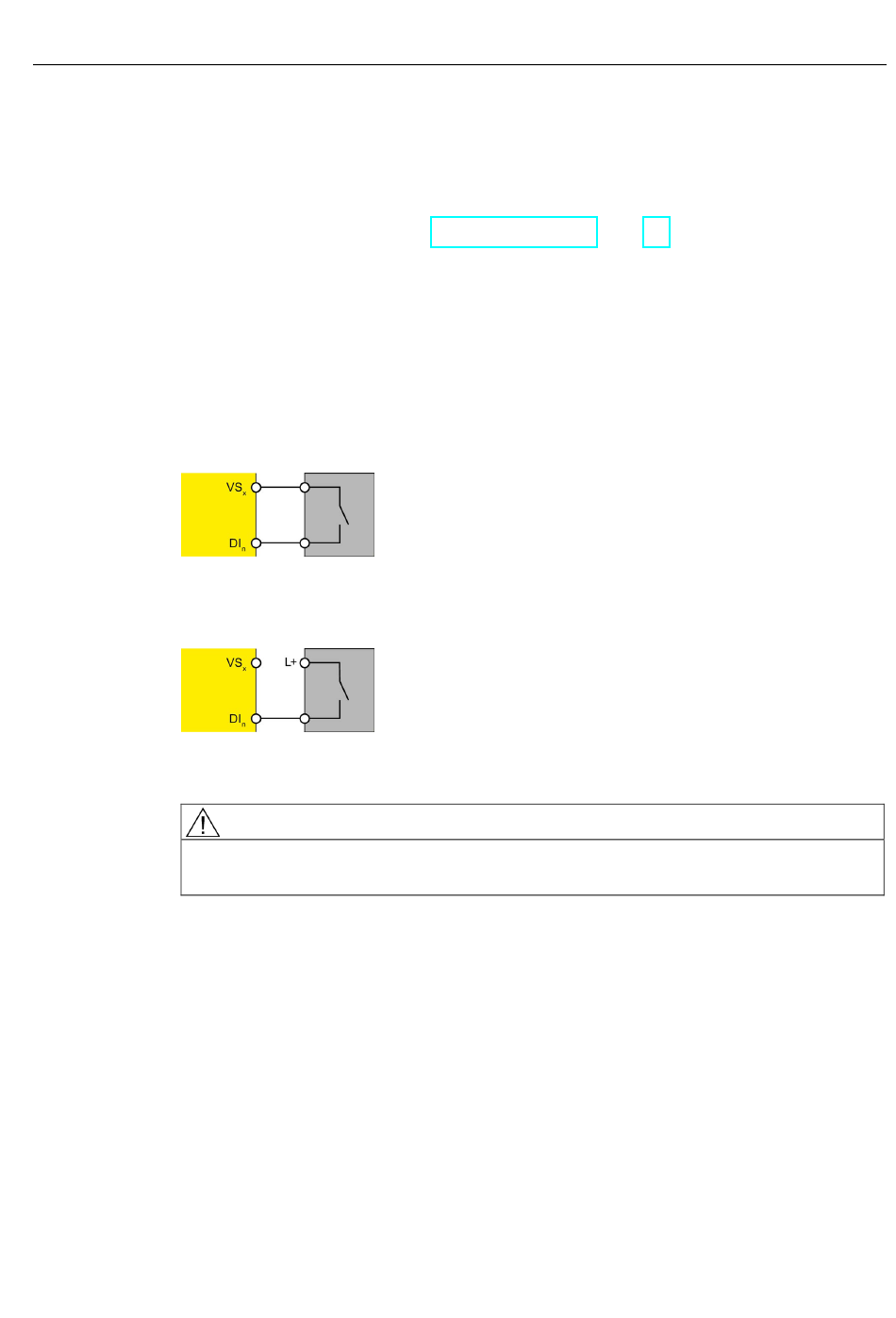

Verdrahtungsschema – einen Geber 1-kanalig anschließen
Pro Prozesssignal wird ein Geber 1-kanalig (1oo1 (1v1)-Auswertung) angeschlossen. Jedem
Eingang kann eine beliebige Geberversorgung des Moduls zugeordnet werden.
Bild 5-6
Den Geber können Sie auch über eine externe Geberversorgung versorgen.
Bild 5-7
Um mit dieser Verdrahtung SIL3/Kat.3/PLd zu erreichen, ist ein entsprechend qualifizierter
Geber erforderlich.
Powermodul F-PM-E 24VDC/8A PPM ST (6ES7136-6PA00-0BC0)
Gerätehandbuch, 07/2013, A5E03857932-01
Ein Geber 1-kanalig angeschlossen, interne Geberversorgung
Ein Geber 1-kanalig angeschlossen, externe Geberversorgung
