Ausgabe
11/2022
GERÄTEHANDBUCH
SIMATIC
ET 200SP
CPU 1514SP-2 PN
6ES7514-2DN03-0AB0
support.industry.siemens.com

Werbung

loading

Inhaltszusammenfassung für Siemens SIMATIC ET 200SP

  • Seite 1 Ausgabe 11/2022 GERÄTEHANDBUCH SIMATIC ET 200SP CPU 1514SP-2 PN 6ES7514-2DN03-0AB0 support.industry.siemens.com...
  • Seite 2 Einleitung Sicherheitshinweise SIMATIC Produktübersicht ET 200SP CPU 1514SP-2 PN Anschließen (6ES7514-2DN03-0AB0) Alarme, Diagnose-, Fehler- und Systemmeldungen Gerätehandbuch Technische Daten Maßbild 11/2022 A5E51513655-AA...
  • Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
  • Seite 4 Inhaltsverzeichnis Einleitung............................Wegweiser Dokumentation ET 200SP................1.1.1 Informationsklassen ET 200SP................... 1.1.2 Technische Dokumentation der SIMATIC................Sicherheitshinweise..........................10 Security-Hinweise......................10 Produktübersicht..........................11 Hardware- Eigenschaften....................11 Firmware-Funktionen....................... Bedien- und Anzeigeelemente................... 16 3.3.1 Frontansicht des Moduls....................16 Betriebsartenschalter......................18 Anschließen............................19 Alarme, Diagnose-, Fehler- und Systemmeldungen................23 Status- und Fehleranzeige der CPU..................
  • Seite 5 Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
  • Seite 6 Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Die Dokumentation finden Sie zum kostenlosen Download im Internet. (https://support.industry.siemens.com/cs/ww/de/view/109742709) Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP.
  • Seite 7 Die Produktinformation hat in der Verbindlichkeit Vorrang gegenüber dem Geräte- und Systemhandbuch. Sie finden die aktuellste Produktinformation zum Dezentralen Peripheriesystem ET 200SP im Internet. (https://support.industry.siemens.com/cs/de/de/view/73021864) Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP, zusammengefasst in einer Datei.
  • Seite 8 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro­...
  • Seite 9 Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte. Sie finden die Anwendungsbeispiele im Internet. (https://support.industry.siemens.com/cs/ww/de/ps/ae) CPU 1514SP-2 PN (6ES7514-2DN03-0AB0) Gerätehandbuch, 11/2022, A5E51513655-AA...
  • Seite 10 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

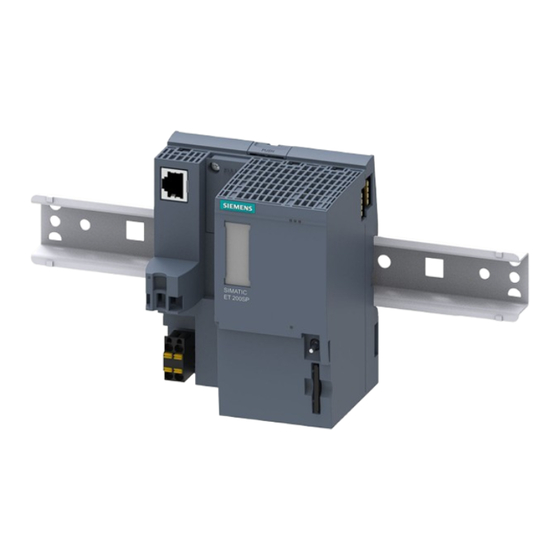

  • Seite 11 Produktübersicht Hardware- Eigenschaften Artikelnummer 6ES7514-2DN03-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1514SP-2PN. Bild 3-1  CPU 1514SP-2 PN CPU 1514SP-2 PN (6ES7514-2DN03-0AB0) Gerätehandbuch, 11/2022, A5E51513655-AA...
  • Seite 12 Front der CPU befindet, wird die DC 24 V-Versorgungsspannung einge­ • Systemhandbuch ET 200SP speist. (https://support.industry. siemens. com/cs/ww/de/view/58649­ 293) Standalone-CPU Sie können die CPU im Dezentralen Peripherie­ system ET 200SP auch ohne übergeordneten Controller als "zentrales System" einsetzen.
  • Seite 13 (https://support.industry.siemens.com/cs/ww/de/view/58649293). HINWEIS Die CPU wird ohne BusAdapter ausgeliefert. Die Artikelnummern der unterstützten BusAdapter finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293) im Kapitel "Zubehör/Ersatzteile". HINWEIS Unbenutzte BusAdapter-Schnittstellen müssen Sie mit einer Abdeckung versehen. Die Artikelnummer der Abdeckung finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293), im Kapitel...
  • Seite 14 Antriebs. OPC UA Mit OPC UA realisieren Sie einen Datenaustausch über Funktionshandbuch Kommunikation ein offenes und herstellerunabhängiges Kommunikati­ (https://support.industry.siemens. onsprotokoll. com/cs/ww/de/view/59192925) Die CPU kann als OPC UA Server fungieren. Die CPU als OPC UA Server kann mit OPC UA Clients kommunizieren.
  • Seite 15 MRP (Media Redundancy Über das Media Redundancy Protocol ist es möglich, red­ Funktionshandbuch PROFINET Protocol) undante Netze aufzubauen. Redundante Übertragungs­ (https://support.automation.siemens. strecken (Ringtopologie) sorgen dafür, dass bei Ausfall com/WW/view/de/49948856) einer Übertragungsstrecke ein alternativer Kommunikati­ onsweg zur Verfügung gestellt wird. Die PROFINET-Gerä­...
  • Seite 16 Sie programmieren die Technologieobjekte mit Motion Control-Anweisungen nach PLCopen. Integrierte Regelungsfunk­ • PID Compact (Kontinuierlicher PID Regler) Funktionshandbuch PID-Regelung tionalität (https://support.industry.siemens. • PID 3Step (Schrittregler für integrierende Stellglieder) com/cs/ww/de/view/108210036) • PID Temp (Temperaturregler für Heizen und Kühlen mit zwei getrennten Stellgliedern) Integrierte Sicherheit Know-how-Schutz Der Know-how-Schutz schützt Anwenderbausteine ge­...
  • Seite 17 Produktübersicht 3.3 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 3.3.1 Frontansicht des Moduls Das Bild zeigt die CPU 1514SP‑2 PN. ① Profilschienenentriegelung ② Beschriftungsstreifen ③ LEDs für Status- und Fehleranzeigen ④ LED für Anzeige der Versorgungsspannung ⑤ Betriebsartenschalter ⑥ Schacht für die SIMATIC Memory Card ⑦...
  • Seite 18 Produktübersicht 3.4 Betriebsartenschalter Frontansicht mit BusAdapter Das Bild auf der linken Seite zeigt die CPU 1514SP‑2 PN inklusive eines gesteckten BusAdapters BA 2xRJ45. Der BusAdapter ist nicht im Liegerumfang erhalten. Das Bild auf der rechten Seite zeigt eine freigestellte Ansicht des BusAdapters BA 2xRJ45. ①...
  • Seite 19 Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Die folgende Tabelle zeigt die Signalnamen und die Bezeichnungen der Anschlussbelegung der DC 24 V-Versorgungsspannung. Tabelle 4-1  Anschlussbelegung DC 24 V-Versorgungsspannung Ansicht Signalname...
  • Seite 20 TD_N Transmit Data - Receive Data + Transmit Data + Schirmung ① Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). CPU 1514SP-2 PN (6ES7514-2DN03-0AB0) Gerätehandbuch, 11/2022, A5E51513655-AA...
  • Seite 21 Anschließen Zuordnung der MAC-Adressen Die MAC-Adresse ist eine weltweit eindeutige Geräteidentifikation, die jedem PROFINET-Gerät bereits im Werk zugewiesen wird. Ihre 6 Bytes teilen sich auf in 3 byte Herstellerkennung und 3 byte Gerätekennung (laufende Nummer). Die Front der CPU ist mit der MAC-Adresse der PROFINET-Schnittstelle belasert.
  • Seite 22 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU. X80 DC 24 V ① PROFINET-Switch PROFINET-Schnittstelle X1 Port 1 ② Elektronik PROFINET-Schnittstelle X1 Port 2 ③ Rückwandbusanschaltung PROFINET-Schnittstelle X2 Port 1 ④ Interne Versorgungsspannung Versorgungsspannung DC24V ⑤ Betriebsartenschalter RUN/STOP/MRES Masse BusAdapter LK1, 2, 3...
  • Seite 23 Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hil​ f e von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (https://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige der CPU LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen der CPU und des BusAdapters BA 2xRJ45.
  • Seite 24 Alarme, Diagnose-, Fehler- und Systemmeldungen 5.1 Status- und Fehleranzeige der CPU Bedeutung der POWER-, RUN/STOP-, ERROR- und MAINT-LEDs Die CPU besitzt eine LED zur Überwachung der Versorgungsspannung der Elektronik (PWR) und drei LEDs zur Anzeige des aktuellen Betriebs- und Diagnosezustands. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der POWER, RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 25 Alarme, Diagnose-, Fehler- und Systemmeldungen 5.1 Status- und Fehleranzeige der CPU POWER- RUN/STOP-LED ERROR- MAINT- Bedeutung Firmware-Update wird durchgeführt. LED leuchtet grün LED aus LED aus LED blinkt gelb Anlauf (Übergang von STOP → RUN) LED leuchtet grün LED aus LED aus LED blinkt gelb/grün...
  • Seite 26 Technische Daten Die folgende Tabelle zeigt die Technischen Daten mit Stand 11/2022. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7514-2DN03-0AB0/td?dl=de). Artikelnummer 6ES7514-2DN03-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung CPU 1514SP-2 PN HW-Funktionsstand FS01 Firmware-Version V3.0 Produktfunktion • I&M-Daten Ja; I&M0 bis I&M3 Modulwechsel im laufenden Betrieb (Hot- Ja;...
  • Seite 27 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 Speicher Anzahl Steckplätze für SIMATIC Memory Card SIMATIC Memory Card erforderlich Arbeitsspeicher integriert (für Programm) 600 kbyte • • integriert (für Daten) 3,5 Mbyte Ladespeicher steckbar (SIMATIC Memory Card), max. 32 Gbyte • Pufferung • wartungsfrei CPU-Bearbeitungszeiten für Bitoperationen, typ. 6 ns für Wortoperationen, typ.
  • Seite 28 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 • Anzahl Synchron-Fehler-OBs • Anzahl Diagnosealarm-OBs Schachtelungstiefe • je Prioritätsklasse Zähler, Zeiten und deren Remanenz S7-Zähler Anzahl 2 048 • Remanenz – einstellbar IEC-Counter • Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz – einstellbar S7-Zeiten • Anzahl 2 048 Remanenz...
  • Seite 29 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 davon je integriertem IO-Subsystem – Eingänge (Volumen) 8 kbyte Ausgänge (Volumen) 8 kbyte – davon je CM/CP – Eingänge (Volumen) 8 kbyte – Ausgänge (Volumen) 8 kbyte Teilprozessabbilder • Anzahl Teilprozessabbilder, max. Adressraum je Modul • Adressraum je Modul, max. 288 byte;...
  • Seite 30 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 Betriebsstundenzähler • Anzahl Uhrzeitsynchronisation unterstützt • • auf DP, Master Ja; über CM DP Modul auf DP, Slave Ja; über CM DP Modul • • im AS, Master • im AS, Slave • am Ethernet über NTP Schnittstellen Anzahl Schnittstellen PROFINET Anzahl Schnittstellen PROFIBUS...
  • Seite 31 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 – Anzahl anschließbarer IO-Device für RT, max. – davon in Linie, max. – Anzahl gleichzeitig aktivierbarer/deakti­ 8; in Summe über alle Schnittstellen vierbarer IO-Devices, max. – Anzahl der IO-Devices pro Werkzeug, max. Aktualisierungszeiten Minimalwert der Aktualisierungszeit ist auch ab­ –...
  • Seite 32 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 • Anzahl der Ports • integrierter Switch Nein Protokolle • IP-Protokoll Ja; IPv4 • PROFINET IO-Controller • PROFINET IO-Device • SIMATIC-Kommunikation Offene IE-Kommunikation Ja; optional auch verschlüsselt möglich • • Webserver Medienredundanz Nein • PROFINET IO-Controller Dienste –...
  • Seite 33 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 – Shared Device – Anzahl IO-Controller bei Shared Device, max. – Aktivieren/Deaktivieren von I-Devices Ja; per Anwenderprogramm – Asset-Management-Record Ja; per Anwenderprogramm 3. Schnittstelle Schnittstellenphysik • RS 485 Ja; über CM DP Modul • Anzahl der Ports Protokolle PROFIBUS DP-Master •...
  • Seite 34 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 • Anzahl S7-Routing Verbindungen Redundanzbetrieb H-Sync-Forwarding • Medienredundanz – Medienredundanz Ja; nur über BusAdapter – Ja; MRP-Automanager nach IEC 62439-2 Edition 2.0; MRP-Manager; MRP-Client – MRP-Interconnection, unterstützt Ja; als MRP-Ringteilnehmer nach IEC 62439-2 Edi­ tion 3.0 –...
  • Seite 35 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 OPC UA • Runtime-Lizenz erforderlich Ja; Lizenz "Medium" erforderlich OPC UA Client Ja; Data Access (Registered Read/Write), Method • Call – Applikations-Authentifizierung – Security Policys verfügbare Security Policies: None, Ba­ sic128Rsa15, Basic256Rsa15, Basic256Sha256 Benutzer-Authentifizierung "Anonym" oder mittels Benutzername & Passwort –...
  • Seite 36 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 – Anzahl erreichbarer Variablen, max. 100 000 – Anzahl registrierbarer Knoten, max. 20 000 – Anzahl Subscriptions je Session, max. – Abtastintervall, min. 100 ms Sendeintervall, min. 100 ms – – Anzahl Server-Methoden, max. Anzahl Eingänge/Ausgänge je Server- – Methode, max. –...
  • Seite 37 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 Forcen • Forcen Forcen, Variablen Peripherieein-/ausgänge • • Anzahl Variablen, max. Diagnosepuffer • vorhanden • Anzahl Einträge, max. 3 200 – davon netzausfallsicher Traces • Anzahl projektierbarer Traces 4; pro Trace bis zu 512 kbyte Daten möglich Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED •...
  • Seite 38 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 Regler Ja; universeller PID-Regler mit integrierter Opti­ PID_Compact • mierung PID_3Step Ja; PID-Regler mit integrierter Optimierung für • Ventile • PID-Temp Ja; PID-Regler mit integrierter Optimierung für Temperatur Zählen und Messen • High Speed Counter Umgebungsbedingungen Umgebungstemperatur im Betrieb •...
  • Seite 39 Technische Daten Artikelnummer 6ES7514-2DN03-0AB0 Höhe 117 mm Tiefe 75 mm Gewichte Gewicht, ca. 265 g Technische Daten des BusAdapter BA 2×RJ45 Artikelnummer 6ES7193-6AR00-0AA0 Allgemeine Informationen Produkttyp-Bezeichnung BA 2x RJ45 Schnittstellen Anzahl Schnittstellen PROFINET PROFINET IO • Anzahl der RJ45-Ports Anzahl der SCRJ-Ports • •...
  • Seite 40 Tiefe 59 mm Gewichte Gewicht, ca. 53 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch Dezen­ trales Peripheriesystem ET 200SP (https://support.automation.siemens.com/WW/view/de/58649293). CPU 1514SP-2 PN (6ES7514-2DN03-0AB0) Gerätehandbuch, 11/2022, A5E51513655-AA...
  • Seite 41 Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbild der CPU Bild A-1  Maßbild CPU CPU 1514SP-2 PN (6ES7514-2DN03-0AB0) Gerätehandbuch, 11/2022, A5E51513655-AA...
