Anwendungsfälle des F-Peripheriemoduls
5.2 Anwendungsfälle für Eingänge
5.2.4.2
Anwendungsfall 3.2 (SIL3/Kat.4/PLe)

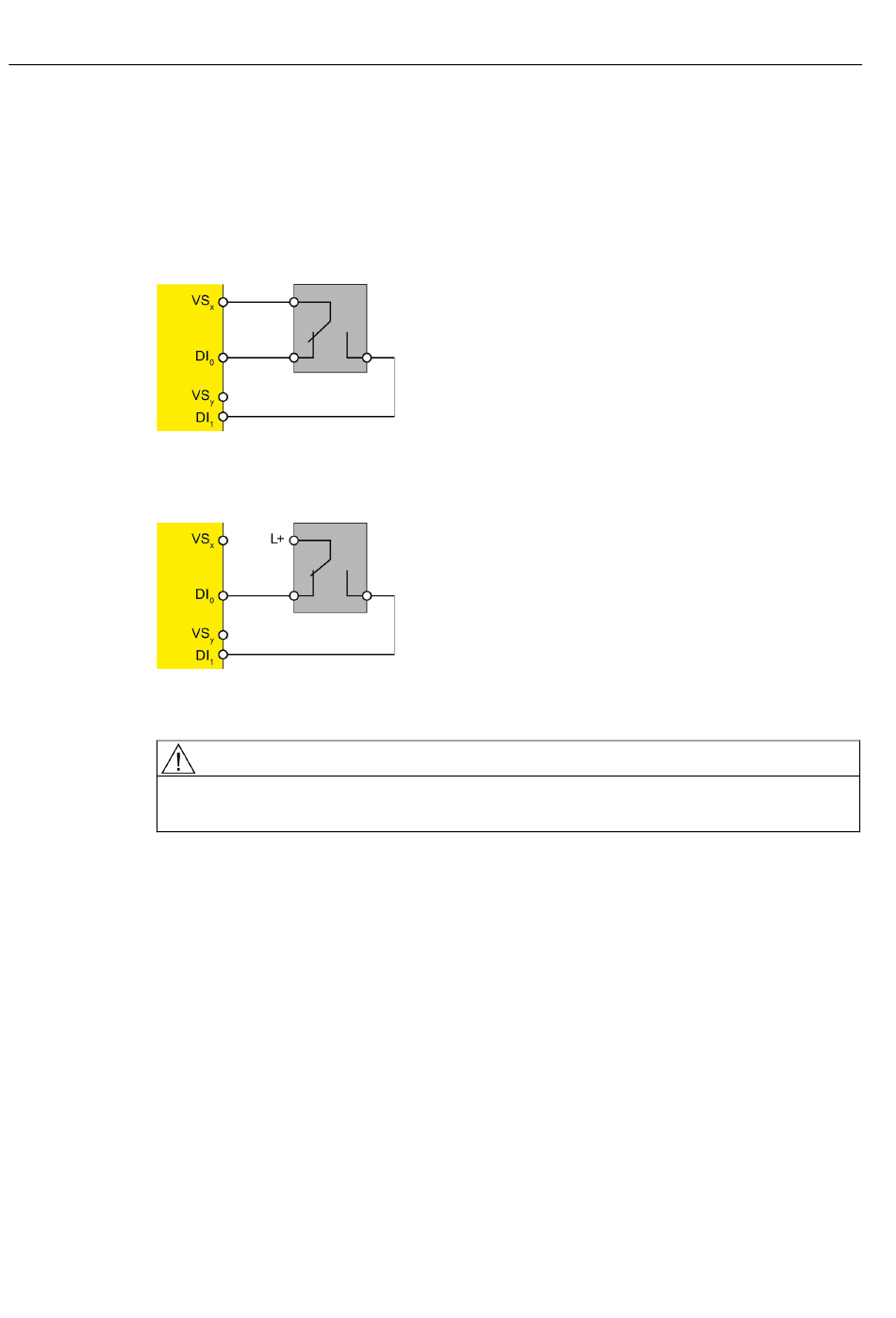

Verdrahtungsschema – einen antivalenten Geber 2-kanalig antivalent anschließen
Pro Prozesssignal wird ein antivalenter Geber 2-kanalig antivalent an die beiden Eingänge
des Powermoduls angeschlossen (1oo2 (2v2)-Auswertung, antivalent).
Bild 5-14
Den Geber können Sie auch über eine externe Geberversorgung versorgen.
Bild 5-15
Um mit dieser Verdrahtung SIL3/Kat.4/PLe zu erreichen, ist ein entsprechend qualifizierter
Geber erforderlich.
54
Ein antivalenter Geber angeschlossen, interne Geberversorgung
Ein antivalenter Geber angeschlossen, externe Geberversorgung
WARNUNG
Powermodul F-PM-E 24VDC/8A PPM ST (6ES7136-6PA00-0BC0)
Gerätehandbuch, 07/2013, A5E03857932-01
