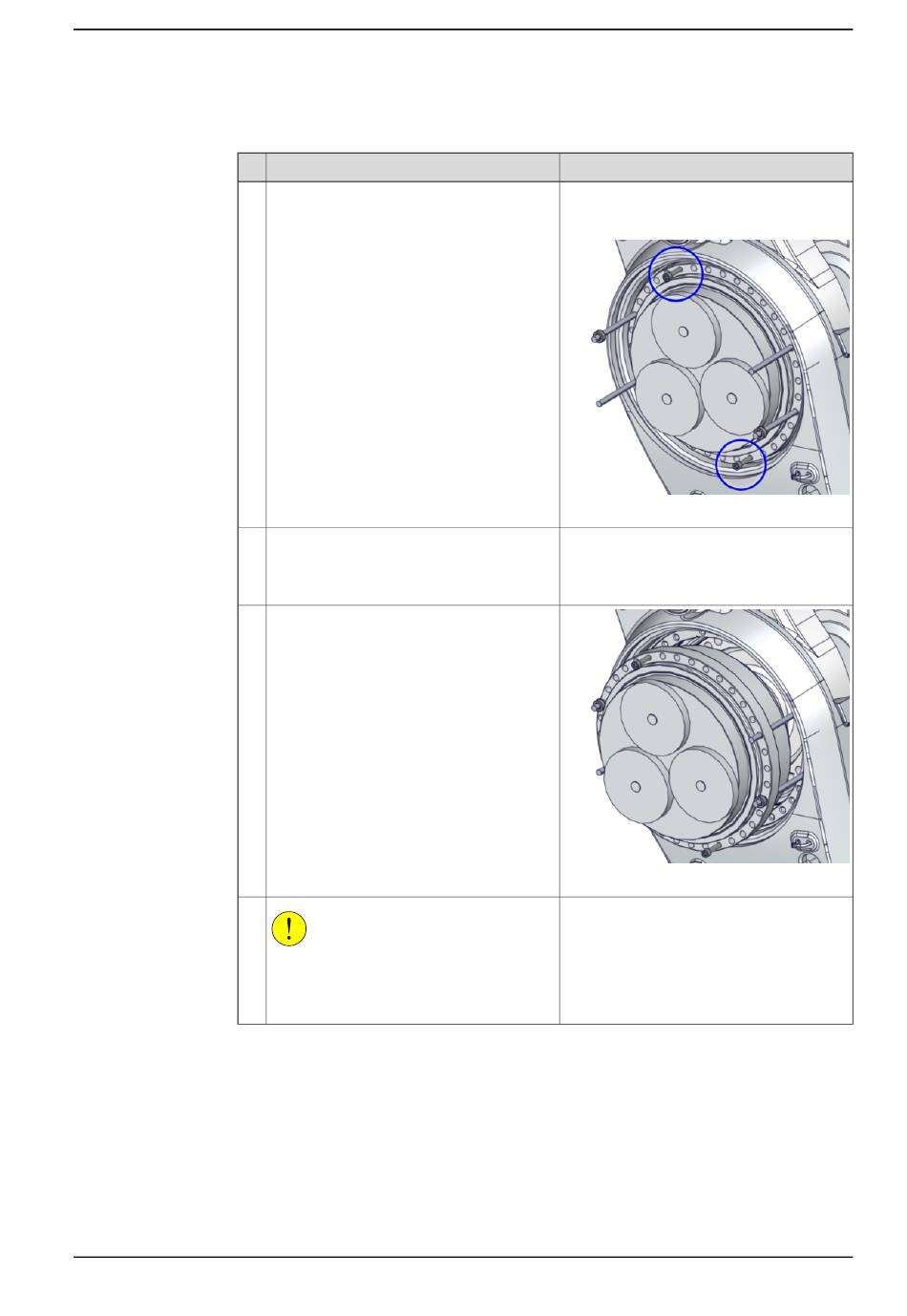

Ausbauen des Getriebes Achse-2
1
2
3
4
Produkthandbuch - IRB 7720
3HAC089605-003 Revision: D
Aktion
Befestigen Sie die beiden Schrauben und
schrauben Sie diese ein, um das Getriebe
herauszudrücken.
Nachdem das Getriebe herausgedrückt
wurde, schrauben Sie die Schrauben so
weit heraus, dass sie das Getriebe mit
diesen weiter herausziehen können.
Ziehen und schieben Sie das Getriebe auf
den vier Führungsstiften nach außen, gera-
de genug, um die Hebevorrichtungen an-
bringen zu können.
VORSICHT
Das Gewicht des Getriebes beträgt 98 kg
Alle verwendeten Hebevorrichtungen
müssen entsprechend dimensioniert sein.
© Copyright 2024 - 2025 ABB. Alle Rechte vorbehalten.
5.11.2 Austauschen des Getriebes Achse 2
Hinweis
Schrauben M12x100, mit Vollgewinde: Wird
verwendet, um das Getriebe ggf. heraus-
und hereinzudrücken.
xx2400000344
xx2400000345
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
