Elektrischer frontaufsitzmäher
Inhaltsverzeichnis
M
ikroschalter bei befüllteM

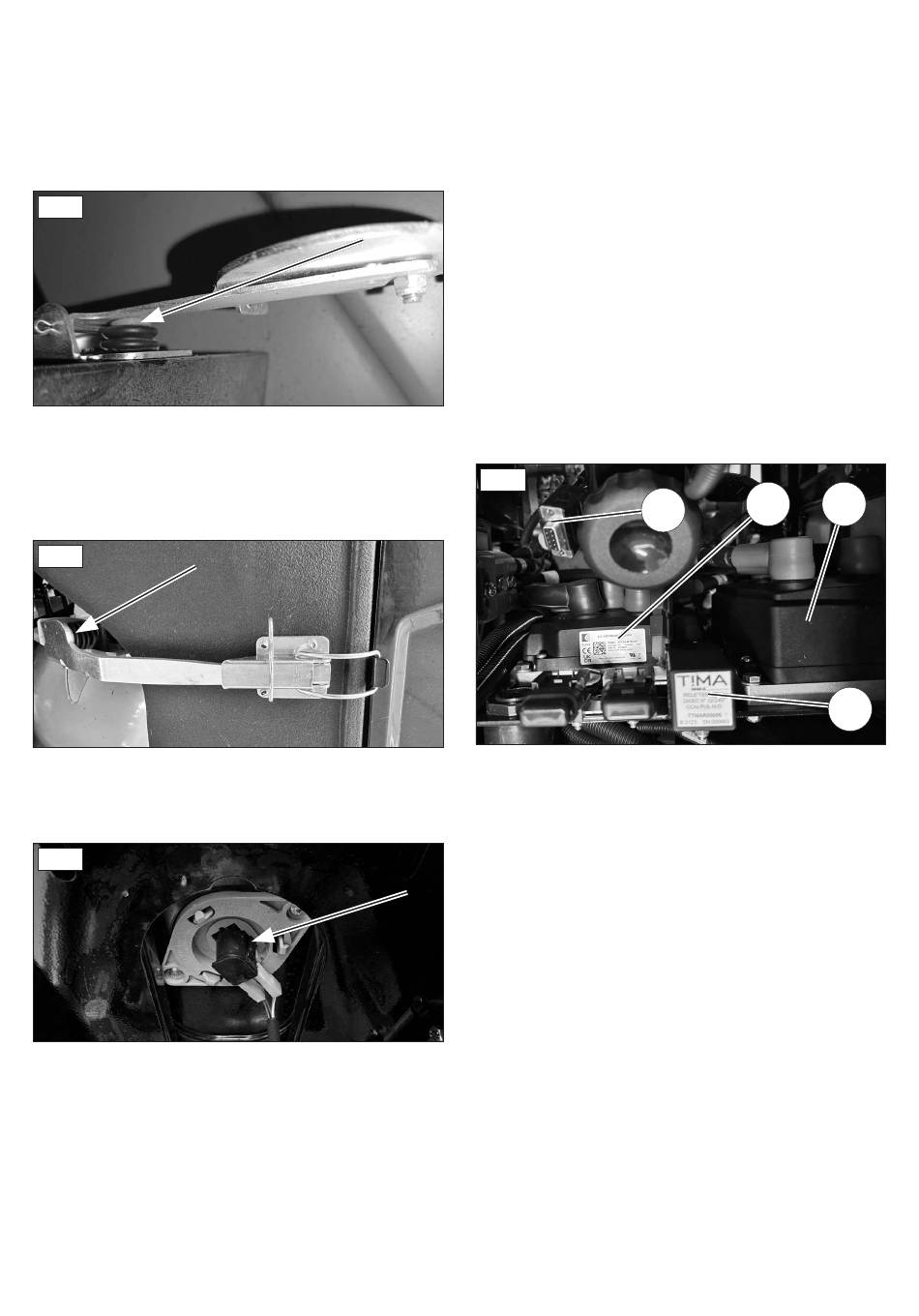

Der Mikroschalter bei befülltem Grasfangkorb ist im Grasfangkorb
montiert und wird durch einen Schwenkteller betätigt (Abb. 33). Bei
befülltem Grasfangkorb sendet er automatisch ein Signal zum Abschalten
der Zapfwelle.
Die Einstellung des Schwenktellers je nach zu mähendem Gras ist wichtig
zur Gewährleistung eines komplett befüllten Grasfangkorbs (siehe Kap.
11.4 Wie man den Mikroschalter bei befülltem Grasfangkorb einstellt).
Abb. 33
M
M
ikroschalter an der
ähdeck
Ein Sicherheits-Mikroschalter erhebt, ob die Inspektionsklappe des
Mähdecks (Abb. 34), andernfalls funktioniert das Mähdeck nicht.
Der Mikroschalter befindet sich rechts vom Bediener, hinter dem
Ladekanal.
Abb. 34
M
s
ikroschalter aM
itz
Der Sitz-Mikroschalter (Abb. 35) befindet sich unter dem Sitz und erhebt,
ob ein Nutzer auf dem Sitz sitzt.
Abb. 35
G
rasfanGkorb
- i
nspektionsklappe
e
s
lektronische
teuereinheiten
Die Maschine ist mit 2 elektronischen Steuereinheiten ausgestattet:
eine ist für das elektromechanische Getriebe (Abb. 36/A) und eine ist
für den elektrischen Motor am Mähdeck (Abb. 36/B) vorgesehen. Die
Steuereinheiten führen die Sicherheitskontrollen durch, und sorgen für
die Startfreigabe der elektrischen Motoren.
Bei Störungen erscheint auf dem Display eine Lichtersequenz mit
Anzeige des Fehlercodes. Bei Fehlern das Kap. 15. Störungen und deren
Behebung.
Im Falle eines ungewöhnlichen Fehers wenden Sie sich an eine
autorisierte Service-Werkstatt, welche die Diagnostik mit dem dafür
vorgesehenen Stecker (Abb. 36/C) durchführen kann.
Auf jeder Steuereinheit ist eine Etikette mit der Seriennummer angebracht.
Man kann eine visuelle Kontrolle der Steuereineheiten durch Klappen
des Sitzes vornehmen. Für eine eingehende Kontrolle ist der Ausbau der
Maschinen-Verkleidung erforderlich
z
-r
eitGeber
elais
Das Zeitgeber-Relais (Abb. 36/D) befindet sich unterhalb des Sitzes
und erlaubt den sachgemäßen automatischen Abschalt-Vorgang der
Maschine. Dessen Störung garantiert nicht das sichere Abschalten der
Maschine.
Abb. 36

14.3 BATTERIEWECHSEL

Bei Störungen, Beschädigung oder Tiefentladung der Batterie, wenden
Sie sich an die autorisierte Service-Werkstatt für den evtl. Wechsel.
14.4 WARTUNG DER RÄDER
Benutzen Sie ausschließlich Tubeless - Reifen mit 4 Lagen (4 PR) mit
Abmessungen 16x7.50-8 für Vorderräder und 13x5.00-6 für Hinterräder.
Kontrollieren Sie regelmäßig, dass der Druck an allen 4 Rädern 1,2 bar
(17 psi) beträgt.
Vergewissern Sie sich immer, dass die Ventilschutzkappe am Rad vorliegt.
Ziel der Ventilschutzkappe ist es, das Eindringen von Fremdkörpern zu
vermeiden, welche das Innere des Ventils beschädigen und Druckverluste
verursachen könnten. Die Ventilschutzkappe immer manuell festziehen.
Bei Stößen gegen Bordsteinkanten oder gegen andere Hindernisse muss
man visuell den Zustand der Reifen kontrollieren: z.B. könnte eine seitliche
Ausbeulung ein Anzeichen für eine innere strukturelle Beschädigung sein,
welche den Reifen unbrauchbar machen würde.
18
A
C
B
D
