13.

ORDENTLICHE WARTUNG UND SCHMIERUNG

ACHTUNG: Bei komplettem oder teilweisem Anheben
der Maschine müssen immer angemessene Halterungen oder
Sicherheitskeile benutzt werden.
• Vor Beginn irgendwelcher Reiningungs-, Wartungs- oder
Reparaturabeiten die Batterie abtrennen; angemessene
Arbeitskleidung und Arbeitshandschuhe tragen.
• Während der Wartung die Maschine weder angehoben lassen
noch ohne Sicherheitsvorrichtungen, an Orten wo unerfahrene
Personen, insbesondere Kinder, Zugang haben könnten.
• Keine umweltschädlichen Produkte in die Umwelt gelangen
lassen!
• Eine regelmäßige Wartung und eine korrekte Schmierung
tragen zur Beibehaltung der optimalen Effi zienz der Maschine
bei.
ACHTUNG: Zur Anhebung der Maschine die dafür vorgesehenen
Ankerpunkte verwenden (Abb. 42).

13.1 SCHMIERUNG

M f s p
it ett zu chMierende
Mit Hilfe des dafür vorgesehenen Schemas die Stellung der Schmiernippel
nachschlagen.

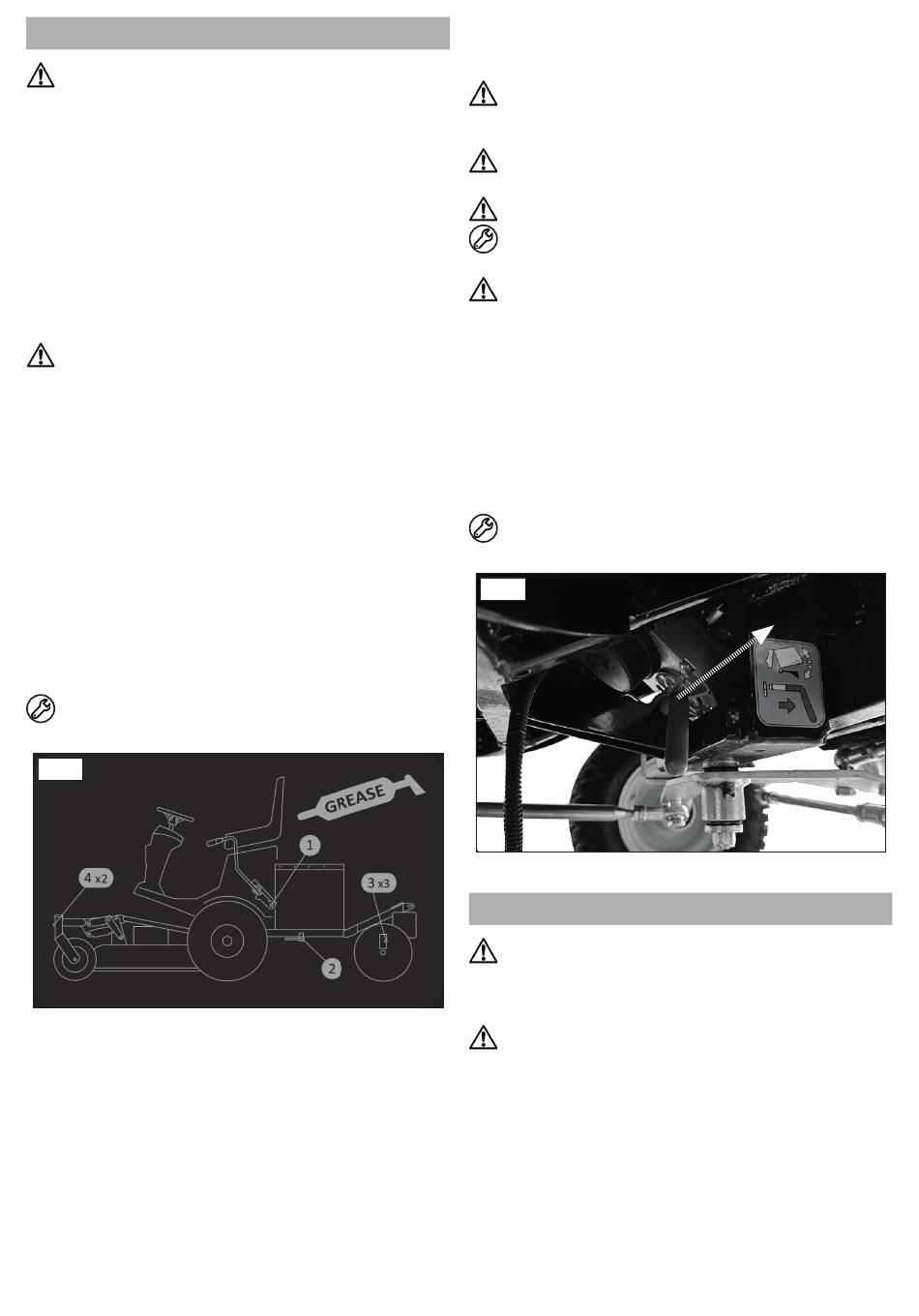

Das Schema (Abb. 26) zeigt die zu schmierenden Teile an (von 1 bis 4) und
möglicherweise gefolgt von der Anzahl der vorliegenden Schmiernippel.
Die Komponenten sind wie folgt:
1. Der Stift des Hebels für Mähdeck-Anhebung ist durch Ausbau der
seitlichen Klappe zugänglich.
2. Vorgelege des Steuers.
3. Hinterachse: rechter Achsschenkel, linker Achsschenkel und
zentrales Vorgelege.
4. Linke und rechte Laufrolle.
WICHTIG: alle 40 Stunden alle im Schema angegebenen Punkte
mit Fett schmieren.
Abb. 26

13.2 WARTUNG DER BATTERIE

Die Batterie erfordert keine besonderen Wartungsarbeiten.
Bei längerer Nichtbenutzung reicht das regelmäßige Aufl aden aus, damit
die komplette Entladung vermieden wird. Bei Tiefentladung wird die
Batterie es nicht schaffen, sich wieder aufzuladen. Wenden Sie sich in
diesem Fall an die autorisierte Service-Werkstatt.
Zur Batterieladung den Sitz klappen und das Batterieladegerät mit der
dafür vorgesehenen Steck-Buchse (Abb. 3/A) verbinden.
Wir empfehlen, in regelmäßigen Abständen sowie bei der Inspektion in
der Servicewerkstatt den einwandfreien Zustand der roten elektrischen
Positivkabel kontrollieren, die die Batterie mit den Schmelzsicherungen,
mit dem Anlasser und mit der Lichtmaschine verbinden.
unkte
Prüfen Sie, dass sie
Abnutzungserscheinungen sind, sowie nicht in Kontakt mit scharfen
Kanten oder schneidenden Teilen der Maschine sind.
ACHTUNG: Die Ladung muss an einem trockenem und
gelüfteten Ort erfolgen, welcher frei von Funken und Wärmequellen
ist.
ACHTUNG: Keine Eingriffe am Batteriesockel vornehmen, und
ausschließlich das dafür vorgesehene Batterieladegerät verwenden.
ACHTUNG: Die Batterie von Flammen und Funken fernhalten.
WICHTIG: Nicht versuchen, die Maschine zu starten, wenn die
Batterie noch am Batterieladegerät angeschlossen ist.
ACHTUNG: Die Beschädigung der Elektrokabel könnte
Kurzschlüsse und Brandgefahr zur Folge haben.
13.3 WIE MAN DEN GRASFANGKORB MANUELL
KIPPT
Bei Ausfall der Maschine oder kompletter leerer Batterie kann der
Grasfangkorb manuell gekippt werden.
Hierfür den roten Hebel herausnehmen (Abb. 27), nachdem der Splint am
anderen Ende entfernt worden ist. Auf diese Weise wird der elektrische
Zylinder des Grasfangkorbs vom Rahmen gelöst, und der Grasfangkorb
kann manuell gekippt werden.
WICHTIG: Bei der Schließung des Grasfangkorbs darauf
achten, dass der elektrische Zylinder nicht beschädigt wird.
Abb. 27
14. AUSSERORDENTLICHE WARTUNG
ACHTUNG: Die in diesem Kapitel enthaltenen Vorgänge
erfordern die technischen Fachkenntnisse und dafür vorgesehene
Instrumente. Es wird empfi ehlt sich, sich an ein autorisiertes Grillo
Zentrum zu wenden.
ACHTUNG: Wartungsarbeiten bei abgeschalteter Maschine und
bei abgeklemmter Batterie mit dem Batterietrenngriff durchführen.
14.1 WARTUNG UND AUSBAU DES KOMPLETTEN
MÄHDECKS
Zum Ausbau des Mähwerks folgendermaßen vorgehen:
1. Das Mähdeck auf die niedrigste Schnittposition einstellen.
2. Das Mähdeck anheben und circa 7 cm dicke Unterlegscheiben
(z.B. Holzblöcke) unter die Mähdeck Verkleidung legen.
3. Die Parkbremse deaktivieren.
4. Das Mähdeck in die niedrigste Stellung bringen und sich
vergewissern, dass sich der Hebel für die Mähdeck-Anhebung in
16
gut angeschlossen und frei von
