8.

TECHNISCHE DATEN

MODELL: FD 220E vollelektrischer Frontaufsitzmäher mit Sammeln
und Direktladung.
VERSORGUNG: Litium – Ion LiFePO4 Akku.
STROMANLAGEN SPANNUNG: 48 V
BATTERIE KAPAZITÄT: 150 Ah
BATTERIE REICHWEITE: je nach Arbeitsbedingungen bis zu 5 Stunden.
BATTERIE AUFLADUNG: mit separatem Batterieladegerät, verfügbar
mit 35 A (5 Stunden Wiederaufl adezeit) oder mit 50 A (3 Stunden
Wiederaufl adezeit). Teilaufl adungen möglich.
ANTRIEB: Elektromechanisches Getriebe mit Motor mit 1,7 kW.
LENKSYSTEM: mit Lenkrad; Vor- und Rückwärtsgang durch Pedal
einlegbar.
GESCHWINDIGKEIT: 110 km/h im Vorwärtsgang, 6 km/h im
Rückwärtsgang.
BEREIFUNG: Vorderräder: 16x7.50-8 GARTENBEREIFUNG (1,2 bar);
Hinterräder: 13x5.00-6 GARTENBEREIFUNG (1,2 bar).
SITZ: gefedert, regulierbar.
LENKRAD: auf Lenksäule montiert.
WENDERADIUS: 30 cm
AUTOMATISMEN: automatische Abschaltung des Messers bei befülltem
Grasfangkorb, Öffnung des Grasfangkorb – Deckels.
BREMSSYSTEM: automatisch einlegbare Parkbremse. Es besteht die
Möglichkeit,die Maschine mit Entriegelungshebel am Getriebe manuell zu
bedienen.
GRASFANGKORB: 200 Liter Fassungsvermögen, mit elektrisch
betriebener Entleerung.
MÄHWERK: mit einem rotieren Messer, mit Elektromotor mit 10 kW
Peakleistung.
SCHNITTHÖHE: von 2,5 bis 9 cm, stufenlos einstellbar mit elektrischer
Betätigung vom Fahrersitz.
SCHNITTBREITE: 80 cm
SCHNITTMODALITÄT: TOP/ECO per Druckknopf wählbar.
ZUBEHÖR: Mulch Kit, Seitenauswurf - Kit.

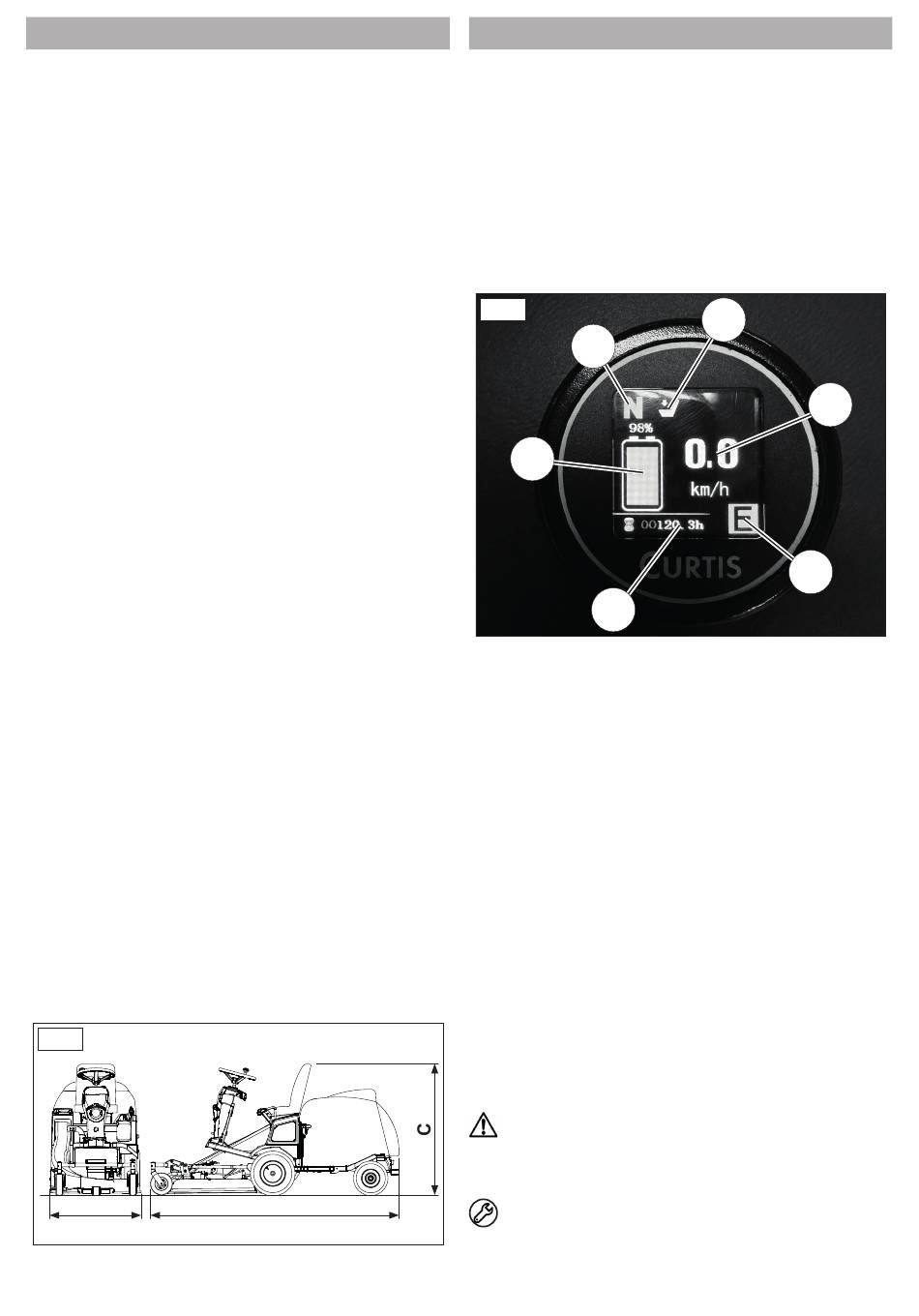

ABMESSUNGEN (Abb. 1):
- Länge (A): 234,5 cm
- Breite (B): 86 cm
- Höhe (C): 114 cm
GEWICHT (INKL. BATTERIE): 316 kg
Abb. 1
B A
9.

BEDIENUNGSANLEITUNG

9.1

DISPLAY

Das Farbdisplay zeigt wie folgt (Abb. 2) den Zustand der Maschine an
A. Stand der Batterieladung
B. Pedalstellung
C. Nutzer abwesend / geringe Betterieladung (<7%)
D. Geschwindigkeit in km/h
E. Schnittmodalität
F. Betriebsstundenzahl
Auf dem Display erscheinen unterschiedliche Sicherheitshinvweise, für
weitere Informationen siehe Kapitel 10.1 Elektronische Sicherheiten.
Abb. 2
B
A
F
9.2

BATTERIE

Kontrollieren Sie auf dem Display den Stand der Batterieladung:
• Von 100% bis 7% wird der Batteriestand in grün angezeigt.
• Von 7% bis 1% wird der Batteriestand in gelb angezeigt, und auf
dem Display erscheint ein blinkendes rotes Batteriesymbol
• Unter 1% deaktiviert sich die Zapfwelle, und auf dem Display
erscheint die Meldung „LOW BATTERY".
9.3 ANWENDUNG DES BATTERIELADEGERÄTS
Das Batterieladegerät des FD220E muss separat von der Maschine
bestellt werden. Es sind zwei Modelle erhältlich, die beide an das private
220 – V – Stromnetz angeschlossen werden können.
• 5 Stunden mit 35 A - Batterieladegerät
• 3 Stunden mit schnellem 50 A - Batterieladegerät.
Die Steck-Buchse für die Aufl adung der Maschine befi ndet sich unterhalb
des Sitzes (Abb. 3/A).
Für die Aufl adung gehen Sie wie folgt vor:
• Den Sitz klappen und den Stecker des Batterieladegeräts
anschließen.
• Das Batterieladegerät an das Stromnetz anschließen und das
Ende der Aufl adung abwarten. Es besteht auch die Möglichkeit,
Teilladungen vorzunehmen.
ACHTUNG: Der
Blockiervorrichtung (Abb. 3/B) ausgestattet, welche das Quetschen
der Steck-Buchse vermeidet und die zufällige Aktivierung der
Maschine vermeidet.
WICHTIG: Bei längerer Nichtbenutzung regelmäßig den
Zustand der Batterie kontrollieren, um zu vermeiden, dass das
Niveau bis zur übermäßigen Entladung sinkt. Die Batterie könnte
das Niveau der Tiefentladung erreichen, ohne die Möglichkeit, diese
10
C
E
Sitz ist mit einer automatischen
D
