Grillo FD450 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Grillo Anleitungen
  4. Aufsitzmäher
  5. FD450
  6. Bedienungsanleitung

Grillo FD450 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FD450:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 51

Quicklinks

FD450
OPERATOR'S MANUAL
MANUALE DELL'OPERATORE
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
EERST DE HANDLEIDING
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grillo FD450

Inhaltszusammenfassung für Grillo FD450

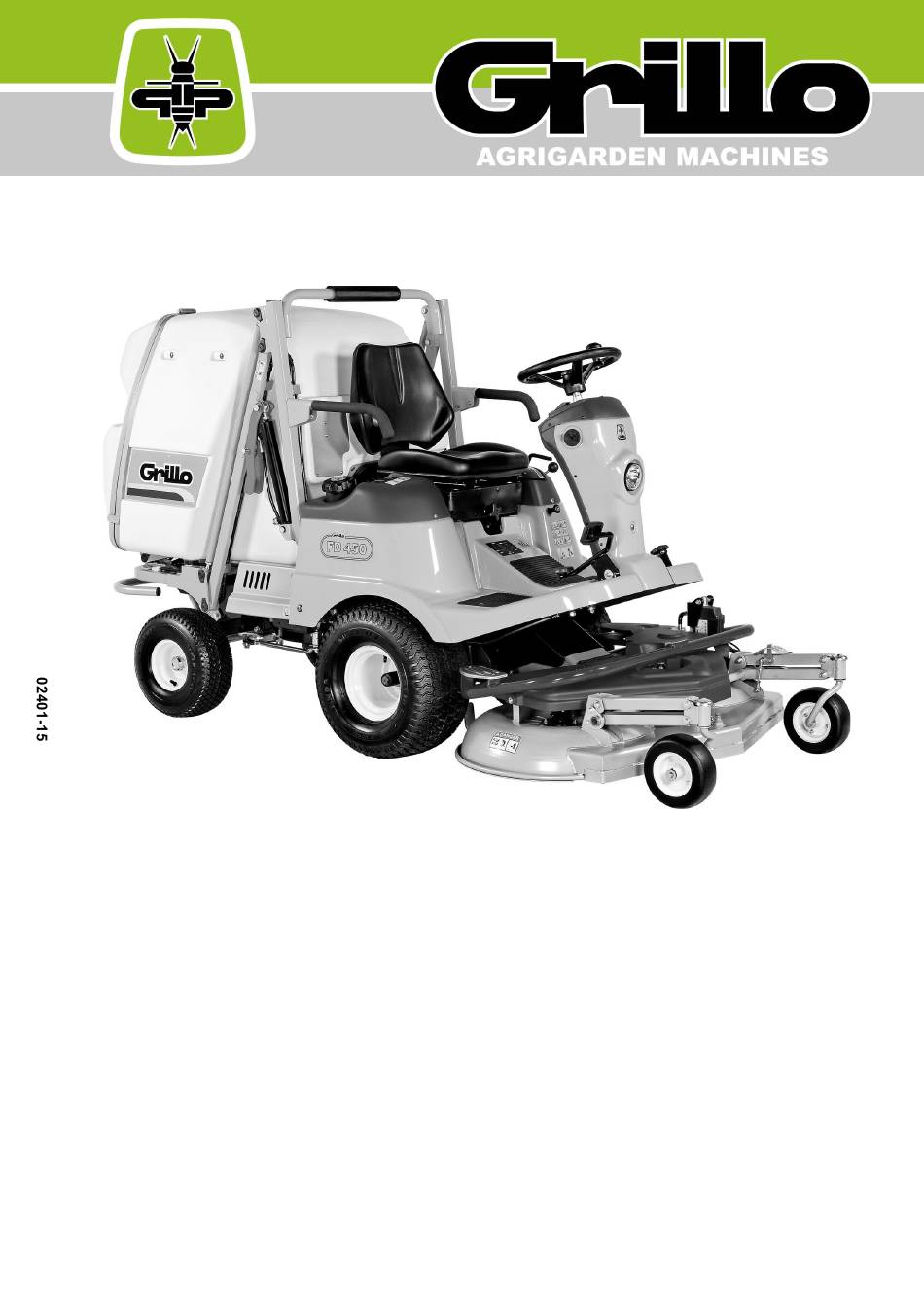

  • Seite 1 FD450 OPERATOR'S MANUAL MANUALE DELL'OPERATORE MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES EERST DE HANDLEIDING...

  • Seite 3: Inhaltsverzeichnis

    SUMMARY Safety rules Instructions: Warnings Identification and servicing Technical specifications Putting the machine into service Instructions for use Maintenance and lubrication Pictures’ list EC Declaration of Conformity - INDICE Norme antinfortunistiche Istruzioni : Avvertenze Identificazione e assistenza Caratteristiche tecniche Messa in opera della macchina Istruzioni d’uso Manutenzione e lubrificazione Elenco figure...
  • Seite 4 SAFETY SYMBOLS - SIMBOLOGIA PER LA SICUREZZA - SYMBOLOGIE POUR LA SECURITE – SICHERHEITSSYMBOLE- SIMBOLOGÍA DE SEGURIDAD OPEN MANUAL- means that you must read the operator's manual very carefully. MANUALE APERTO - significa che dovete leggere attentamente il manuale di uso e manutenzione. MANUEL OUVERT –...
  • Seite 5 Take special care not to touch hot parts of the engine. Prestate particolare attenzione a non entrare in contatto con parti surriscaldate del motore. Veiller tout particulièrement à ne pas toucher des éléments surchauffés du moteur. Achtung – keine heißen Motorteile berühren! No tocar partes recalentadas del motor.
  • Seite 6 WARNING! SHARP PARTS. Keep hands and feet away. Do not operate the mower over gravel or foreign bodies which may be sucked up and ejected by the blades, generating a danger. Keep people away. Remove the key and read the instruction manual before attempting to carry out any maintenance or repairs to the machine.

  • Seite 51: Allgemeine Beschreibung Und Vorgesehener Gebrauch

    Maschinenausstattung. ALLGEMEINE BESCHREIBUNG UND VORGESEHENER GEBRAUCH Die Grillo Maschine FD 450 ist ein Aufsitz-Rasenmäher, welche für das Mähen und Sammeln von Gras und für die Laubsammlung entwickelt worden ist. VORSICHT! Lesen Sie vor dem Anlassen des Motors die folgenden Hinweise zum Schutz Ihrer persönlichen Sicherheit aufmerksam durch!
  • Seite 52 FD450-Übersetzung der Original-Anleitungen 19) Den Treibstoff in speziell zu diesem Zweck hergestellten Behältern aufbewahren. 20) Beim Arbeiten in der Nähe einer Straße ist immer größte Vorsicht geboten. 21) Heben und leeren Sie den Grasbehälter nur bei stehender Maschine und auf ebenem Untergrund.

  • Seite 53: Identifikation Der Maschine Und Kundendienst

    1 Gaszug ERSATZTEILEBESTELLUNG Bei der Ersatzteilebestellung immer die Seriennummer des Mähers und die Artikelnr. des auszuwechselnden Teils angeben. Wenden Sie sich bitte an ein Grillo-Center oder an eine Grillo autorisierte Werkstatt. Für nähere Informationen wenden Sie sich bitte an: GRILLO S.p.A.

  • Seite 54: Technische Daten

    FD450-Übersetzung der Original-Anleitungen TECHNISCHE DATEN MOTOR: Briggs & Stratton 22 PS Professional (16,1 kW mit 3300 U.p.M.), 656cm³, 2-Zylinder OHV, 4- Takt Benzinmotor mit Ölpumpe. ANLASSER: Elektrostart mit 12V-Batterie GETRIEBE: hydrostatisches Getriebe mit Differential. GESCHWINDIGKEIT: 0 – 11km/h stufenlos einstellbar 0 –...

  • Seite 55: Inbetriebnahme Der Maschine

    FD450-Übersetzung der Original-Anleitungen INBETRIEBNAHME DER MASCHINE 1) Die Maschine auf Transportschäden untersuchen. 2) Den Motorölstand kontrollieren (SAE 30). 3) Den Reifendruck kontrollieren: Vorderreifen 20 x 10.0 - 8 (1 Bar) Hinterreifen 15 x 6.0 - 6 (1,2 Bar) 4) Batterie kontrollieren; die Spannung darf nicht weniger als 12 V betragen; ggf. Batterie nachladen.

  • Seite 56: Vorderlicht

    FD450-Übersetzung der Original-Anleitungen VORDERLICHT Um das Vorderlicht anzuzünden, den Schlüssel in die zweite Position stellen (Abb. 4, A). WICHTIG: Das Vorderlicht nur mit eingeschaltetem Motor anzünden, um zu vermeiden, dass die Batterie sich entlädt. BEGINN DER ARBEIT Den Motor aufdrehen, die Zapfwelle durch den Druckknopf einschalten (Abb. 2, Pos. 3). Mit dem Druckknopf (Abb.

  • Seite 57: Schnitthöheeinstellung

    FD450-Übersetzung der Original-Anleitungen verstopft ist. Bei sehr hohem Gras empfiehlt es sich, zuerst mit maximaler Schnitthöhe zu mähen und dann mit der gewünschten Schnitthöhe nachzuschneiden. Beim Mähen um Sträucher und in der Nähe niedriger Einfassungen ist besondere Vorsicht geboten, damit der Rand des Mähdecks und die Messer nicht beschädigt werden.

  • Seite 58: Achse Der Hinterräder

    (Abb. 19, Pos. A). 8) Den Motor anlassen, einige Minuten warten, und den Ölstand durch das Sichtfenster prüfen (Abb. 14, Pos. A). Man empfiehlt, den Ölwechsel im Hydrostat Getriebe von einer Grillo Fachwerkstatt vornehmen zu lassen. ACHSE DER HINTERRÄDER Alle 20 Stunden die hinteren Radgelenkzapfen fetten (Abb.
  • Seite 59 FD450-Übersetzung der Original-Anleitungen bis das Messer in horizontaler Position verharrt. Zum Ausbauen das Messer mit Schutzhandschuhen festhalten zentrale Befestigungsschraube herausdrehen. Achtung: zentrale Befestigungsschraube des rechten Messers ist linksgängig. (Linksgewinde) ACHTUNG! Beschädigte oder verformte Messer nicht reparieren, sondern immer ersetzen! AUSSCHLIESSLICH GRILLO-ORIGINAL-ERSATZTEILE VERWENDEN! ACHTUNG! Um das Mähdeck wieder zu montieren, muss die Mähdecksführung (Abb.

  • Seite 60: Riemen Der Hydraulikpumpe

    8) Die Feder (Abb. 34, Pos. A) aushängen. 9) Entfernen Sie den alten Riemen (Abb. 34, Pos. B) und bauen Sie den neuen wie abgebildet ein (Abb. 34, Pos. A). BITTE BENUTZEN SIE AUSSCHLIESSLICH GRILLO-ORIGINAL-RIEMEN! RIEMEN DER HYDRAULIKPUMPE Der Riemen, der die Hydraulikpumpe betreibt, ist selbstregulierend (Abb. 21). Für die eventuelle Auswechslung die Feder (Abb.

  • Seite 61: Liste Der Häufigsten Störungen Und Deren Behebung

    FD450-Übersetzung der Original-Anleitungen LISTE DER HÄUFIGSTEN STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE ABHILFE Der Zündschlüssel steht auf Position „Start“, aber die Armaturenbrettbeleuchtung schaltet sich nicht ein - Die Batterie liefert keinen Strom - Verbindungskabel kontrollieren - Batterie aufladen - Sicherung auswechseln Die Armaturenbrettbeleuchtung schaltet sich ein, aber obwohl der Zündschlüssel in Position „Start“...

  • Seite 62: Sie Sind Gegen Einen Stein Oder Einen Anderen Fremdkörper Gefahren

    Vorgang darf nur bei kaltem Motor durchgeführt werden. Erhöht man den Lauf des Hebels auf der Hydrostatischen Achse durch die entsprechend an die Pedale verbundene Spannung, wird auch die Leistung auf die Räder erhöht. (Diese Arbeiten müssen jedoch von einer Grillo-Fachwerkstatt ausgeführt werden).

  • Seite 63: Elektrische Anlage

    (Abb.29). Den Defekt suchen und beheben, und die durchgebrannte Sicherung durch eine neue, identische Sicherung ersetzen. Niemals Sicherungen mit anderer Leistung einsetzen. Funktioniert der Mäher danach noch immer nicht, setzen Sie sich bitte mit Ihrem Grillo-Kundendienst in Verbindung. Versuchen Sie niemals, aufwändige Reparaturen selber durchzuführen, wenn Sie nicht über die dafür erforderlichen technischen Kenntnisse und Ausrüstungen verfügen.

  • Seite 64: Reinigung

    FD450-Übersetzung der Original-Anleitungen REINIGUNG Das Mähdeck waschen: Sie müssen diese Arbeit auf festem Boden vornehmen. Verbinden Sie einen Wasserschlauch mit dem Adapter (Abb. 31, Pos. A) und lassen Sie das Wasser für einige Minuten zufließen. Folgende Punkte sind zu beachten: den Fahrer muss sich auf den Fahrsitz befinden;...

  • Seite 65: Arbeiten Wenn Der Mäher Längere Zeit Unbenutzt Bleibt

    FD450-Übersetzung der Original-Anleitungen ARBEITEN WENN DER MÄHER LÄNGERE ZEIT UNBENUTZT BLEIBT Den Mäher an einen trockenen, vor Witterungseinflüssen geschützten Ort bringen und abdecken. Wird er voraussichtlich für mehr als einen Monat nicht gebraucht, das rote Kabel der Batterie abnehmen, die im Handbuch des Motors angeführten Hinweise beachten, und alle Gelenke schmieren.
  • Seite 95 LEGEND – LEGENDA – LEGENDE – ZEICHNUNGERKLÄRUNG – LEYENDA 1- Cutting deck lifting button – grass- 1- Pulsante sollevamento piatto – pulsante 1- Bouton relevage plateau de coupe – catcher lifting button – grass-catcher sollevamento cesto – pulsante ribaltamento bouton relevage du bac - tilting button cesto.
  • Seite 96 DESCRIZIONE COMANDI – DESCRIPTION OF CONTROLS – DESCRIPTION COMMANDES – BEDIENUNGSBESCHREIBUNG – DESCRIPCIÓN MANDOS FIG. 1 -2 -3- 4- 5 1- Pedale avanzamento e retromarcia 1- Forward and reverse pedal 2- Pedale bloccaggio differenziale 2- Differential lock pedal 3- Pulsante inserimento PTO 3- P.T.O.
  • Seite 97 Fig. 1 Fig. 2...
  • Seite 98 Fig. 3 Fig. 5 Fig. 4 Fig. 6 Fig. 7...
  • Seite 99 Fig. 8 Fig. 7A Fig. 10 Fig. 9 Fig. 11 Fig. 12...
  • Seite 100 Fig. 13 Fig. 14 Fig. 15 Fig. 17 Fig. 16...
  • Seite 101 Fig. 18 Fig. 20 Fig. 19 Fig. 22 Fig. 21...
  • Seite 102 Fig. 23 Fig. 24 Fig. 25 Fig. 26 Fig. 28A Fig. 27...
  • Seite 103 Fig. 28 B Fig. 29 Fig. 31 Fig. 30 Fig. 32 Fig. 33...
  • Seite 104 Fig. 34 Fig. 35 Fig. 36 Fig. 38 Fig. 37...
  • Seite 105 Fig. 39 Fig. 40 Fig. 41A Fig. 41B...
  • Seite 106 Fig. 42 Fig. 43 Fig. 44 Fig. 45...

  • Seite 107: Ec Declaration Of Conformity

    Grillo Spa Via Cervese, 1701 – 47521 CESENA (FC) – ITALY Cortadora de relva Machine model / Maccina tipo / Machine type / Maschine Typ / Máquina tipo : FD450 Serial n° / Numero / Numéro / Nummer / Número : Engine / Motore / Moteur / Motor / Motor :BRIGG&STRATTON INTEK 7220 PROFESSIONAL...
