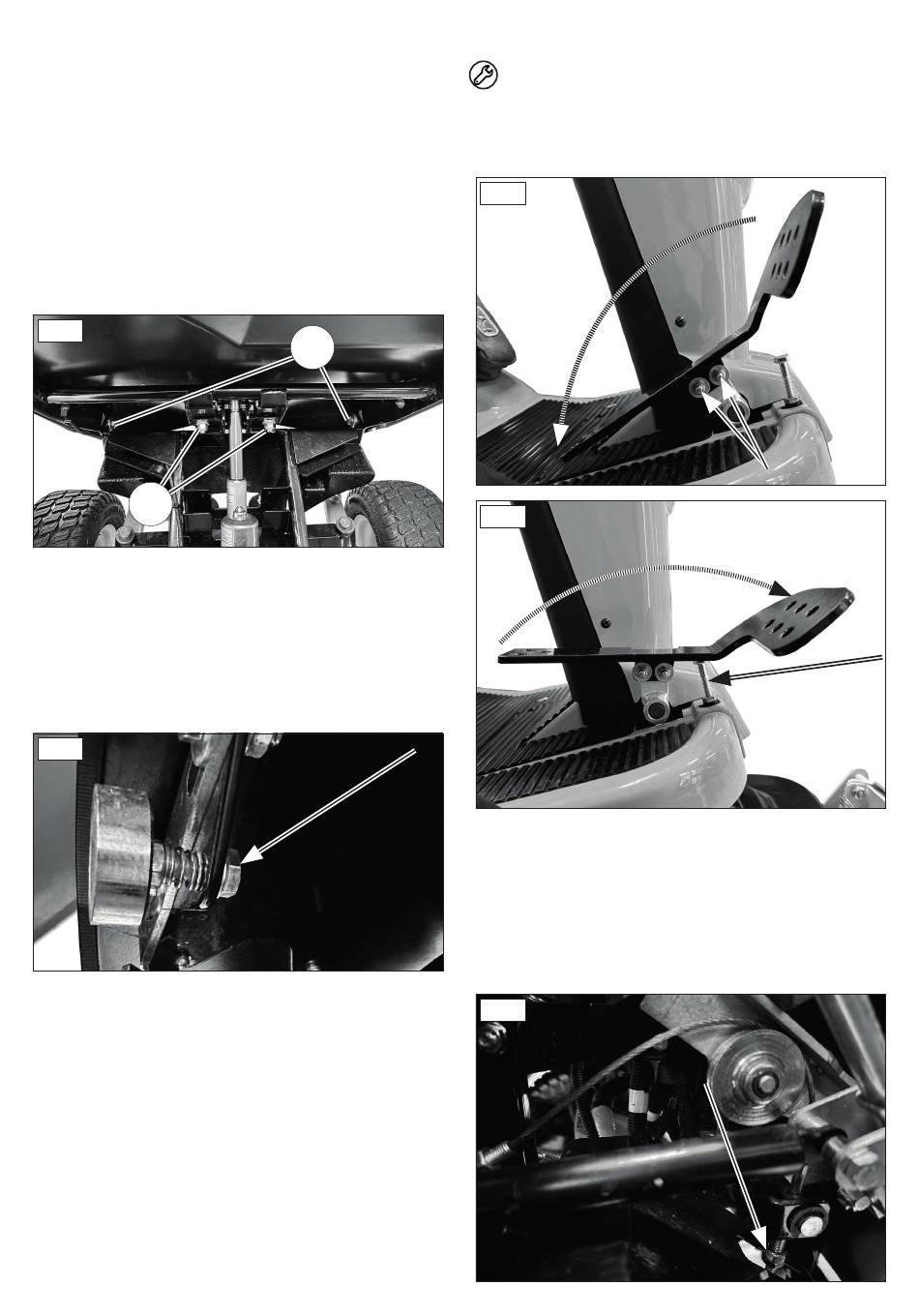

12.2 EINSTELLUNGEN FÜR DIE AUSRICHTUNG DES
GRASFANGKORBS
Für ein gutes Ergebnis ist die optimale Kopplung zwischen Grasfangkorb
und Ladekanal bei geschlossenem Grasfangkorb notwendig.
Hierzu wie folgt vorgehen:
1. Den Grasfangkorb mit geschlossenem Deckel prüfen, ob er sich
mit dem Ladekanal deckt.
2. Sollte die Dichtung nicht gut abdichten oder zu sehr zerquestscht
sein, kann man den Grasfangkorb an den Ladekanal annähern
oder entfernen. Hierzu muss man die Schrauben lockern, die ihn
an die hintere Seite befestigen (Abb. 21/A);
3. Bei Bedarf kann die Position reguliert werden, indem man durch
Lockern der Befestigungsmuttern (Abb. 21/B) auf die Platte wirkt,
auf die der elektrische Zylinder einscharniert ist.
Abb. 21
B
12.3 WIE MAN DIE ÖFFNUNG DES
GRASFANGKORBS EINSTELLT
Die Einstellung des Grasfangkorb – Deckel - Öffnungswinkels mit Hilfe der
Mutter hinter dem Magneten (Abb. 22) vornehmen. Die Entfernung des
Magneten kann durch Einschrauben und Herausschrauben der Mutter
die Öffnung des Grasfangkorb-Deckels bei der Entleerung vorgezogen
oder verzögert werden.
Abb. 22

12.4 WIE MAN DAS FAHRPEDAL EINSTELLT

Die Maschine ist auf eine Höchstgeschwindigkeit von 6 km/h im
Rückwärtgang und 10 km/h im Vorwärtsgang eingestellt.
Die Einstellung des Fahrpedals muss bei laufender Maschine und sicher
auf Böcken aufgestellter Maschine erfolgen, wobei die Vorderräder vom
Boden angehoben sein müssen.
1. Rückwärtsgang: Die Stellung und Neigung des Pedals müssen
mit Hilfe der Ösen so nachgestellt werden, damit 6 km/h
Höchstgeschwindigkeit bei komplett gedrückten Pedal gegen die
Platte betragen (Abb. 23).
2. Vorwärtsgang: Die Höhe der Endschalterschraube so nachstellen,
damit 10 km/h Höchstgeschwindigkeit bei komplett gegen den
Endanschlag gedrücktem Pedal betragen (Abb. 24).
3. Leerlauf: Sollte die Maschine in Leerlauf – Stellung nicht komplett
wird, wenn 10 km/h im Vorwärts – oder 6 km/h im Rückwärtsgang
erreicht wurden. Für eine sachgemäße Betriebsweise der Maschine
muss das Pedal so eingestellt worden sein, so dass nach Erreichen
dieser Werte kein weiterer Hub mehr vorliegt.
A
12.5 WIE MAN DEN HEBEL FÜR DIE ANHEBUNG DES
Der Mechanismus des Hebels für die Mähdeck – Anhebung ist bei
Öffnen der seitlichen Inspektions-Klappe sichtbar oder durch Ausbau der
Verkleidung für einen leichteren Zugang. Durch Ein- oder Herausschreiben
der Mutter am Kabelende kamm man den Punkt ändern, an dem der
Hebel mit der Mähdeck – Anhebung beginnt (Abb. 25).
15
zum Stillstand kommen, wenden Sie sich bitte an die autorisierte
Service-Werkstatt.
WICHTIG: Die Maschine hält an wenn das Pedal weiter gedrückt
Abb. 23
Abb. 24
MÄHDECKS EINSTELLT
Abb. 25
