„FLOAT" (Abb. 6) befi ndet.
5. Folgendes abtrennen:
- Den Stromanschluss des Motors des Messers (Abb. 28/A);
- Den Anschluss des Temperaturfühlers und den Encoder-Sensor
des Motors (Abb. 28/B);
- Den Anschluss des elektrischen Zylinders und den Mikroschalter
der Klappe (Abb. 28/C);
6. Den Verankerungssplint herausnehmen (Abb. 28/D).
7. Die Maschine vom Mähdeck entfernen.
Zum Wiedereinbau umgekehrt vorgehen.
ACHTUNG: Beim Wiedereinbau des Mähdecks kontrollieren,
dass der Ladekanal sachgemäß
angeschlossen ist, dass die zentrale Plattenhalterung (Abb. 28/E)
in den Maschinenrahmen eingefügt wurde, und die elektrischen
Verbindungen sachgemäß eingefügt wurden.

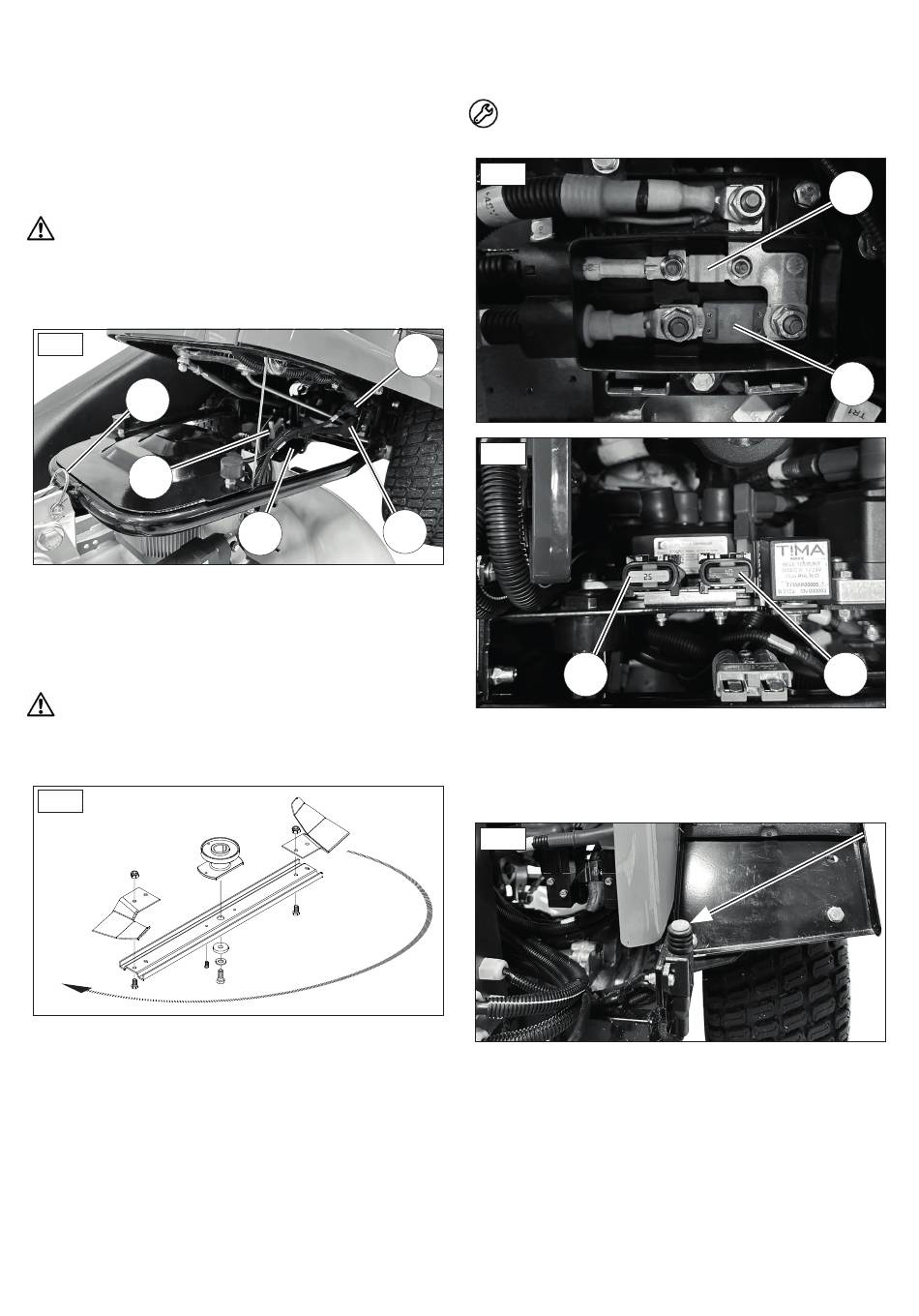

Abb. 28
D
A
s M
chleifen der esser
Ein stumpfes Messer reißt Gras heraus, was dem Rasen ein unschönes
Bild verleiht. Das Schleifen der Messerklingen muss stets einheitlich
ausgeführt werden. Sollten die Messer nicht sachgemäß schneiden,
übernehmen sie sich und lassen so den Aufsitzmäher vibrieren.
ACHTUNG: auf keinen Fall beschädigte Messer reparieren,
sondern immer wechseln.
Auf den Rotationssinn und die sachgemäße Montage der Messer achten
(Abb. 29).
Abb. 29

14.2 WARTUNG DER STROMANLAGE

s
chMelzsicherunGen
Die Stromanlage wird durch zwei Hauptschmelzsicherungen geschützt,
die im Schmelzsicherungskasten nahe der Batterie untergebracht sind:
• Die 200 – A – Sicherung schützt den Abschnitt der Anlage des
Motors des Messers (Abb. 30/A);
• Die 125 - A – Sicherung schützt den Abschnit der Anlage des
elektromechanischen Getriebes (Abb. 30/B).
Weiterhin gibt es zwei weitere Sicherungen, zu denen man durch Klappen
des Sitzes Zugang hat:
• Die 25 - A-Sicherung schützt die 48V - Dienste (Abb. 31/A).
an den Grasfangkorb
B
C
E
• Die 40 - A-Sicherung schützt die 12 V – Dienste (Abb. 31/B).
Bei Anhalten der elektrischen Störungen einen autorisierten Service
anrufen. Auf keinen Fall aufwendige Reparaturen vornehmen, ohne über
die Mittel und Fachkenntnisse zu verfügen.
WICHTIG: Keine Schmelzsicherungen wechseln, die andere
Leistungen als die in der Anleitung und den Aufkleber haben.
Abb. 30
Abb. 31
A
M e
ikroschalter zur rhebunG der
Ein Mikroschalter erhebt, ob der Grasfangkorb in Betriebsstellung ist (Abb.
32). Andernfalls schaltet sich das Mähwerk nicht ein. Der Mikroschalter
befi ndet sich neben dem Ladekanal, rechts vom Nutzer.
Abb. 32
17
B
A
B
G s
rasfanGkorb tellunG
