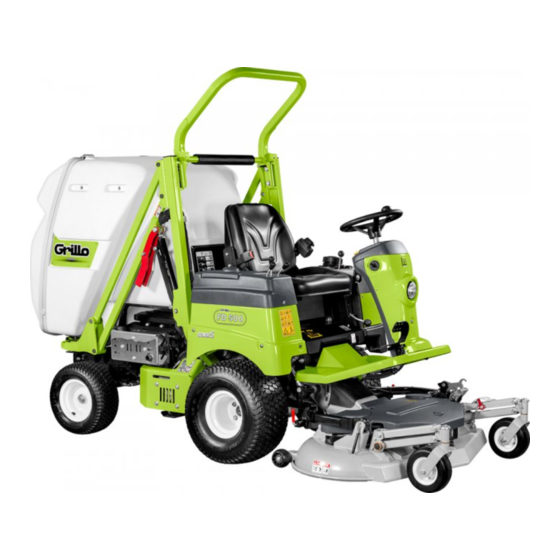

Grillo FD 500 Bedienungsanleitung
Frontaufsitzmäher mit sammeln
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Grillo FD 500
Inhaltszusammenfassung für Grillo FD 500

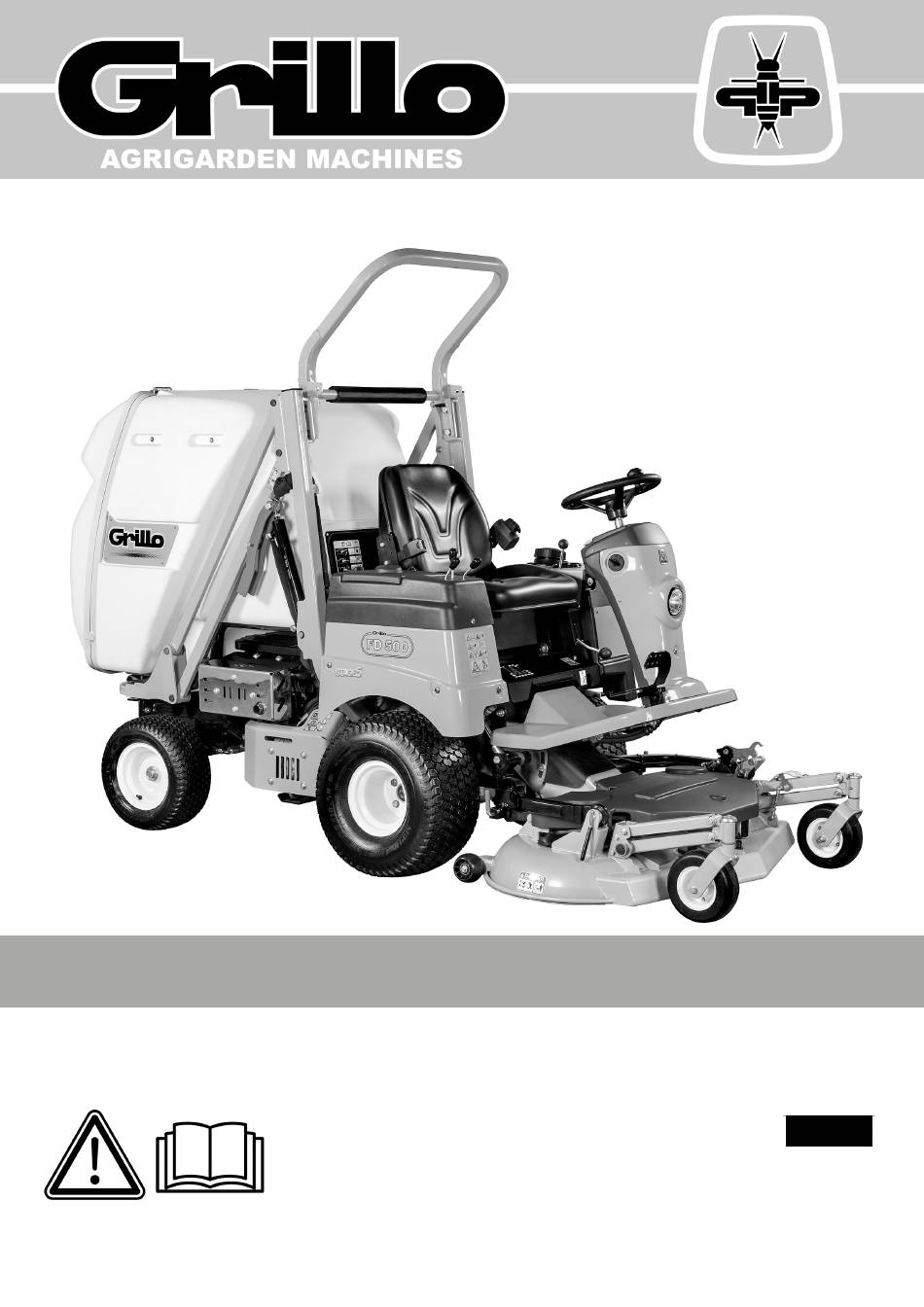

- Seite 1 FD 500 FRONTAUFSITZMÄHER MIT SAMMELN BEDIENUNGSANLEITUNG 02574.2021.05...
-
Seite 2: Inhaltsverzeichnis
FD 500 Frontaufsitzmäher mit Sammeln / Übersetztung der Originalanleitung INHALTSVERZEICHNIS 1. Einführung................Außerordentliche Wartungsarbeiten........ 2. Beschreibung und vorgesehener Einsatz......16.1 Wartung des Vorsorgungssystems......16.2 Wartung der Kühleranlage.......... 3. Sicherheitsaufkleber............4. Sicherheitstechnische Hinweise......... 16.3 Wartung der Hydraulikanlage........5. Allgemeine Hinweise, die berücksichtigt werden sollten.. -
Seite 3: Einführung
Das Durchlesen der Bedienungsanleitung ist äußerst wichtig. 2 BESCHREIBUNG UND VORGESEHENER EINSATZ Das Modell Grillo FD 500 ist ein Aufsitzmäher, welcher eigens für das Mähen und Sammeln von Gras und zur Laubsammlung entworfen wur- Jeglicher anderer Einsatz wird als nicht vorgesehener Einsatz betrachtet. -
Seite 4: Sicherheitsaufkleber
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 3 SICHERHEITSAUFKLEBER RECHTE SEITE UND LINKE SEITE beziehen sich auf die Seiten wenn der Fahrer auf der Maschine sitzt. RECHTE SEITE LINKE SEITE Gefahr durch drehende Teile Gefahr durch drehende Teile Gefahr von Übertra- gungsteilen... -
Seite 5: Allgemeine Sicherheitshinweise
VERLETZUNGSGEFAHR DURCH KARDANWELLE 4 ALLGEMEINE SICHERHEITSHINWEISE UNFALL VORBEUGENDE NORMEN Auf der Maschine und in der vorliegenden Anleitung sind Warnhinweise, die durch folgendes Symbol begleitet werden: Die drehende Kardanwelle kann schwere Schäden an Personen zufü- gen. Nie Wartungsarbeiten bei laufendem Motor durchführen GEFAHR VON ÜBERTRAGUNGSTEILEN weist auf eine potentielle Gefahr hin;... - Seite 6 GEFAHR DURCH INHALIERTE GASE SICHERHEITSSTANGEN BEI ANGEHOBENEM GRASFANGKORB Auspuffgase können gesundheitsschädlich sein oder den Tod verur- sachen. Falls erforderlich, den Motor in einem geschlossenen Raum anlassen und einen Verlängerungsschlauch zum Auslass des Rauchs benutzen. In einem gut belüfteten Raum arbeiten. BRANDGEFAHR ACHTUNG: Wird die Wartung bei laufendem Motor und an- gehobenem Grasfangkorb durchgeführt, müssen die zwei rot la-...
-
Seite 7: Allgemeine Hinweise, Die Berücksichtigt Werden Sollten
Versionen wechseln. • • Nur bei Tageslicht oder guter Beleuchtung arbeiten. Ausschließlich Grillo Original Ersatzteile oder Zubehör benutzen. • Den Grasfangkorb nur bei stillstehender Maschine auf ebenem Grund anheben und entleeren. • Man darf sich auf keinen Fall von der Maschine an Steigungen ent- fernen. -
Seite 8: Erläuterung Aufkleber Rechte Seite
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 6 ERLÄUTERUNG DER AUFKLEBER RECHTE SEITE bezieht sich auf die Seite der Maschine wenn der Nutzer auf der Maschine sitzt Einstellungen des Mikroschal- ters bei vollem Grasfangkorb Maschinen Schmiernippel - Schema Vorschubpedal und Rückwärtsgang Bypass Hydrostatpumpe... -
Seite 9: Erläuterung Aufkleber Linke Seite
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 6 ERLÄUTERUNG DER AUFKLEBER LINKE SEITE bezieht sich auf die Seite der Maschine wenn der Nutzer auf der Maschine sitzt. Zapfwelleneinschaltung Differential Warnsummer Modalität bei vollem Grasfangkorb Parkbremse Schallleistung Fußbrettneigung Schmelzsicherungen Schema Mähwerk Schmiernippel – Schema... -
Seite 10: Steuervorrichtungen Und Funktionen Der Maschine
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 7 STEUERVORRICHTUNGEN UND FUNKTIONEN DER MASCHINE 14. ZAPFWELLENSCHALTER 1. TREIBSTOFF TANKDECKEL 15. STEUERRAD 2. WARNSUMMER BEI VOLLEM GRASFANGKORB 16. ZÜNDSCHLÜSSEL 3. TREIBSTOFFNIVEAU ANZEIGE 17. PEDAL F. VORWÄRTSGANG 4. GASHEBEL 18. PEDAL F. RÜCKWÄRTSGANG 5 . PARKBREMSHEBEL 19. -
Seite 11: Erläuterung Der Mähwerk Komponenten
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 8 BESTANDTEILE DES MÄHWERKS GETRIEBE SICHTBAR BOLZEN MIT SPLINT – MÄHWERSKANSCHLUSS VORNE 12. FRONTMESSER – UMLENKROLLE BOLZEN MIT STIFT – MÄHWERKANSCHLUSS HINTEN 13. SPANNROLLE LADEKANAL 14. RIEMENSPANNFEDER KARDANWELLE 15. EINSTELLSCHRAUBE ZUR VORDEREN EINSTELLUNG DES VERSCHLUSSHAKEN FÜR KOMPL. ANHEBUNG MÄHWERKS. -
Seite 12: Erläuterung Der Grasfangkorb Komponenten
FD 500 FRONTAUFSITZMÄHER MIT SAMMELN 9 GRASFANGKORB KOMPONENTEN ANSICHT VON HINTEN BEI GEÖFFNETEM GRASFANGKORB GRASFANGKORB DECKEL FESTES GITTER STAB ZUM ANHEBEN DES DECKELS HERAUSNEHMBARES GITTER LEITBLECH MIKROSSCHALTER BEFÜLLTER GRASFANGKORB LADEKANAL VERSCHLUSSHAKEN ELEKTROMOTOR 10. DÄMPFER... -
Seite 13: Technische Daten
10 TECHNISCHE DATEN 11 BEDIENUNGSANLEITUNG 11.1 Kontrollen, die vor Anlassen der Maschine durch- MODELL: FD 500 hydrostatischer Frontaufsitzmäher mit Sammeln geführt werden müssen und Direktladung. Folgendes muss kontrolliert werden; • Die Kühllüssigkeit muss niveaugleich sein; MOTOR: KUBOTA D722-E4B-EU-Y2, Diesel EPA /CARB Tier 4, EU •... -
Seite 14: Anlassen Der Maschine
3. Dreht man den Schlüssel in die nächste Position, wird der Betrieb der WICHTIG: auf keinen Fall die Messer einschalten wenn der Maschine beibehalten, aber das Vorderlicht ausgeschaltet. Motor bereits auf der höchsten Drehzahl ist, sondern zunächst den 4. Dreht man den Schlüssel in die letzte Position, wird der Motor ange- Motor auf halbe Kraft bringen und dann die Zapfwelle einkuppeln lassen. -
Seite 15: Nützliche Regeln Für Einen Sachgemäßen Gebrauch
• Die sachgemäß durchgeführte Reinigung nach jedem Arbeitsende ge- Vor dem Mähen den Grund auf Steine, Stöcke, Wurzeln oder währleistet die Langlebigkeit der Maschine und beugt den meisten allge- Fremdkörper absuchen. • meinen Störungen vor. Beim Mähen die Motordrehzahl auf ein Maximum halten, und die Geschwindigkeit je nach Schnitthöhe anpassen. -
Seite 16: Böden An Hängen Und Differential
24 13 SICHERHEITSVORRICHTUNGEN 13.1 Elektronische Sicherheiten 12 ORDENTLICHE EINSTELLUNGEN Am FD 500 empfängt eine elektronische Steuereinheit die Signale, die von den Mikroschaltern am Vorschubpedal, an der Parkbremse und am 12.1 Sitzeinstellung Grasfangkorb gesendet werden. Auf der Basis dieser Signale werden or Arbeitsbeginn wird die Einstellung des Sitzes empfohlen, in die für... -
Seite 17: Überrollbügel
• Bei Arbeiten unter Zweigen ist Vorsicht geboten. Prüfen Sie, dass ig. 25 sich keine niedrigen Zweige oder andere Hindernisse im Überroll- bügel verfangen. Zum Zurückklappen des Überrollbügels wie folgt vorgehen: Die Maschine auf einer ebenen Fläche abstellen. Die Zapfwelle abschalten, das Mähwerk senken und die Parkbrem- se einlegen. -
Seite 18: Außerordentliche Einstellungen
34 ACHTUNG: Die im Folgenden beschriebenen Einstellungen erfordern technische Fachkenntnisse. Wenden Sie sich an eine autorisierte Grillo Werkstatt. 14.1 Einstellungen der Parkbremse Sollte die Parkbremse nicht richtig bremsen, kann man mit Hilfe der Nachstellvorrichtung unter dem Sitz (Abb. 31) die Kontermutter lockern oder anziehen und so die Spannung des an den Hebel verbundenen Kabels ändern. -
Seite 19: Ausrichtung Des Grasfangkorbs
14.4 Einstellungen für die Ausrichtung des Grasfang- 14.5 Einstellung des Grasfangkorb Verschlusshakens korbs Der Verschlusshaken wird mittels der dafür vorgesehenen Schraube (Abb. 41/C) reguliert. Für ein gutes Ergebnis ist die optimale Kopplung zwischen Grasfang- Es ist wichtig, 2 mm Spiel zwischen Haken und Rahmen zu lassen, um das korb und Ladekanal bei geschlossenem Grasfangkorb notwendig. -
Seite 20: Wartung Des Motors
LUFTFILTER ig. 43 ig. 44 Alle 8 Stunden Luftilter (Abb. 45/A) und Luftvorilter (Abb. 45/B) kontrol- lieren und reinigen. Für Wartungsintervalle und Modalitäten halten Sie sich bitte an die in der vorliegenden Anleitung enthaltenen Normen (KA- PITEL 18 ZUSAMMENFASSENDE WARTUNGSTABELLE); für weitere Einzelheiten, die Anleitung für den Motor lesen. -
Seite 21: Wartung Der Batterie
ig. 48 ig. 51 15.4 Wartung des Mähdecks ig. 49 KOMPLETTE ANHEBUNG DES MÄHDECKS Vor Anheben des Mähdecks den Hebel am Verteiler (Abb. 59/1) betä- tigen, dann den Motor abschalten und die Parkbremse einlegen. ACHTUNG: diese Operation nur bei abgeschaltetem Motor und eingelegter Bremse durchführen. -
Seite 22: Außerordentliche Wartungsarbeiten
Motor durchführen. Instrumente. Es wird empiehlt sich, sich an ein autorisiertes Bei abgeschaltetem Motor, Kühllüssigkeit in den Tank mit dem dafür Grillo Zentrum zu wenden. 16.1 Wartung des Versorgungssystems vorgesehenen Deckel (Abb. 57/E) nachfüllen, bis der Tank komplett befüllt ist. -
Seite 23: Wartung Und Ausbau Des Kompletten Mähdecks
DRUCKANGABEN ZUR HYDRAULIKANLAGE ig. 59 Geschlossener Kreislauf: 200 bar Axialkolbenpumpe und Hydraulikmotor Servolenkung 140 bar Verteiler mit Hebeln 140 bar Ladedruck der Hydraulikpumpe 5 bar 16.4 Wartung und Ausbau des kompletten Mähdecks ACHTUNG: die Arbeiten bei abgeschaltetem Motor und ein- gelegter Bremse durchführen. -
Seite 24: Wartung Der Riemen
70 6. Das Mähwerk zum Abhängen von der Maschine nach vorne ziehen. Zum Wiedereinbau die Prozedur umgekehrt vornehmen. Bei Ölverlust sich mit dem autorisierten Grillo Servicezentrum in Ver- bindung setzen. ACHTUNG: Beim Wiedereinbau des Mähwerks auf die sachge- mäße Verbindung der Kardanwelle (Abb. 68) und des Ladekanals. -
Seite 25: Wartung Der Stromanlage
SENSOR FÜR DIE TEMPERATUR DES MOTORS ig. 72 • Am Motorkopf erhebt ein Sensor die Temperatur der Kühllüssig- keit Übersteigt die Kühllüssigkeit 95°C Temperatur, sendet der Sensor ein Signal an die elektronische Steuereinheit unter dem Armaturenbrett (Abb.76). Diese aktiviert einen automatischen Reinigungszyklus des Kühlers, indem einige Sekunden lang der Rotationssinn des Lüfterrads invertiert wird und somit der Kühler gereinigt wird. -
Seite 26: Batteriewechsel
STUNDENZÄHLER ig. 81 Der Stundenzähler beindet sich auf dem Armaturenbrett und zeigt die geleistete Betriebsstundenzahl der Maschine an. Drückt man einmal den Knopf unter dem Bildschirm, kann man die Stundenzahl veranschaulichen, die noch bis zum nächsten Ölwechsel fehlt (die Beschriftung OIL leuchtet auf mit der Zahl der noch fehlenden Stunden). -
Seite 27: Störungen Und Deren Behebung
17 STÖRUNGEN UND DEREN BEHEBUNG FD 500 – STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE BEHEBUNG - Die Verbindungskabel kontrollieren Das Armaturenbrett bleibt abge- - Das Niveau des Elektrolyten der Batterie prüfen Die Batterie liefert keinen - Die Batterie wieder auladen schaltet, mit dem Zündschlüssel... - Seite 28 FD 500 - STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE BEHEBUNG - Reifendruck kontrollieren Mähwerk ist falsch geneigt - Die sachgemäße Neigung des Mähwerks wieder einstellen.. - Die sachemäße Montage der Messer kontrollieren Messer sind nicht leistungs- - Messer schleifen oder wechseln fähig...
-
Seite 29: Zusammenfassende Wartungstabelle
18 ZUSAMMENFASSENDE WARTUNGSTABELLE ZUSAMMENFASSENDE WARTUNGSTABELLE Nach den Alle 8 Alle 40 Alle 50 Alle 75 Alle 100 Alle 150 Arbeit ersten 20 Darüber hinaus Stunden Stunden Stunden Stunden Stunden Stunden Stunden Niveau kontrollieren Motor öl (erster wechseln Wechsel) Motor öl-ilter (erster wechseln Wechsel) -
Seite 30: Abschleppen Der Maschine Bei Abgeschaltetem Motor
Wartung. es möglich, die Seile an dem mit einem Pfeil gekennzeichneten Punkt Setzten Sie sich mit dem autorisierten Grillo Händler in Verbindung für anzuhängen (Abb.88). Kran, Züge und Seile müssen die angemessene die außerordentlichen Wartungsarbeiten und all die Reparationen, die Tragkraft haben. -
Seite 31: Eg- Konformitätserklärung
- www.grillospa.it www.grillospa.it E-mail: grillo@grillospa.it EG- KONFORMITÄTSERKLÄRUNG (2006/42/CE, II A) Der Unterzeichner, Ing. Andrea Pinza, als rechtlicher Vertreter der Firma: GRILLO SPA – Via Cervese, 1701 – 47521 CESENA (FC) – ITALIEN Bescheinigt, dass die unten genannte Maschine: Modell Bezeichnung Motor... - Seite 32 Tel: +39 0547633111 Website: www.grilloagrigarden.co.uk Website: www.grillospa.it E-mail: info@grilloagrigarden.co.uk-mail: grillo@grillospa.it E-mail: grillo@grillospa.it Grillo Australasia Pty Ltd Grillo Deutschland GmbH 14 REBECCA COURT - VIC 3943 SORRENTO - AUSTRALIA PILSENER STRASSE 9 - D-86199 AUGSBURG -DEUTSCHLAND Tel: + 61 0428206225 Tel: + 49 082126879910 Webseite: www.grillodeutschland.de...
