Grillo FD 220E Bedienungsanleitung
Elektrischer frontaufsitzmäher
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Grillo FD 220E
Inhaltszusammenfassung für Grillo FD 220E

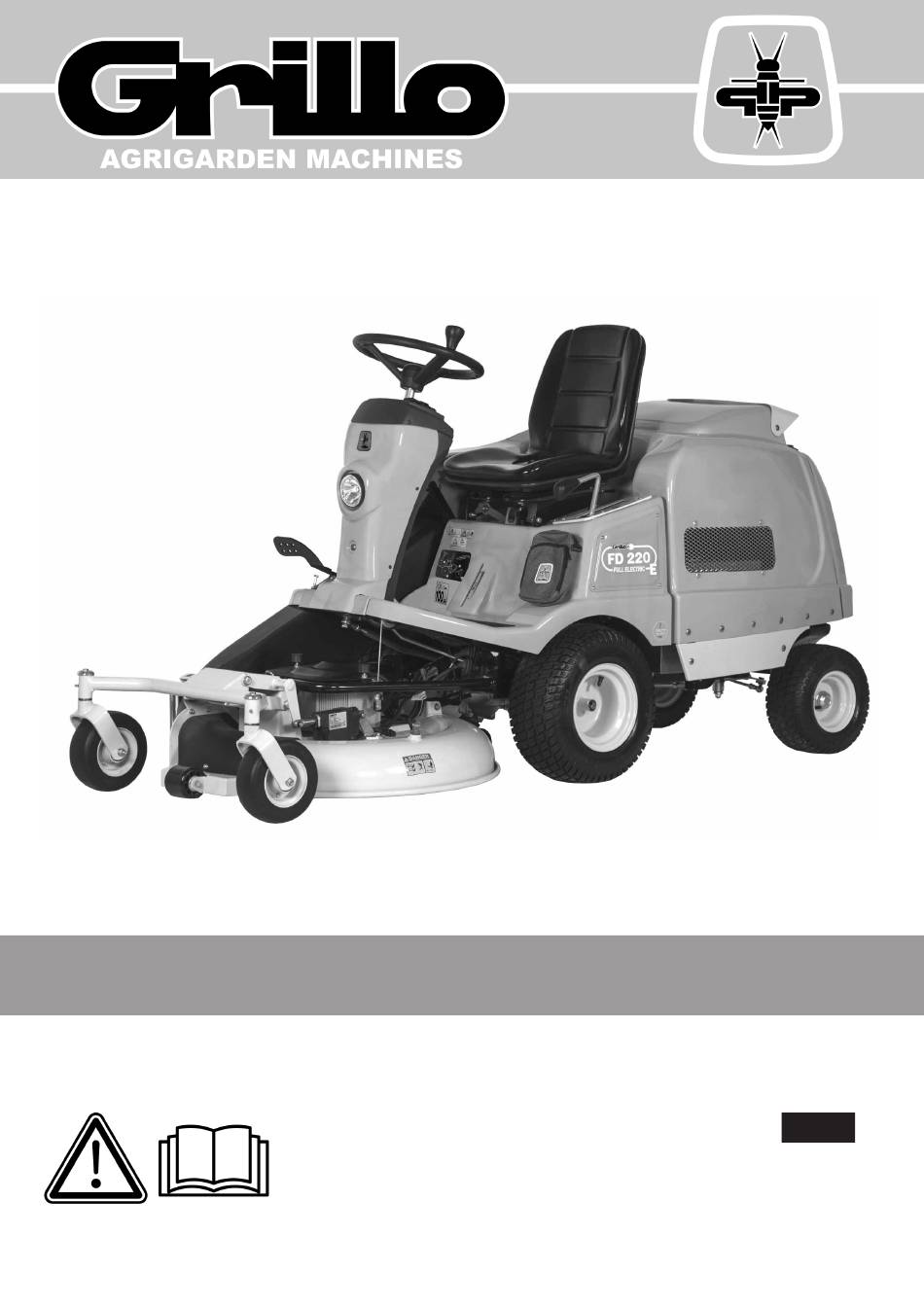

- Seite 1 FD 220E Elektrischer Frontaufsitzmäher BEDIENUNGSANLEITUNG 02620.2024.04...
-
Seite 2: Inhaltsverzeichnis
FD 220E Elektrischer Frontaufsitzmäher / Übersetzung der Originalanleitung INHALTSVERZEICHNIS Einführung .................3 15. Störungen und deren Behebung ...........19 Beschreibung und vorgesehener Einsatz .......3 16. Zusammenfassende Wartungstabelle ........20 17. Einlagerung und längere Nichtbenutzung ......21 Sicherheitsaufkleber ..............4 Allgemeine Sicherheitshinweise ..........5 18. Optionales Zubehör ..............21 Allgemeine Hinweise ..............6... -
Seite 3: Einführung
Sehr geehrter Kunde, Wir bedanken uns für das entgegengebrachte Vertrauen für den Erwerb des Grillo FD 220E und sind zuversichtlich, dass diese Maschine Ihren Ansprüchen entgegenkommt. Für einen optimalen Einsatz und für dessen Wartung im Laufe der Zeit, bitten wir Sie, die in dieser Anleitung enthaltenen Angaben aufmerksam durchzulesen und einzuhalten, damit Ihre Maschine optimal funktioniert und lange hält. -
Seite 4: Sicherheitsaufkleber
SICHERHEITSAUFKLEBER Gefahren und Hinweise Gefahr, die Anleitung Explosionsgefahr nachschlagen Sturzgefahr der Maschine Gefahr durch scharfe Messer und Schleudergefahr durch drehende Messer Schallleistung... -
Seite 5: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE icherheitsVorrichtunGen nfall VorbeuGende orMen Auf der Maschine und in der vorliegenden Anleitung sind Warnhinweise, die durch folgendes Symbol begleitet werden: Vor der Benutzung der Maschine muss obligatorisch die dafür vorgesehene weist auf eine potenzielle Gefahr hin; es ist daher angebracht, besonders Sicherheitskleidung angezogen werden:... -
Seite 6: Allgemeine Hinweise
Verformte oder beschädigte Messer müssen immer gewechselt Höchstgeschwindigkeit vermeiden. werden. • Bein unebenen Alleen die Geschwindigkeit verlangsamen. • Ausschließlich Grillo Original Ersatzteile oder Zubehör benutzen. • An Steigungen und Gefällen die Geschwindigkeit verringern, langsam lenken. • Nur bei Tageslicht oder guter Beleuchtung arbeiten. -
Seite 7: Erläuterung Der Aufkleber
ERLÄUTERUNG DER AUFKLEBER Schnitthöhe Maschinen Schmiernippel-Schema Bodendruck der Vorderräder Batterie abtrennen Batterieanschluss Anhebung / „schwimmende“ Stellung des Mähdecks Parkbremsen - Deaktivierung Manuelle Korbentriegelung... -
Seite 8: Steuervorrichtungen Und Funktionen Der Maschine
STEUERVORRICHTUNGEN UND FUNKTIONEN DER MASCHINE 1. HEBEL FÜR MÄHDECK- ANHEBUNG / MÄHDECK IN 6. DRUCKKNOPF GRASFANGKORB ENTLEERUNG “SCHWIMMENDER” STELLUNG 7. DRUCKKNOPF ZAPFWELLE 2. STEUER 8. ZÜNDSCHLÜSSEL 3. DRUCKKNOPF ECO/TOP 9. PEDAL FÜR VORWÄRTS- UND RÜCKWÄRTSFAHRT 4. DRUCKKNOPF SCHEINWERFER 10. DISPLAY 5. - Seite 9 12. STECKER FÜR WIEDERAUFLADUNG 18. PARKBREMS - DEAKTIVERUNGSHEBEL 13. ANSCHLUSS DER BATTERIE AN DIE MASCHINE 19. SCHEIBE BEI BEFÜLLTEM GRASFANGKORB 14. KNAUF FÜR DEN AUFDRUCK DER VORDERRÄDER AUF 20. ENTSPERRHEBEL DES GRASFANGKORBZYLINDERS DEN BODEN 21. ANSCHLUSSPUNKTE FÜR DIE ANHEBUNG 15. SITZ - STÜTZSTANGE 22.
-
Seite 10: Technische Daten
TECHNISCHE DATEN BEDIENUNGSANLEITUNG MODELL: FD 220E vollelektrischer Frontaufsitzmäher mit Sammeln und Direktladung. DISPLAY Das Farbdisplay zeigt wie folgt (Abb. 2) den Zustand der Maschine an VERSORGUNG: Litium – Ion LiFePO4 Akku. A. Stand der Batterieladung B. Pedalstellung STROMANLAGEN SPANNUNG: 48 V C. -
Seite 11: Pedal Für Vorwärts- Und Rückwärtsfahrt
SCHNITTMODALITÄT TOP/ECO durch Aufl adung wieder zu beleben. In diesem Fall muss man sich an die Service-Werkstatt wenden. Man kann per Druckknopf unter zwei Schnittmodalitäten TOP/ECO (Abb. 7/A) wählen: Abb. 3 • Die „TOP“ Modalität erlaubt das Optimum der Leistungen bei schwierigen Bedingungen. -
Seite 12: Beendigung Der Arbeit
Das Mähwerk muss auf einen festen Grund gestellt werden, die Schnitthöhe WICHTIG: Die Zapfwelle einige Meter vor der zu bearbeitenden auf die niedrigste Stufe gesenkt werden, die dafür vorgesehene Düse Fläche einschalten; so werden Mähwerk und Ladekanal sauber (Abb. 8) an den Wasserschlauch angeschlossen werden und das Wasser gemacht und der Messermotor wird nicht überansprucht. -
Seite 13: Sicherheitsvorrichtungen
Anleitung vorgegebenen Sicherheitslimits, Max. 15° (26%). SICHERHEITSVORRICHTUNGEN 10.2 PARKBREMSE Die Maschine FD 220E ist mit einem elettromechanischen Antriebssystem 10.1 ELEKTRONISCHE SICHERHEITEN ausgerüstet, daher reicht das Loslassen des Pedals für Vorwärts – und Rückwärtsgang aus. Die Parkbremse wird automatisch aktiviert, wenn Die elektronischen Steuereinheiten der Maschine führen die Kontrollen... -
Seite 14: Einstellung Des Bodendrucks Der Vorderräder
11.3 EINSTELLUNG DES BODENDRUCKS DER ACHTUNG: Die im Folgenden beschriebenen Einstellungen VORDERRÄDER erfordern technische Fachkenntnisse. Wenden Sie sich an eine autorisierte Grillo Werkstatt. Das Mähdeck ist an einem Ende von einer regulierbaren, am Maschinenrahmen verankerten Feder aufgehängt. Mit dem Knauf 12.1 EINSTELLUNG DES MÄHWERKS unterhalb des Sitzes (Abb. -
Seite 15: Einstellungen Für Die Ausrichtung Des Grasfangkorbs
12.2 EINSTELLUNGEN FÜR DIE AUSRICHTUNG DES zum Stillstand kommen, wenden Sie sich bitte an die autorisierte Service-Werkstatt. GRASFANGKORBS WICHTIG: Die Maschine hält an wenn das Pedal weiter gedrückt Für ein gutes Ergebnis ist die optimale Kopplung zwischen Grasfangkorb wird, wenn 10 km/h im Vorwärts – oder 6 km/h im Rückwärtsgang und Ladekanal bei geschlossenem Grasfangkorb notwendig. -
Seite 16: Ordentliche Wartung Und Schmierung
AUSSERORDENTLICHE WARTUNG ACHTUNG: Die in diesem Kapitel enthaltenen Vorgänge erfordern die technischen Fachkenntnisse und dafür vorgesehene Instrumente. Es wird empfi ehlt sich, sich an ein autorisiertes Grillo Zentrum zu wenden. ACHTUNG: Wartungsarbeiten bei abgeschalteter Maschine und 13.2 WARTUNG DER BATTERIE bei abgeklemmter Batterie mit dem Batterietrenngriff durchführen. -
Seite 17: S Chleifen Der M Esser
„FLOAT“ (Abb. 6) befi ndet. • Die 40 - A-Sicherung schützt die 12 V – Dienste (Abb. 31/B). 5. Folgendes abtrennen: Bei Anhalten der elektrischen Störungen einen autorisierten Service - Den Stromanschluss des Motors des Messers (Abb. 28/A); anrufen. Auf keinen Fall aufwendige Reparaturen vornehmen, ohne über - Den Anschluss des Temperaturfühlers und den Encoder-Sensor die Mittel und Fachkenntnisse zu verfügen. -
Seite 18: Batteriewechsel
ikroschalter bei befüllteM rasfanGkorb lektronische teuereinheiten Der Mikroschalter bei befülltem Grasfangkorb ist im Grasfangkorb Die Maschine ist mit 2 elektronischen Steuereinheiten ausgestattet: montiert und wird durch einen Schwenkteller betätigt (Abb. 33). Bei eine ist für das elektromechanische Getriebe (Abb. 36/A) und eine ist befülltem Grasfangkorb sendet er automatisch ein Signal zum Abschalten für den elektrischen Motor am Mähdeck (Abb. -
Seite 19: Störungen Und Deren Behebung
STÖRUNGEN UND DEREN BEHEBUNG FD 220E - STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE BEHEBUNG - Den sachgemäßen Anschluss der Batterie an die Maschinen Stromanlage mit Hilfe des roten Hebels Die Batterie ist nicht sachgemäß angeschlossen oder ist prüfen leer Die Maschine springt nicht - Mit Hilfe des Batterieladegeräts die Ladung der Batterie... -
Seite 20: Zusammenfassende Wartungstabelle
FD 220E - STÖRUNGEN UND DEREN BEHEBUNG STÖRUNG URSACHE BEHEBUNG Die Parkbremse legt sich Fehler T 9,2 BRAKE - Aktivieren Sie die Parkbremse mit Hilfe des Hebels, der nicht automatisch ein - Die Parkbremse wurde deaktiviert an der das elektromechanische Getriebe angebracht ist - Den Reifendruck messen und den korrekten Falsche Neigung des Mähdecks... -
Seite 21: Einlagerung Und Längere Nichtbenutzung
Setzten Sie sich mit dem autorisierten Grillo Händler in Verbindung für die außerordentlichen Wartungsarbeiten und all die Reparationen, die Fachkenntnisse erfordern. 20.2 IDENTIFIKATIONSDATEN Jedes Mal, wenn Sie sich mit dem Grillo Händler in Verbindung setzen, immer Folgendes mit angeben: Modellname ....................Seriennummer .................. -
Seite 22: Ersatzteile
Garantieschein aushändigen, indem eine Kopie des Garantiescheins von der Grillo Webseite ausgedruckt wird. Transport, Inspektionen und Verschleißteile gehen zu Lasten des Kunden. Jegliche Änderung oder unsachgemäßer, nicht von Grillo autorisierter Einsatz hat den Verfall der Garantie zur Folge. Für Batterie, Motor des Messers und elektromechanisches Gebläse gelten die Bedingungen der jeweiligen Hersteller. -
Seite 23: Konformitätserklärung
GRILLO SPA – Via Cervese, 1701 – 47521 CESENA (FC) – ITALY declare that the following machinery: / dichiaro che la macchina di seguito indicata: / déclare que la machine suivante: / Hiermit erkläre ich, dass folgende Maschine: / declara que la siguiente máquina:... - Seite 24 Tel: (+ 44) 01889569149 Website: www.grillospa.it Website: www.grilloagrigarden.co.uk E-mail: grillo@grillospa.it E-mail: info@grilloagrigarden.co.uk Grillo Australasia Pty Ltd Grillo Deutschland GmbH 14 REBECCA COURT - VIC 3943 SORRENTO - AUSTRALIA GUNTERSRIETHER STR.14 - 91224 HARTMANNSHOF - DEUTSCHLAND Tel: (+ 61) 0428206225 Tel: (+ 49) 09154949216 Website: www.grilloaustralia.com.au...
