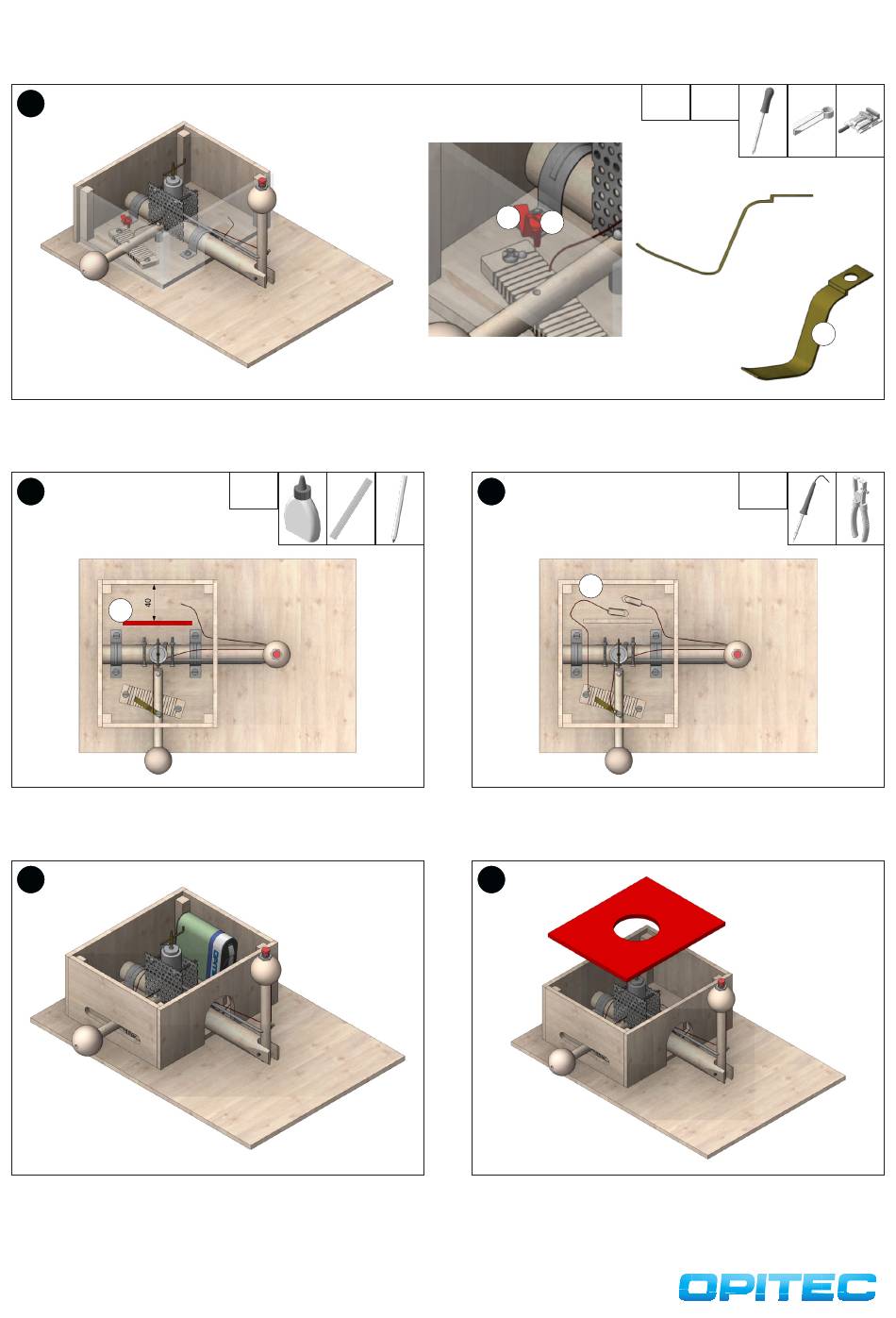

Opitec 105.048 Montageanleitung Seite 7

Bauanleitung 105048
Senkrechtstarter
20
Den gebohrten Messingstreifen (19) wie oben gezeigt biegen. Anschließend mit einer Schraube (24) auf dem Drehzahlregler befestigen.
21
6
Die Holzleiste (6) wie abgebildet im Abstand von 40mm zum Aussen-
rahmen auf die Bodenplatte leimen.
23
Eine 4,5 Volt Flachbatterie wie oben gezeigt einlegen und die beiden
Büroklammern an den Polen der Batterie anstecken (anschließen).
7
6
19
24
22
27
Ein ca. 200mm langes Stück der Schaltlitze (27) beidseitig abisolieren, verzinnen und wie abgebildet
am Drahtende des Widerstandes anlöten und am anderen Ende eine Büroklammer anlöten. Das vom
Motor kommende Kabelende am Schleifer (19) anlöten. Am noch freien Kabelende des Steuerknüp-
pels ebenso eine Büroklammer anlöten.
24
Den Deckel nach Schablone (D) Bohren und anschließend aufsetzen.
