Bauanleitung 105048
Senkrechtstarter
7
15

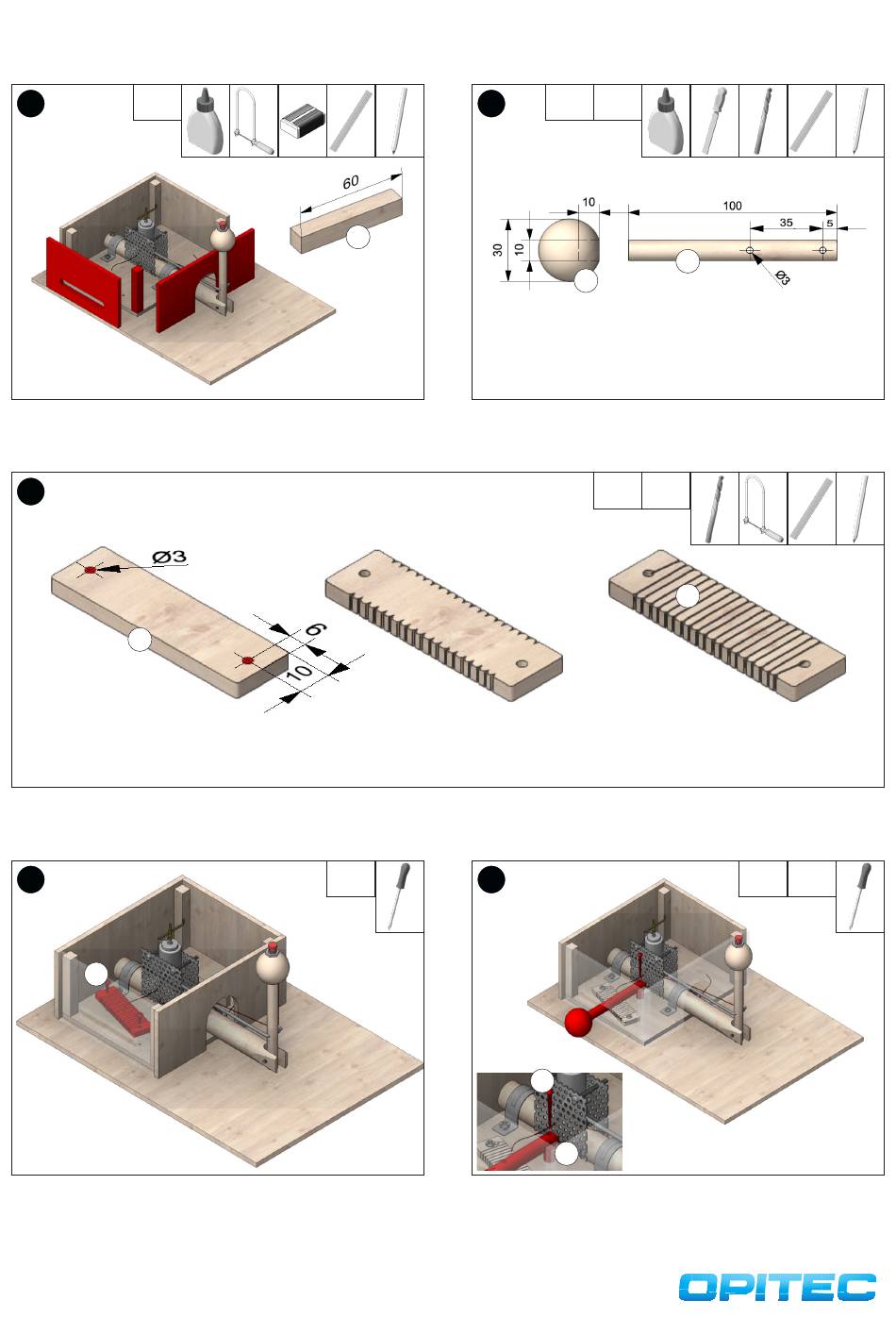

Von der Holzleiste (7) 4 Stücke á 60mm ablängen und Sägeschnitte
säubern. Den Rahmen wie abgebildet um die Bodenplatte leimen und
die Holzleisten (60mm) zur Verstärkung in die Ecken einleimen.
17
5
Auf der Sperrholzleiste (5) die Position der Bohrungen ø3 übertragen und durchborhen. An den Seitenkanten wie abgebildet Kerben einsägen. Den
Widerstandsdraht (21) wie abgebildet um die Holzleiste wickeln.
18
24
Den fertigen Widerstand mit 2 Schrauben (24) auf der Bodenplatte in
den 2 dafür vorgesehenen Bohrungen schräg befestigen!
6
16
7a
In die zweite Holzkugel (16) eine Sacklochbohrung ca. 10mm tief bohren.
Auf dem übrigen Rundstab (9) die beiden Bohrungen ø3mm markieren und
durchbohren. Anschließend den Rundstab in die Bohrung leimen.
24
19
Den Drehzahlregler durch das Langloch im Rahmen führen und zusam-
men mit der Schraube (25) und dem Distanzröllchen (17) auf der noch
freien Bohrung platzieren.
9
16
9a
16
5
21
21
25
17
17
25
