Bauanleitung 105048
Senkrechtstarter
2

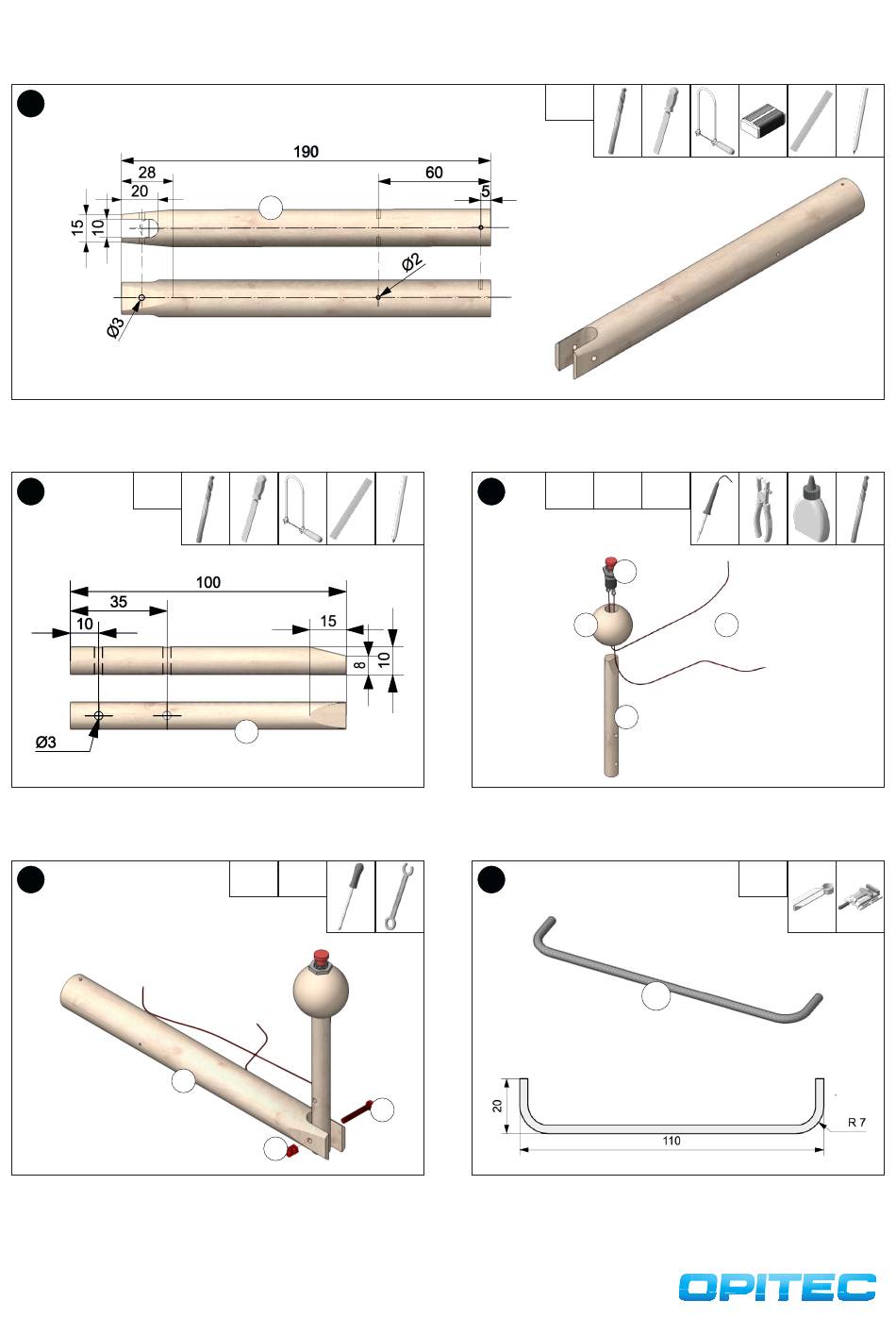

Den Rundstab (8) auf 190mm ablängen. Anschließend die ø10mm Bohrung für den U-Ausschnitt durchbohren. Den U Ausschnitt mit der Laubsäge
aussägen. Das Querloch ø3mm durch die Aussparung bohren. Die restlichen Löcher ø2mm bohren. Abschließend die Seitenflächen des U-Ausschnittes
mit einer Werkstattfeile und Schleifpapier abflachen.
9
3
Den Rundstab (9) halbieren. Anschließend die Position der beiden
ø3mm-Bohrungen abmessen und diese durchbohren. Abschließend
das Stabende mit der Werkstattfeile abflachen.
5
8a
Nun den Steuerknüppel mit Hilfe der Zylinderkopfschraube (22) sowie
zwei Muttern (26) mit der Steuerwelle (8a) verbinden.
3
8a
9a
22
26
22
26
8
12
16
4
12
16
9a
Die Bohrung einer Holzkugel (16) auf ø10mm aufbohren. Von der Schaltlitze (27) 2 Stücke
á 250mm ablängen, beidlseitig abisolieren, verzinnen und jeweils ein Ende an den
Schalteranschlüssen anlöten. Dann wie abgebildet zusammen leimen.
6
Die Gewindestange (20) wie abgebildet nach Biegeschablone (D)
vorsichtig im Schraubstock biegen.
27
27
20
20a
