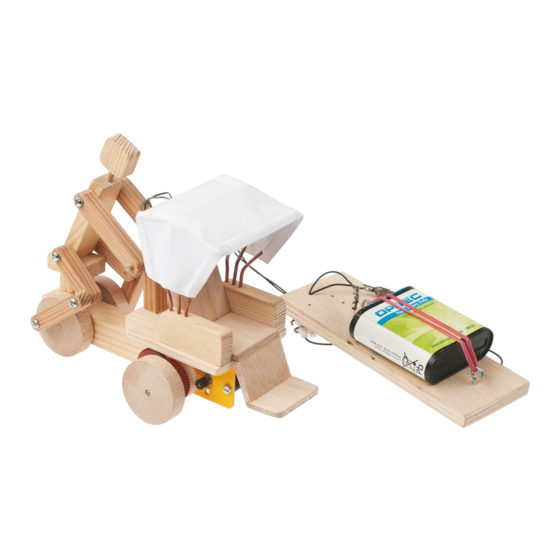

1 0 1 . 8 7 6
R i k s c h a m i t H a n d y h a l t e r
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fer-
tigstellung nicht um Artikel mit Spielzeugcharakter allge-
mein handelsüblicher Art, sondern um Lehr- und Lernmittel
als Unterstützung der pädagogischen Arbeit.
1
D101876#1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 101.876
Inhaltszusammenfassung für Opitec Hobbyfix 101.876
- Seite 1 R i k s c h a m i t H a n d y h a l t e r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fer- tigstellung nicht um Artikel mit Spielzeugcharakter allge- mein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Fahrzeug als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: 2.1 Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird gesägt, gefeilt, gebohrt und geschliffen; anreißen nach Vorlagen; Verbindung: verleimen (Weißleim) schrauben...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Fahrgestell Kiefernleiste 20 x 20 x 200 mm Sitz/Armlehnen/Verstärkung Körper/Kopf Kiefernleiste 10 x 20 x 150 mm Arme/Beine Kiefernleiste 10 x 10 x 200 mm Grundträger Sperrholz 5 x 65 x 115 mm Sitz Sperrholz 5 x 40 x 130 mm...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung: 6. Plan-Übersicht 6.1 Herstellung der Einzelteile für Fahrradsitz, Figur, Verstärkung und Armlehnen 6.2 Herstellung und Montage Fahrgestell 6.3 Herstellung und Montage Rikschasitz 6.4 Herstellung und Montage Grundträger 6.5 Bohren und Montage der Räder 6.6 Montage Rikschasitz mit Armlehnen und Fahrradsitz 6.7 Herstellung und Montage Figur 6.8 Montage der Figur auf die Rikscha 6.9 Herstellung und Montage der Dachbügel mit Dach... - Seite 5 6.1 Herstellung der Einzelteile für Fahrradsitz, Figur, Verstärkung und Armlehnen 6.1.1 Kiefernleisten (2) 10 x 20 x 150 mm nach Zeichnung anreißen und Teile ablängen. Hinweis Die beiden Reststücke (2g/2f ) fallen wegen den Sägeschnitten kürzer aus! 20,0 30,0 65,0 35,0 45,0 45,0...
- Seite 6 6.1.4 Ecken der Leistenzuschnitte (2e) nach Zeichnung oben abrunden und jeweils 3 Sacklochbohrungen ca. 15 mm tief ø 2 mm für Dachstreben bohren. 45,0 6.1.5 Leistenreststück (2g) halbieren. 6.1.6 Alle Teile (2a/2b/2c/2d/2f/2g) versäubern. 6.2 Herstellung und Montage Fahrgestell 6.2.1 Von der Kiefernleiste (1) 20 x 20 x 200 mm ein Teil (1a) mit 110 mm ablängen und ø 4,5 mm durchbohren. Leiste versäubern.
- Seite 7 6.3 Herstellung und Montage Rikschasitz 6.3.1 Nach Schneideskizze Sperrholzzuschnitte (5) 5 x 40 x 130 mm aufteilen und Teile absägen. 70,0 40,0 25,0 25,0 6.3.2 Zuschnitt (5a) nach Zeichnung unten 20°anschrägen und oben abrunden. 40,0 6.3.3 Zuschnitt (5b) nach Zeichnung an beiden Enden 20°anschrägen. Hinweis Darauf achten, dass beim Anschrägen das Werkstück von der richtigen Seite bearbeitet wird! 40,0...
- Seite 8 6.3.4 Zuschnitt (5c) an beiden Enden 20° anschrägen. Hinweis Darauf achten, dass beim Anschrägen das Werkstück von der richtigen Seite bearbeitet wird! 40,0 6.3.5 Zuschnitt (5d) unten 20° anschrägen und oben Ecken nach Zeichnung abrunden. 40,0 6.3.6 Alle Teile (5a/5b/5c/5d) versäubern und nach Zeichnung zum Rikschasitz zusammenleimen. Hinweis Wir empfehlen den Sitz wie in der Zeichnung dargestellt auf einer ebenen Unterlage liegend zu-sam- menzuleimen!
- Seite 9 6.5 Bohren und Montage der Räder 6.5.1 Nach Zeichnung zwei Räder (8) ø 2 mm durchbohren. 6.5.2 Vom Rundstab (6) ein Stück (6a) mit 42 mm Länge absägen und versäubern. 6.5.3 Achse (6a) bündig in die Mittelbohrung eines gebohrten Rades (8a) leimen. 6.5.4 Rad (8a) mit Achse (6a) in die 4mm-Bohrung des Fahrgestells stecken und von der Gegenseite das zweite Rad (8a) bün- dig so aufleimen, dass die 2mm-Bohrung um 180°...
- Seite 10 6.7 Herstellung und Montage der Figur 6.7.1 Nach Schneideskizze Maße auf die Holzleisten (3) übertragen, bohren und anschließend aussägen. Alle Teile versäu- bern. 60,0 50,0 40,0 40,0 50,0 40,0 30,0 35,0 6.7.2 Vom Rundstab (6) ein Stück (Lenker/6b) mit 45 mm Länge und ein Stück (Hals/6c) mit 25 mm Länge absägen und ver- säubern.
- Seite 11 6.8 Montage der Figur auf der Rikscha 6.8.1 Je eine Schraube (10) durch die 3,5mm-Bohrung der Unterschenkel (3c) stecken. Figur auf den Fahrradsitz setzen und die Schrauben in die 2mm-Bohrungen der Räder (8a) befestigen, so dass sich die Beine um die Schraube (10) leicht drehen können.
- Seite 12 6.9.2 Dachbbügel (7) in die 2mm-Bohrungen der Armlehnen stecken. Anschließend den vorderen und den hinteren Dachbü- gel um ca. 20° aufbiegen (s. Zeichnung) ca. 20 ° nach hinten biegen ca. 20 ° nach vorne biegen 6.9.3 Dach (12/Seite 13) ausschneiden und Klebelaschen nach innen falten. Nun die Seitenteile nach innen falten. 6.9.4 Dach auf die Dachbügel legen und Klebelaschen jeweils um den vorderen und hinteren Dachbügel legen.
- Seite 13 7. Schablonen M 1 : 1 Grundträger (4) 80,0 65,0 Dach (12) Klebelasche D101876#1...
