Achtung!
Dieses Produkt enthält verschluckbare Kleinteile.
Es besteht Erstickungsgefahr!
Hinweis:
Wegen der Brandgefahr
Kerzen nie unbeaufsichtigt
abbrennen lassen!
D104689#1
1 0 4 . 6 8 9

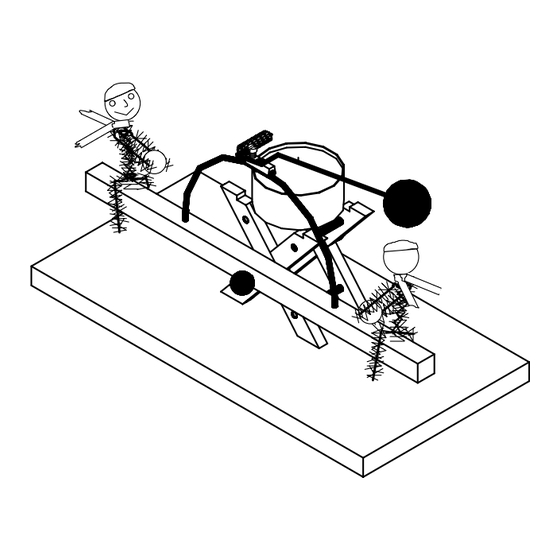

T h e r m o w i p p e
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
Werbung
Verwandte Anleitungen für Opitec 104.689
Inhaltszusammenfassung für Opitec 104.689
- Seite 1 T h e r m o w i p p e Achtung! Dieses Produkt enthält verschluckbare Kleinteile. Es besteht Erstickungsgefahr! Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter Hinweis: allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: mechanisches Spielzeug als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe; 2. Materialkunde: 2.1 Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein, Bearbeitung: alle Hölzer müssen gesägt, gefeilt, gebohrt und geschliffen werden; Anreißen nach Maß...
- Seite 3 4. Stückliste: Baugruppe Material Menge Abbildung / Teile-N° Größe Grundplatte Kiefernbrett 10 x 100 x 200 mm Wippe Kiefernleiste 10 x 10 x 200 mm Kiefernleiste 5 x 10 x 300 mm Buchenrundstab ø 3 x 150 mm Wippmechanismus Schweißdraht ø...
- Seite 4 5. Explosionszeichnung: M 1 : 2 6. Fertigung und Montage 6.1 Herstellung und Montage der Wippe 6.2 Herstellung und Montage des Wippmechanismus 6.3 Herstellung und Montage der Figuren 6.4 Endmontage und Funktionskontrolle D105434#1...
- Seite 5 6.1. Herstellung und Montage der Wippe 6.1.1 Quadratleiste (2) nach Zeichnung bohren. Hinweis: Unterschiedliche Bohrdurchmeser beachten! 6.1.2 Nach Zeichnung Teile für den Wippbock auf die Leiste (3) übertragen und aussägen. Hinweis: Bohrungen gleich markieren und Teile nach dem Aussägen in einem Arbeitsgang bohren. 6.1.3 Nach dem Bohren die Aussparungen für die Überplattung und die Kerzenführung herausarbeiten.
- Seite 6 6.1.4 Vier Stücke mit 30 mm Länge vom Rundstab (4) ablängen und versäubern. Anschließend alle Teile zum Wippbock zusammenleimen. Hinweis: Im weiteren Verlauf wird der Aufbau der Thermowippe mit Überplattung des Wippbocks beschrieben. 6.1.5 Vom Schweißdraht (5) ein Stück mit 60 mm Länge (5a) abtrennen und entgraten. Eine Holzkugel (13) auf ein Ende des Schweißdrahtstückes (5a) kleben.
- Seite 7 6.2.3 Lüsterklemme (10) auf den Bogen (5b) schieben mit der Schraube fixieren. Anschließend den Bogen mit Alleskleber in die Bohrungen der Wippe (2) kleben. Hinweis: Die Bogenenden schließen bündig mit der Wippe ab! 6.2.4 Den Bügel (6) in die Bohrung der Kugel (8) schieben und mit einem angespitzten Stück vom Rundstab (4) in der Bohrung verklemmen.
- Seite 8 6.3 Herstellung und Montage der Figuren 6.3.1 Vom Biegeplüsch (14) 2 Stücke mit 150 mm (14a) und 2 Stücke mit 50 mm (14b) Länge abschneiden. 6.3.2 Die Zuschnitte (14a) in der Mitte umbiegen und ca. 10 mm von oben eingerückt den Zuschnitt (14b) dazwischen- klemmen.
