Opitec 105.048 Montageanleitung Seite 5

Senkrechtstarter
Vorschau ausblenden Andere Handbücher für 105.048:

Werbung

Bauanleitung 105048
Senkrechtstarter
12
14
17

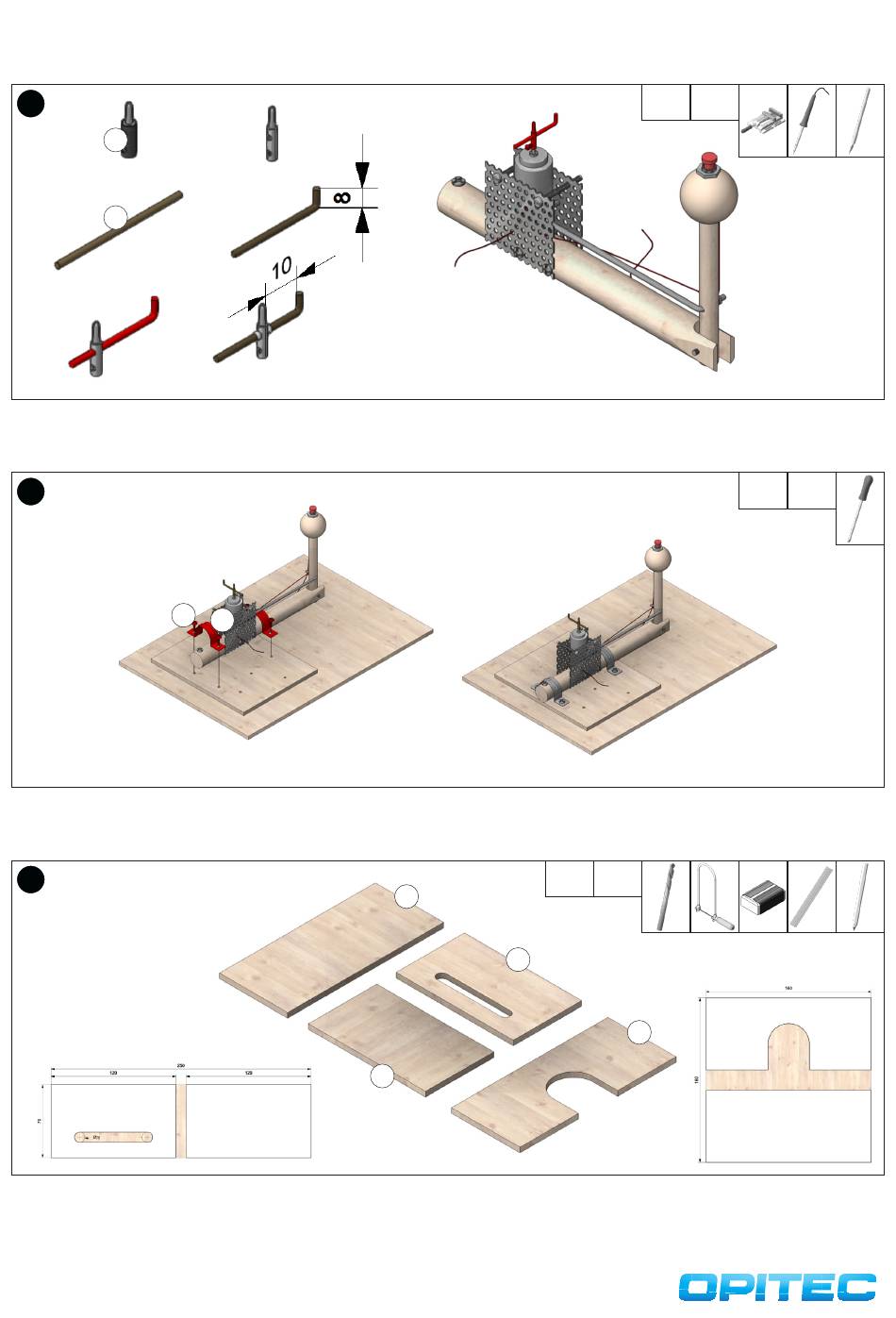

Für den Mitnehmer die Kunststoffhülle des HO-Steckers (14) abtrennen. Hierzu die Schraube herausdrehen und die Kunststoffhülle entfernen. Den
Schweißdraht entgraten und ein Ende 8mm um 90° abwinkeln. Anschließend durch das Querloch des HO-Steckers führen und wie abgebildet 10mm
übersetehemd anlöten. Den Mitnehmer auf die Motorwelle stecken und mit der Schraube befestigen.
13
24
Nun die Steuerung mit den beiden Befestigungsbügeln (13) auf der Bodenplatte drehbar befestigen. Darauf Achten, dass die Sicherungsschraube der
Welle wie abgebildet vor dem Befestigungsbügel sitzt.
14
Die Schablonen für die Rahmenteile (B/C) auf die beiden Sperrhölzer (3/4) übertragen, bohren, aussägen und Sägeschnitte säubern.
5
13
4b
3
3b
4a
14
17
13
4
3a
24
