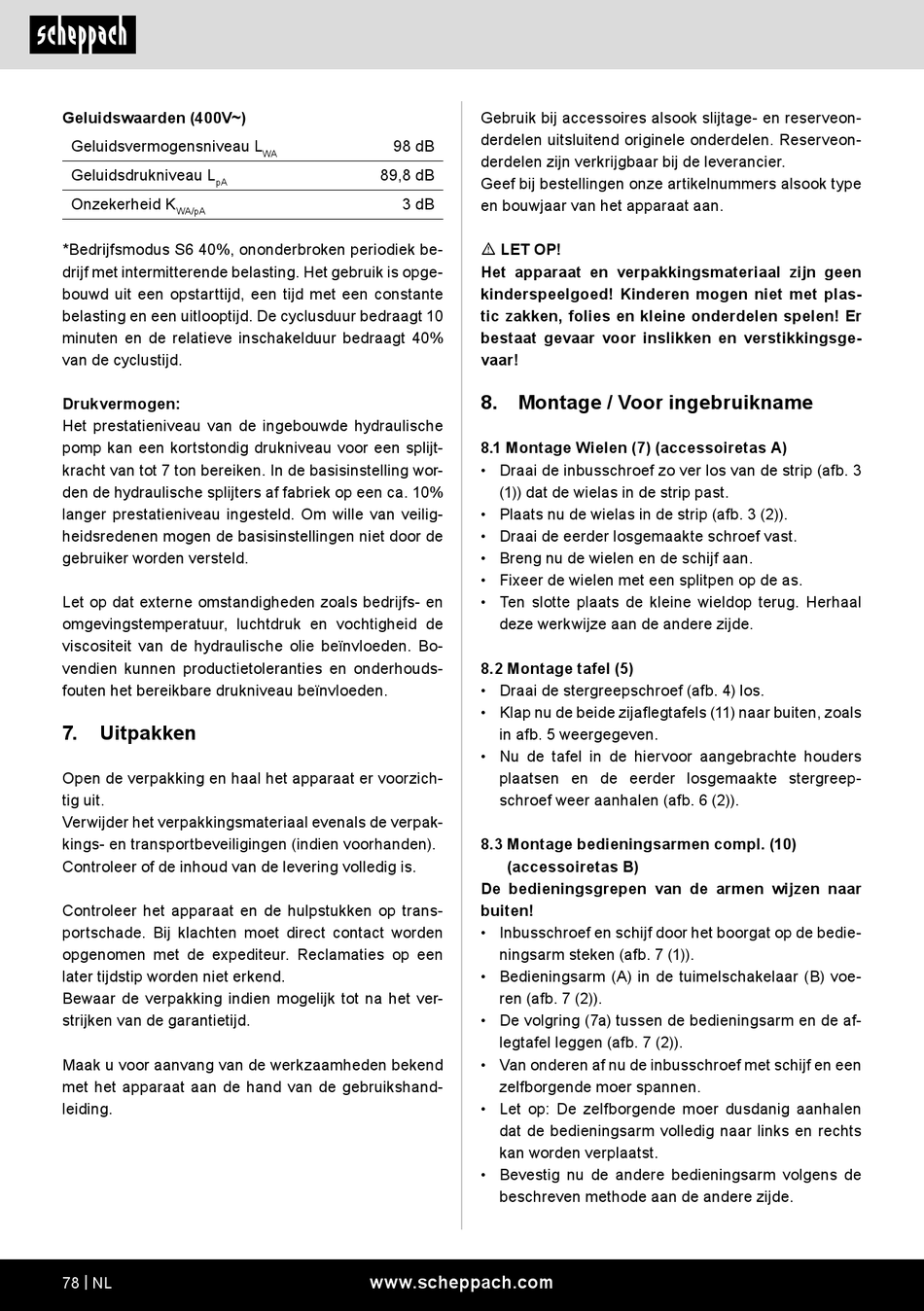

Scheppach HL730 Originalbetriebsanleitung Seite 78

Geluidswaarden (400V~)
Geluidsvermogensniveau L
Geluidsdrukniveau L
pA
Onzekerheid K
WA/pA
*Bedrijfsmodus S6 40%, ononderbroken periodiek be-
drijf met intermitterende belasting. Het gebruik is opge-
bouwd uit een opstarttijd, een tijd met een constante
belasting en een uitlooptijd. De cyclusduur bedraagt 10
minuten en de relatieve inschakelduur bedraagt 40%
van de cyclustijd.
Drukvermogen:
Het prestatieniveau van de ingebouwde hydraulische
pomp kan een kortstondig drukniveau voor een splijt-
kracht van tot 7 ton bereiken. In de basisinstelling wor-
den de hydraulische splijters af fabriek op een ca. 10%
langer prestatieniveau ingesteld. Om wille van veilig-
heidsredenen mogen de basisinstellingen niet door de
gebruiker worden versteld.
Let op dat externe omstandigheden zoals bedrijfs- en
omgevingstemperatuur, luchtdruk en vochtigheid de
viscositeit van de hydraulische olie beïnvloeden. Bo-
vendien kunnen productietoleranties en onderhouds-
fouten het bereikbare drukniveau beïnvloeden.
7. Uitpakken
Open de verpakking en haal het apparaat er voorzich-
tig uit.
Verwijder het verpakkingsmateriaal evenals de verpak-
kings- en transportbeveiligingen (indien voorhanden).
Controleer of de inhoud van de levering volledig is.
Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
Maak u voor aanvang van de werkzaamheden bekend
met het apparaat aan de hand van de gebruikshand-
leiding.
78 | NL
98 dB
WA
89,8 dB
3 dB
www.scheppach.com
Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserveon-
derdelen zijn verkrijgbaar bij de leverancier.
Geef bij bestellingen onze artikelnummers alsook type
en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage / Voor ingebruikname
8.1 Montage Wielen (7) (accessoiretas A)
• Draai de inbusschroef zo ver los van de strip (afb. 3
(1)) dat de wielas in de strip past.
• Plaats nu de wielas in de strip (afb. 3 (2)).
• Draai de eerder losgemaakte schroef vast.
• Breng nu de wielen en de schijf aan.
• Fixeer de wielen met een splitpen op de as.
• Ten slotte plaats de kleine wieldop terug. Herhaal
deze werkwijze aan de andere zijde.
8.2 Montage tafel (5)
• Draai de stergreepschroef (afb. 4) los.
• Klap nu de beide zijaflegtafels (11) naar buiten, zoals
in afb. 5 weergegeven.
• Nu de tafel in de hiervoor aangebrachte houders
plaatsen en de eerder losgemaakte stergreep-
schroef weer aanhalen (afb. 6 (2)).
8.3 Montage bedieningsarmen compl. (10)
(accessoiretas B)
De bedieningsgrepen van de armen wijzen naar
buiten!
• Inbusschroef en schijf door het boorgat op de bedie-
ningsarm steken (afb. 7 (1)).
• Bedieningsarm (A) in de tuimelschakelaar (B) voe-
ren (afb. 7 (2)).
• De volgring (7a) tussen de bedieningsarm en de af-
legtafel leggen (afb. 7 (2)).
• Van onderen af nu de inbusschroef met schijf en een
zelfborgende moer spannen.
• Let op: De zelfborgende moer dusdanig aanhalen
dat de bedieningsarm volledig naar links en rechts
kan worden verplaatst.
• Bevestig nu de andere bedieningsarm volgens de
beschreven methode aan de andere zijde.
