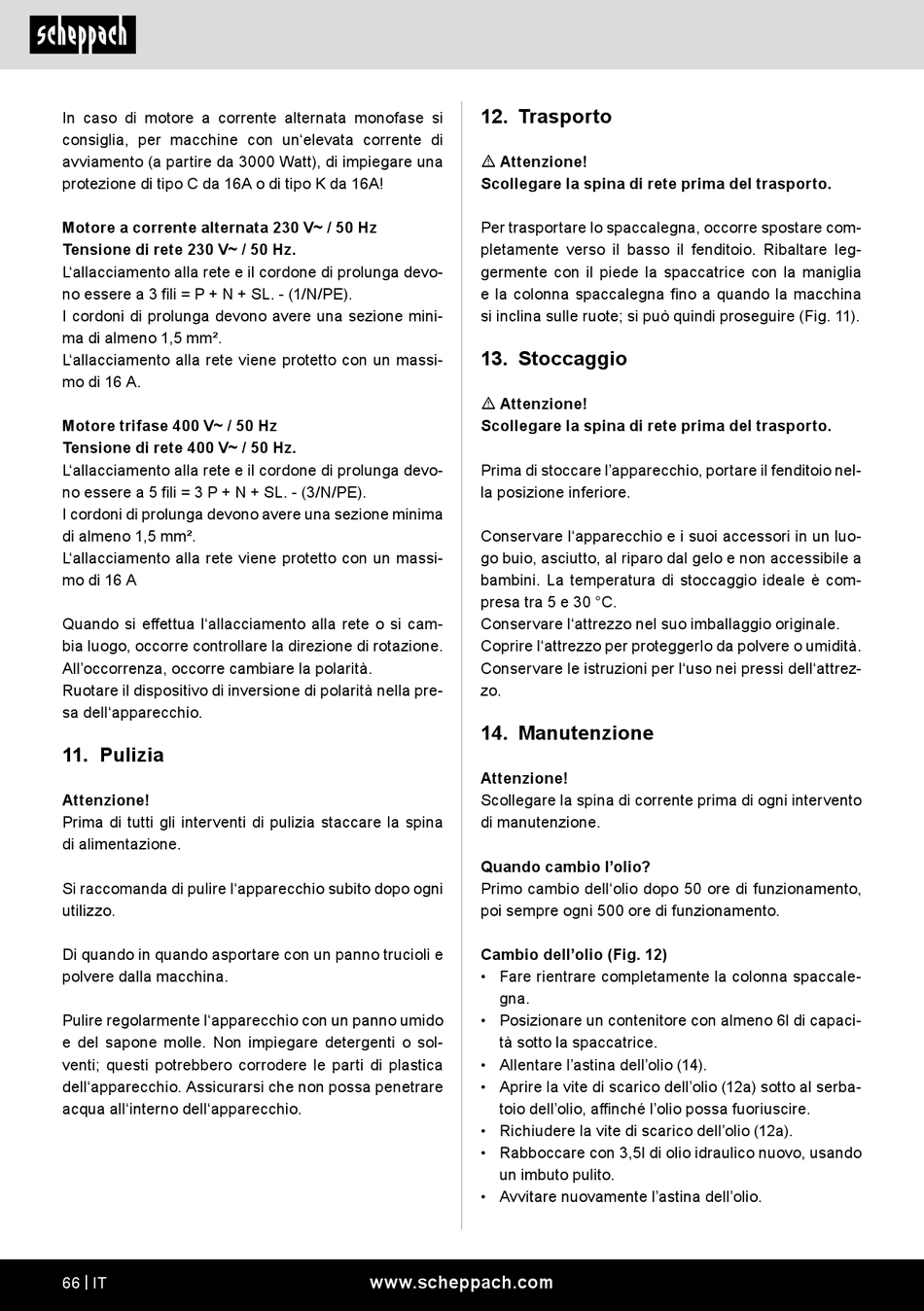

Scheppach HL730 Originalbetriebsanleitung Seite 66

In caso di motore a corrente alternata monofase si
consiglia, per macchine con un'elevata corrente di
avviamento (a partire da 3000 Watt), di impiegare una
protezione di tipo C da 16A o di tipo K da 16A!
Motore a corrente alternata 230 V~ / 50 Hz
Tensione di rete 230 V~ / 50 Hz.
L'allacciamento alla rete e il cordone di prolunga devo-
no essere a 3 fili = P + N + SL. - (1/N/PE).
I cordoni di prolunga devono avere una sezione mini-
ma di almeno 1,5 mm².
L'allacciamento alla rete viene protetto con un massi-
mo di 16 A.
Motore trifase 400 V~ / 50 Hz
Tensione di rete 400 V~ / 50 Hz.
L'allacciamento alla rete e il cordone di prolunga devo-
no essere a 5 fili = 3 P + N + SL. - (3/N/PE).
I cordoni di prolunga devono avere una sezione minima
di almeno 1,5 mm².
L'allacciamento alla rete viene protetto con un massi-
mo di 16 A
Quando si effettua l'allacciamento alla rete o si cam-
bia luogo, occorre controllare la direzione di rotazione.
All'occorrenza, occorre cambiare la polarità.
Ruotare il dispositivo di inversione di polarità nella pre-
sa dell'apparecchio.
11. Pulizia
Attenzione!
Prima di tutti gli interventi di pulizia staccare la spina
di alimentazione.
Si raccomanda di pulire l'apparecchio subito dopo ogni
utilizzo.
Di quando in quando asportare con un panno trucioli e
polvere dalla macchina.
Pulire regolarmente l'apparecchio con un panno umido
e del sapone molle. Non impiegare detergenti o sol-
venti; questi potrebbero corrodere le parti di plastica
dell'apparecchio. Assicurarsi che non possa penetrare
acqua all'interno dell'apparecchio.
66 | IT
12. Trasporto
m Attenzione!
Scollegare la spina di rete prima del trasporto.
Per trasportare lo spaccalegna, occorre spostare com-
pletamente verso il basso il fenditoio. Ribaltare leg-
germente con il piede la spaccatrice con la maniglia
e la colonna spaccalegna fino a quando la macchina
si inclina sulle ruote; si può quindi proseguire (Fig. 11).
13. Stoccaggio
m Attenzione!
Scollegare la spina di rete prima del trasporto.
Prima di stoccare l'apparecchio, portare il fenditoio nel-
la posizione inferiore.
Conservare l'apparecchio e i suoi accessori in un luo-
go buio, asciutto, al riparo dal gelo e non accessibile a
bambini. La temperatura di stoccaggio ideale è com-
presa tra 5 e 30 °C.
Conservare l'attrezzo nel suo imballaggio originale.
Coprire l'attrezzo per proteggerlo da polvere o umidità.
Conservare le istruzioni per l'uso nei pressi dell'attrez-
zo.
14. Manutenzione
Attenzione!
Scollegare la spina di corrente prima di ogni intervento
di manutenzione.
Quando cambio l'olio?
Primo cambio dell'olio dopo 50 ore di funzionamento,
poi sempre ogni 500 ore di funzionamento.
Cambio dell'olio (Fig. 12)
• Fare rientrare completamente la colonna spaccale-
gna.
• Posizionare un contenitore con almeno 6l di capaci-
tà sotto la spaccatrice.
• Allentare l'astina dell'olio (14).
• Aprire la vite di scarico dell'olio (12a) sotto al serba-
toio dell'olio, affinché l'olio possa fuoriuscire.
• Richiudere la vite di scarico dell'olio (12a).
• Rabboccare con 3,5l di olio idraulico nuovo, usando
un imbuto pulito.
• Avvitare nuovamente l'astina dell'olio.
