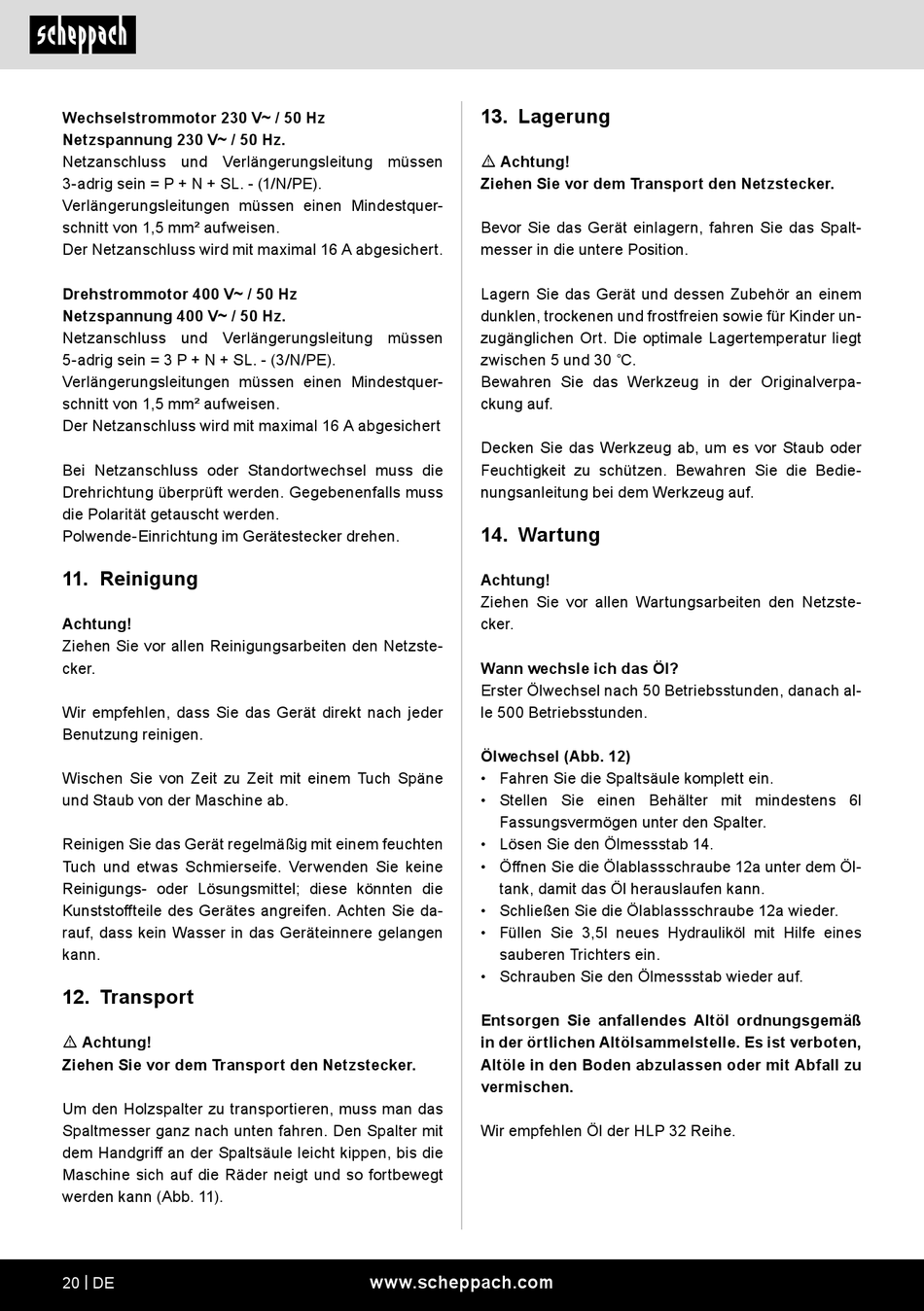

Scheppach HL730 Originalbetriebsanleitung Seite 20

Wechselstrommotor 230 V~ / 50 Hz
Netzspannung 230 V~ / 50 Hz.
Netzanschluss und Verlängerungsleitung müssen
3-adrig sein = P + N + SL. - (1/N/PE).
Verlängerungsleitungen müssen einen Mindestquer-
schnitt von 1,5 mm² aufweisen.
Der Netzanschluss wird mit maximal 16 A abgesichert.
Drehstrommotor 400 V~ / 50 Hz
Netzspannung 400 V~ / 50 Hz.
Netzanschluss und Verlängerungsleitung müssen
5-adrig sein = 3 P + N + SL. - (3/N/PE).
Verlängerungsleitungen müssen einen Mindestquer-
schnitt von 1,5 mm² aufweisen.
Der Netzanschluss wird mit maximal 16 A abgesichert
Bei Netzanschluss oder Standortwechsel muss die
Drehrichtung überprüft werden. Gegebenenfalls muss
die Polarität getauscht werden.
Polwende-Einrichtung im Gerätestecker drehen.
11. Reinigung
Achtung!
Ziehen Sie vor allen Reinigungsarbeiten den Netzste-
cker.
Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab.
Reinigen Sie das Gerät regelmäßig mit einem feuchten
Tuch und etwas Schmierseife. Verwenden Sie keine
Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten Sie da-
rauf, dass kein Wasser in das Geräteinnere gelangen
kann.
12. Transport
m Achtung!
Ziehen Sie vor dem Transport den Netzstecker.
Um den Holzspalter zu transportieren, muss man das
Spaltmesser ganz nach unten fahren. Den Spalter mit
dem Handgriff an der Spaltsäule leicht kippen, bis die
Maschine sich auf die Räder neigt und so fortbewegt
werden kann (Abb. 11).
20 | DE
13. Lagerung
m Achtung!
Ziehen Sie vor dem Transport den Netzstecker.
Bevor Sie das Gerät einlagern, fahren Sie das Spalt-
messer in die untere Position.
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder un-
zugänglichen Ort. Die optimale Lagertemperatur liegt
zwischen 5 und 30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf.
Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen. Bewahren Sie die Bedie-
nungsanleitung bei dem Werkzeug auf.
14. Wartung
Achtung!
Ziehen Sie vor allen Wartungsarbeiten den Netzste-
cker.
Wann wechsle ich das Öl?
Erster Ölwechsel nach 50 Betriebsstunden, danach al-
le 500 Betriebsstunden.
Ölwechsel (Abb. 12)
• Fahren Sie die Spaltsäule komplett ein.
• Stellen Sie einen Behälter mit mindestens 6l
Fassungs vermögen unter den Spalter.
• Lösen Sie den Ölmessstab 14.
• Öffnen Sie die Ölablassschraube 12a unter dem Öl-
tank, damit das Öl herauslaufen kann.
• Schließen Sie die Ölablassschraube 12a wieder.
• Füllen Sie 3,5l neues Hydrauliköl mit Hilfe eines
sauberen Trichters ein.
• Schrauben Sie den Ölmessstab wieder auf.
Entsorgen Sie anfallendes Altöl ordnungsgemäß
in der örtli chen Altölsammelstelle. Es ist verboten,
Altöle in den Boden abzulassen oder mit Abfall zu
vermischen.
Wir empfehlen Öl der HLP 32 Reihe.
