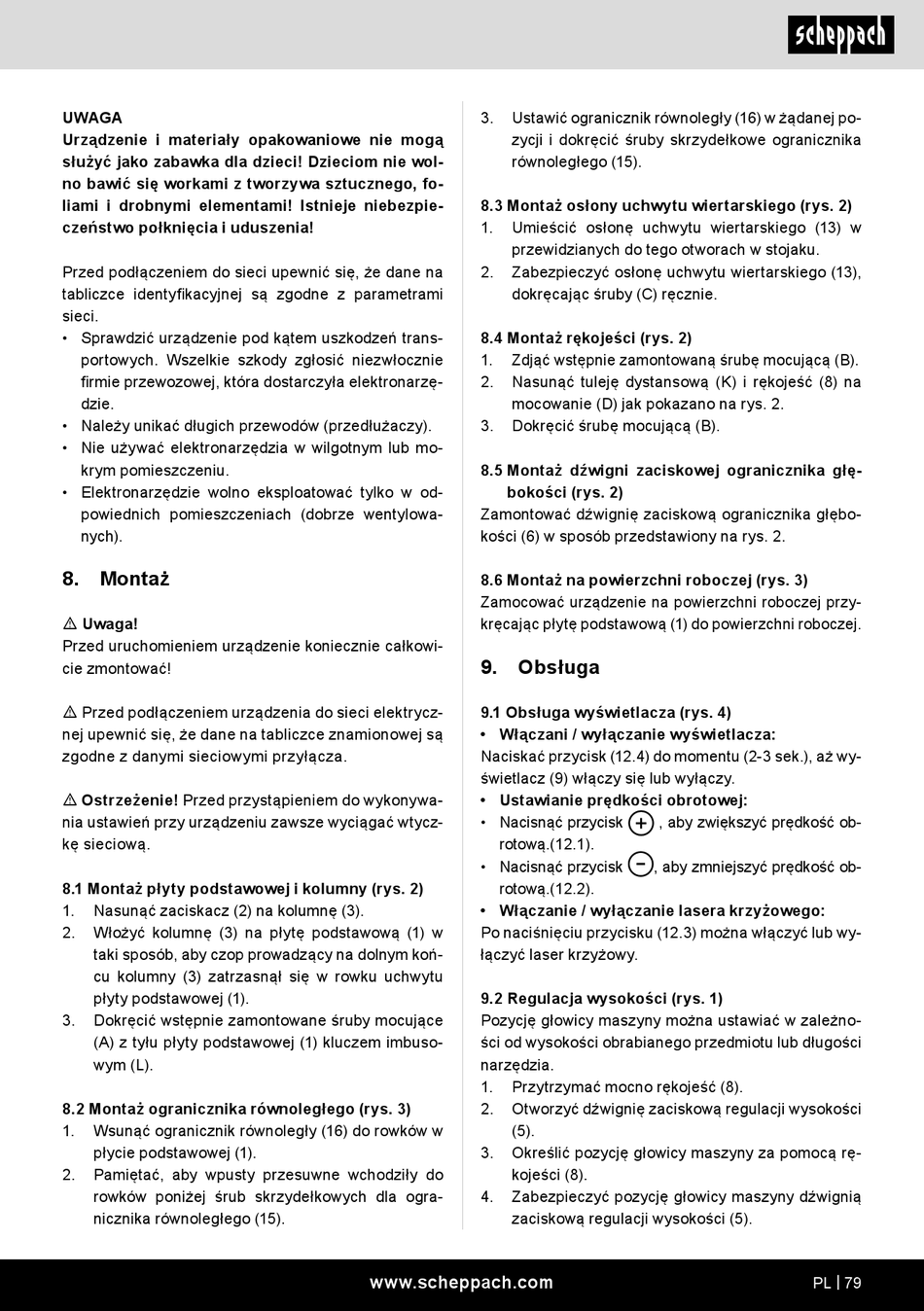

UWAGA
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
Przed podłączeniem do sieci upewnić się, że dane na
tabliczce identyfikacyjnej są zgodne z parametrami
sieci.
• Sprawdzić urządzenie pod kątem uszkodzeń trans-
portowych. Wszelkie szkody zgłosić niezwłocznie
firmie przewozowej, która dostarczyła elektronarzę-
dzie.
• Należy unikać długich przewodów (przedłużaczy).
• Nie używać elektronarzędzia w wilgotnym lub mo-
krym pomieszczeniu.
• Elektronarzędzie wolno eksploatować tylko w od-
powiednich pomieszczeniach (dobrze wentylowa-
nych).
8. Montaż
m Uwaga!
Przed uruchomieniem urządzenie koniecznie całkowi-
cie zmontować!
m Przed podłączeniem urządzenia do sieci elektrycz-
nej upewnić się, że dane na tabliczce znamionowej są
zgodne z danymi sieciowymi przyłącza.
m Ostrzeżenie! Przed przystąpieniem do wykonywa-
nia ustawień przy urządzeniu zawsze wyciągać wtycz-
kę sieciową.
8.1 Montaż płyty podstawowej i kolumny (rys. 2)
1. Nasunąć zaciskacz (2) na kolumnę (3).
2. Włożyć kolumnę (3) na płytę podstawową (1) w
taki sposób, aby czop prowadzący na dolnym koń-
cu kolumny (3) zatrzasnął się w rowku uchwytu
płyty podstawowej (1).
3. Dokręcić wstępnie zamontowane śruby mocujące
(A) z tyłu płyty podstawowej (1) kluczem imbuso-
wym (L).
8.2 Montaż ogranicznika równoległego (rys. 3)
1. Wsunąć ogranicznik równoległy (16) do rowków w
płycie podstawowej (1).
2. Pamiętać, aby wpusty przesuwne wchodziły do
rowków poniżej śrub skrzydełkowych dla ogra-
nicznika równoległego (15).
3. Ustawić ogranicznik równoległy (16) w żądanej po-
zycji i dokręcić śruby skrzydełkowe ogranicznika
równoległego (15).
8.3 Montaż osłony uchwytu wiertarskiego (rys. 2)
1. Umieścić osłonę uchwytu wiertarskiego (13) w
przewidzianych do tego otworach w stojaku.
2. Zabezpieczyć osłonę uchwytu wiertarskiego (13),
dokręcając śruby (C) ręcznie.
8.4 Montaż rękojeści (rys. 2)
1. Zdjąć wstępnie zamontowaną śrubę mocującą (B).
2. Nasunąć tuleję dystansową (K) i rękojeść (8) na
mocowanie (D) jak pokazano na rys. 2.
3. Dokręcić śrubę mocującą (B).
8.5 Montaż dźwigni zaciskowej ogranicznika głę-
bokości (rys. 2)
Zamontować dźwignię zaciskową ogranicznika głębo-
kości (6) w sposób przedstawiony na rys. 2.
8.6 Montaż na powierzchni roboczej (rys. 3)
Zamocować urządzenie na powierzchni roboczej przy-
kręcając płytę podstawową (1) do powierzchni roboczej.
9. Obsługa
9.1 Obsługa wyświetlacza (rys. 4)
• Włączani / wyłączanie wyświetlacza:
Naciskać przycisk (12.4) do momentu (2-3 sek.), aż wy-
świetlacz (9) włączy się lub wyłączy.
• Ustawianie prędkości obrotowej:
• Nacisnąć przycisk
rotową.(12.1).
• Nacisnąć przycisk
rotową.(12.2).
• Włączanie / wyłączanie lasera krzyżowego:
Po naciśnięciu przycisku (12.3) można włączyć lub wy-
łączyć laser krzyżowy.
9.2 Regulacja wysokości (rys. 1)
Pozycję głowicy maszyny można ustawiać w zależno-
ści od wysokości obrabianego przedmiotu lub długości
narzędzia.
1. Przytrzymać mocno rękojeść (8).
2. Otworzyć dźwignię zaciskową regulacji wysokości
(5).
3. Określić pozycję głowicy maszyny za pomocą rę-
kojeści (8).
4. Zabezpieczyć pozycję głowicy maszyny dźwignią
zaciskową regulacji wysokości (5).
