5. Pevne držte nasadzovací nástroj (F).
6. Kľúč na skľučovadlo vrtáka (G) otáčajte v smere
hodinových ručičiek, aby ste zatvorili upínacie
puzdro (E) a zaistili nasadzovací nástroj.
7. Skontrolujte pevné uloženie (F) nasadzovacieho
nástroja.
8. Kľúč na skľučovadlo vrtáka (G) znovu utiahnite.
9.4.2 Uvoľnenie
1. Vyklopte ochranu skľučovadla vrtáka (obr. 13)
smerom nahor.
2. Skľučovadlo vrtáka (G) opäť nasaďte.
3. Kľúč na skľučovadlo vrtáka (G) otáčajte v protis-
mere hodinových ručičiek, dokým nebude možné
vybrať nasadzovací nástroj (F).
4. Kľúč na skľučovadlo vrtáka (G) znovu utiahnite.
9.5 Vyrovnanie obrobku
1. Prostredníctvom displeja (12.3) zapnite krížový
laser.
2. Priesečník dvoch čiar lasera vám zobrazuje pres-
ný stred vrtáka.
3. Vašu značku na obrobku vyrovnajte na laserový
kríž.
9.6 Upnutie obrobku (obr. 6)
Obrábaný obrobok sa musí dať bezpečne upnúť. Ne-
obrábajte obrobky, ktoré sa nedajú upnúť.
Vybranie rýchloupínača musí byť centricky vyrovnané
s otvorom. V opačnom prípade môže rýchloupínač za-
blokovať vrták alebo skľučovadlo pre vrták.
1. Obrobok polohujte pomocou krížového lasera.
2. Uvoľnite rýchloupínaciu páku (17).
3. Rýchloupínač (2) nechajte dosadnúť na obrobok.
4. Rýchloupínaciu páku (17) otočte v smere hodino-
vých ručičiek, aby ste upli obrobok.
5. Na uvoľnenie rýchloupínača (2) otočte rýchloupí-
naciu páku (17) proti smeru hodinových ručičiek.
9.7 Upnutie väčších obrobkov (obr. 6)
Pre väčšie obrobky použite paralelný doraz (16):
1. Uvoľnite krídlové skrutky paralelného dorazu (15)
a paralelný doraz (16) vložte do drážok základnej
dosky.
2. Utiahnite krídlové skrutky paralelného dorazu (15).
3. Obrobok vyrovnajte na paralelnom doraze (16) a
upnite ho rýchloupínačom (2).
Varovanie! Pri obrobkoch, ktoré sú širšie alebo dlhšie
ako horná strana stola, sa postarajte o primerané po-
dopretie, napr. pomocou podstavcov alebo kôz.
Obrobky, ktoré sú dlhšie alebo širšie ako základná dos-
ka stolovej vŕtačky, sa môžu preklopiť, ak nie sú pev-
ne podopreté. Ak sa obrobok preklopí, môže poškodiť
ochranu skľučovadla vrtáka alebo rezný nástroj.

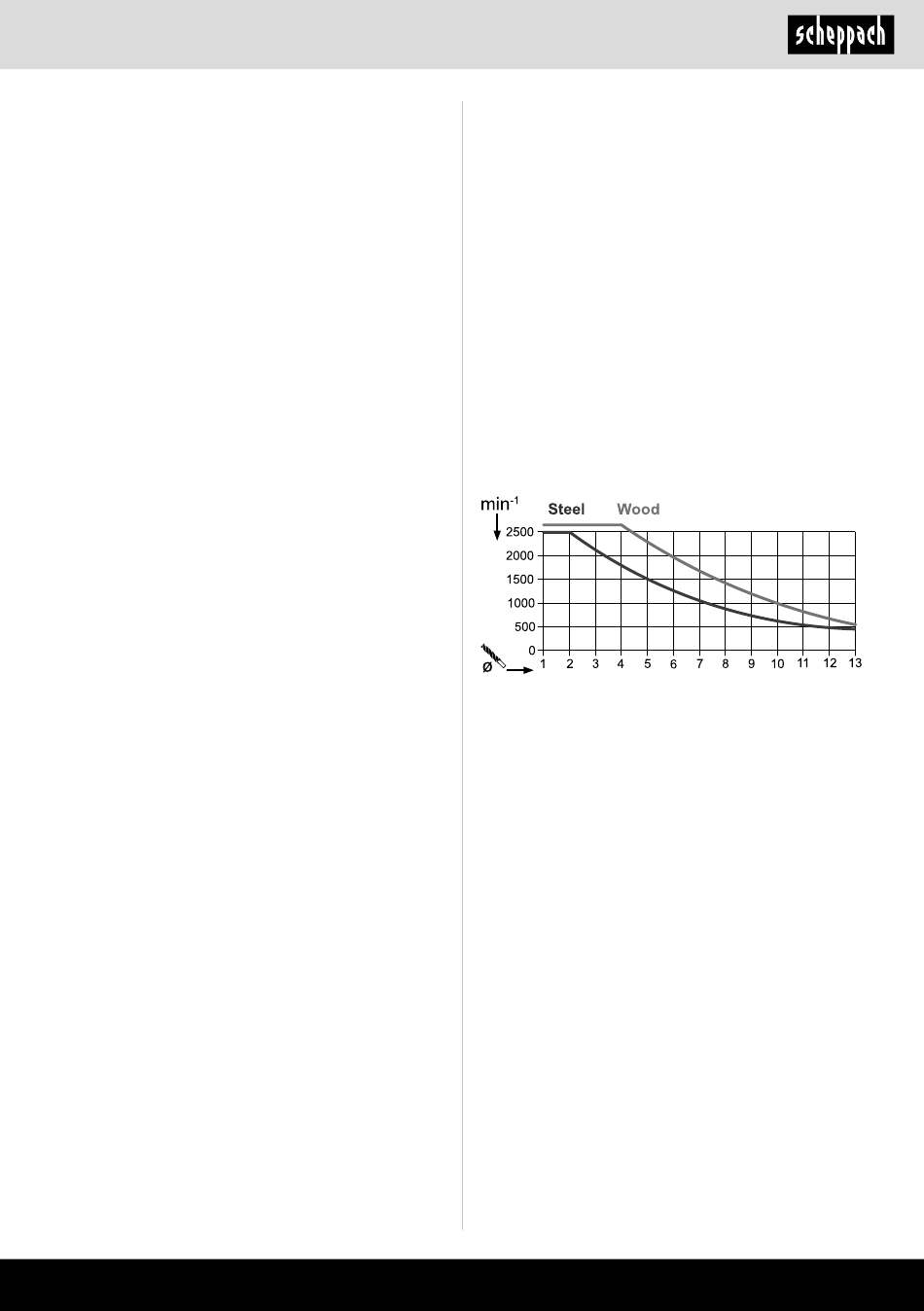

9.8 Nastavenie otáčok (obr. 4)
Správne otáčky sa musia nastaviť v závislosti od obrá-
baného obrobku a podľa priemeru nástroja.
9.8.1 Elektronická regulácia otáčok:
Pomocou elektronickej regulácie otáčok môžete nasta-
viť otáčky:
Pomocou regulátora otáčok (12.1/12.2) nastavte otáčky.
Aktuálne otáčky je možné vyčítať na displeji (9).
9.9 Zapnutie/vypnutie (obr. 1)
m Dávajte pozor na to, aby bola ochrana skľučo-
vadla vrtáka (13) pred zapnutím sklopená nadol.
Zapnutie: Na zapnutie prístroja stlačte zapínač (11).
Vypnutie: Na vypnutie prístroja stlačte vypínač (10).
m Pozor: Počas procesu vŕtania sa uložia nasta-
vené otáčky a ostávajú nastavené, kým sa nezme-
nia alebo sa elektrické náradie neodpojí od siete.
Po opätovnom pripojení na napájanie napätím
sa elektrické náradie rozbehne prednastavenými
otáčkami 1500 min
9.10 Proces vŕtania (obr. 1)
1. Obrobok vyrovnajte a upnite tak, ako je opísané
v bode 9.5.
2. Spustite prístroj a nastavte otáčky tak, ako je opí-
sané v bode 9.7.
3. Za účelom vŕtania otáčajte rukoväť (8) rovnomer-
ným posuvom, dokým sa nedosiahne požadovaná
hĺbka vŕtania. Pri vŕtaní kovov nakrátko prerušte
posuv, aby ste zlomili triesku.
