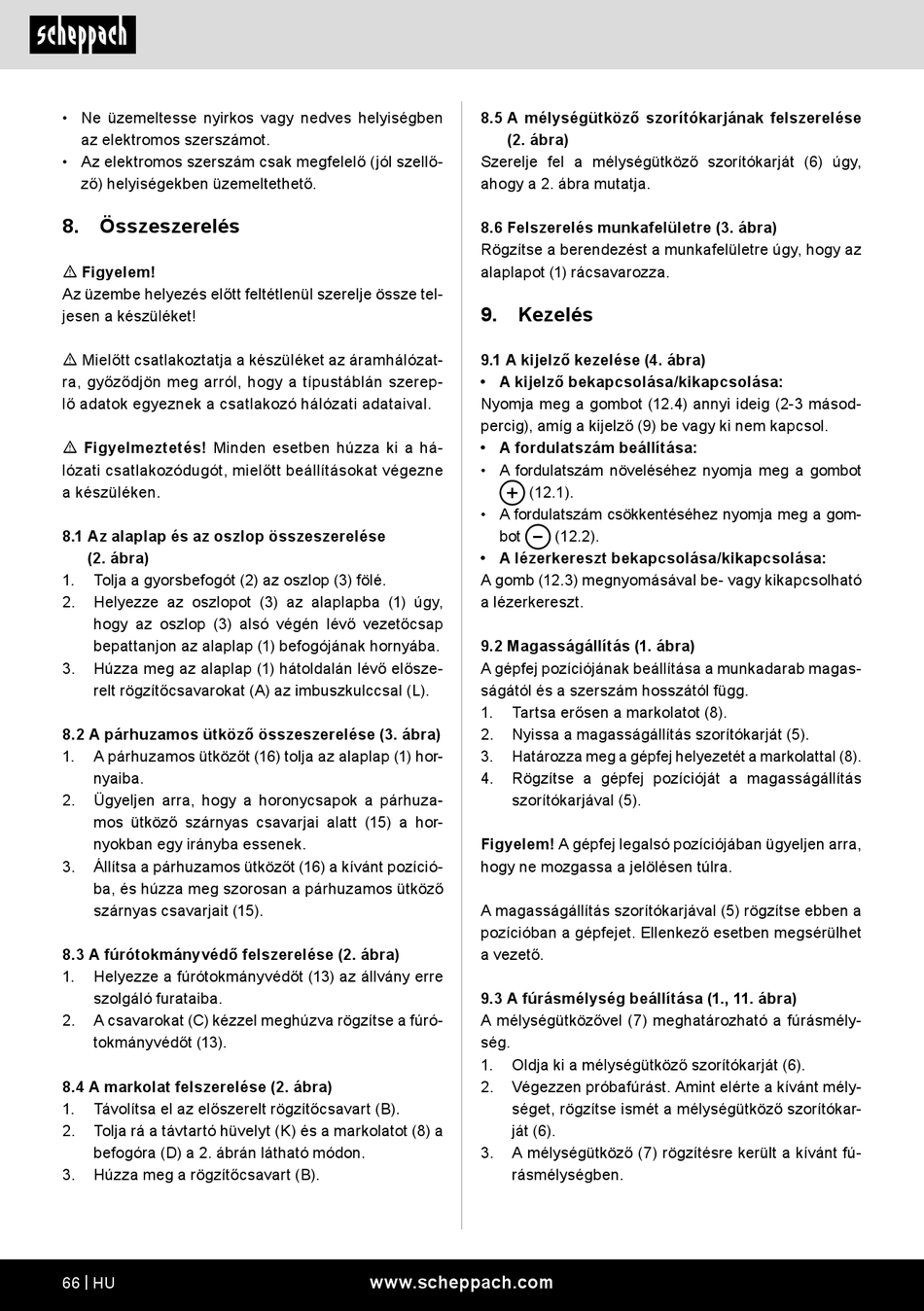

Scheppach DP55 Original Bedienungsanleitung Seite 66

• Ne üzemeltesse nyirkos vagy nedves helyiségben
az elektromos szerszámot.
• Az elektromos szerszám csak megfelelő (jól szellő-
ző) helyiségekben üzemeltethető.
8. Összeszerelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze tel-
jesen a készüléket!
m Mielőtt csatlakoztatja a készüléket az áramhálózat-
ra, győződjön meg arról, hogy a típustáblán szerep-
lő adatok egyeznek a csatlakozó hálózati adataival.
m Figyelmeztetés! Minden esetben húzza ki a há-
lózati csatlakozódugót, mielőtt beállításokat végezne
a készüléken.
8.1 Az alaplap és az oszlop összeszerelése
(2. ábra)
1. Tolja a gyorsbefogót (2) az oszlop (3) fölé.
2. Helyezze az oszlopot (3) az alaplapba (1) úgy,
hogy az oszlop (3) alsó végén lévő vezetőcsap
bepattanjon az alaplap (1) befogójának hornyába.
3. Húzza meg az alaplap (1) hátoldalán lévő elősze-
relt rögzítőcsavarokat (A) az imbuszkulccsal (L).
8.2 A párhuzamos ütköző összeszerelése (3. ábra)
1. A párhuzamos ütközőt (16) tolja az alaplap (1) hor-
nyaiba.
2. Ügyeljen arra, hogy a horonycsapok a párhuza-
mos ütköző szárnyas csavarjai alatt (15) a hor-
nyokban egy irányba essenek.
3. Állítsa a párhuzamos ütközőt (16) a kívánt pozíció-
ba, és húzza meg szorosan a párhuzamos ütköző
szárnyas csavarjait (15).
8.3 A fúrótokmányvédő felszerelése (2. ábra)
1. Helyezze a fúrótokmányvédőt (13) az állvány erre
szolgáló furataiba.
2. A csavarokat (C) kézzel meghúzva rögzítse a fúró-
tokmányvédőt (13).
8.4 A markolat felszerelése (2. ábra)
1. Távolítsa el az előszerelt rögzítőcsavart (B).
2. Tolja rá a távtartó hüvelyt (K) és a markolatot (8) a
befogóra (D) a 2. ábrán látható módon.
3. Húzza meg a rögzítőcsavart (B).
66 | HU
8.5 A mélységütköző szorítókarjának felszerelése
(2. ábra)
Szerelje fel a mélységütköző szorítókarját (6) úgy,
ahogy a 2. ábra mutatja.
8.6 Felszerelés munkafelületre (3. ábra)
Rögzítse a berendezést a munkafelületre úgy, hogy az
alaplapot (1) rácsavarozza.
9. Kezelés
9.1 A kijelző kezelése (4. ábra)
• A kijelző bekapcsolása/kikapcsolása:
Nyomja meg a gombot (12.4) annyi ideig (2-3 másod-
percig), amíg a kijelző (9) be vagy ki nem kapcsol.
• A fordulatszám beállítása:
• A fordulatszám növeléséhez nyomja meg a gombot
(12.1).
• A fordulatszám csökkentéséhez nyomja meg a gom-
bot
• A lézerkereszt bekapcsolása/kikapcsolása:
A gomb (12.3) megnyomásával be- vagy kikapcsolható
a lézerkereszt.
9.2 Magasságállítás (1. ábra)
A gépfej pozíciójának beállítása a munkadarab magas-
ságától és a szerszám hosszától függ.
1. Tartsa erősen a markolatot (8).
2. Nyissa a magasságállítás szorítókarját (5).
3. Határozza meg a gépfej helyezetét a markolattal (8).
4. Rögzítse a gépfej pozícióját a magasságállítás
szorítókarjával (5).
Figyelem! A gépfej legalsó pozíciójában ügyeljen arra,
hogy ne mozgassa a jelölésen túlra.
A magasságállítás szorítókarjával (5) rögzítse ebben a
pozícióban a gépfejet. Ellenkező esetben megsérülhet
a vezető.
9.3 A fúrásmélység beállítása (1., 11. ábra)
A mélységütközővel (7) meghatározható a fúrásmély-
ség.
1. Oldja ki a mélységütköző szorítókarját (6).
2. Végezzen próbafúrást. Amint elérte a kívánt mély-
séget, rögzítse ismét a mélységütköző szorítókar-
ját (6).
3. A mélységütköző (7) rögzítésre került a kívánt fú-
rásmélységben.
www.scheppach.com
(12.2).
