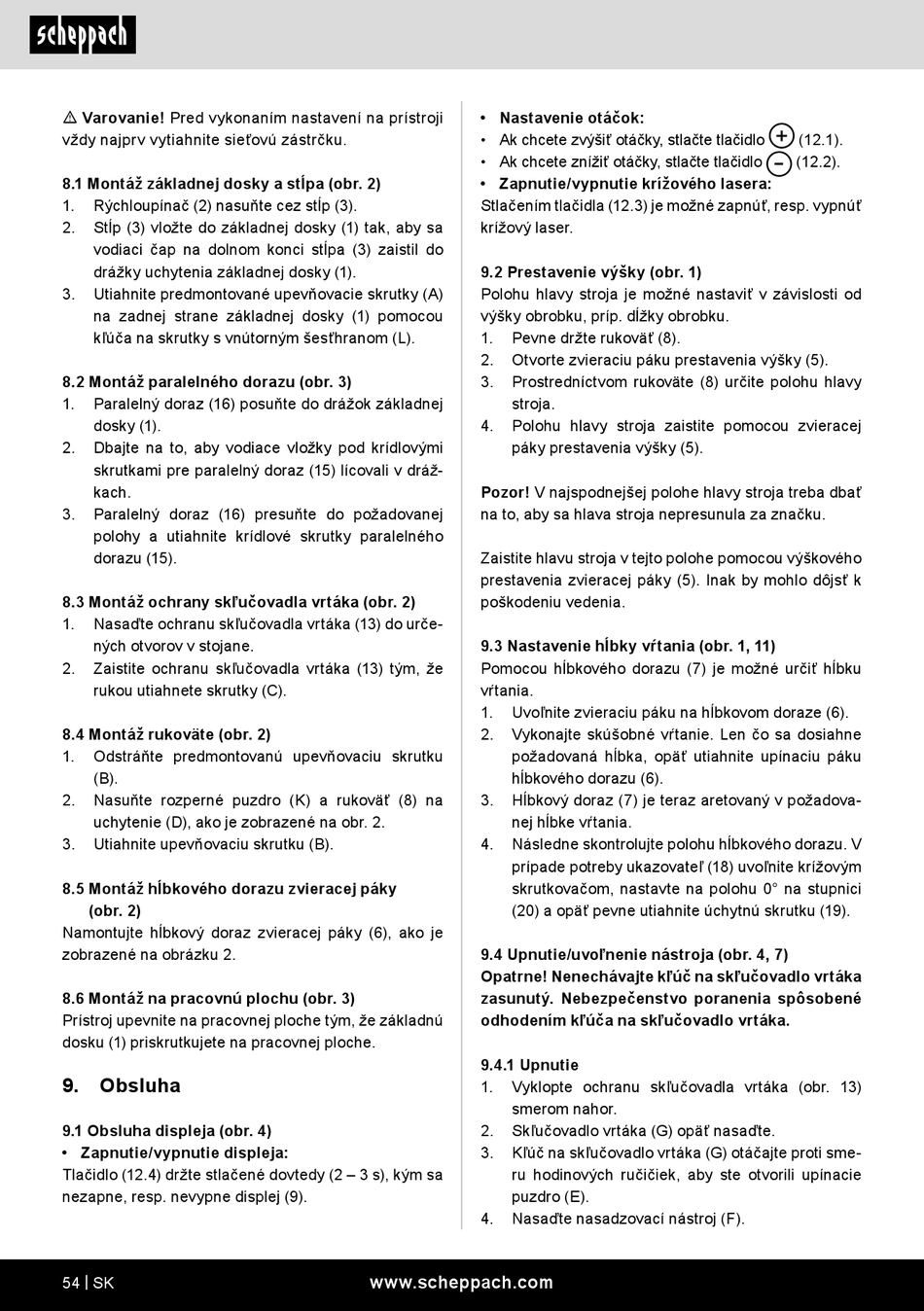

m Varovanie! Pred vykonaním nastavení na prístroji
vždy najprv vytiahnite sieťovú zástrčku.
8.1 Montáž základnej dosky a stĺpa (obr. 2)
1. Rýchloupínač (2) nasuňte cez stĺp (3).
2. Stĺp (3) vložte do základnej dosky (1) tak, aby sa
vodiaci čap na dolnom konci stĺpa (3) zaistil do
drážky uchytenia základnej dosky (1).
3. Utiahnite predmontované upevňovacie skrutky (A)
na zadnej strane základnej dosky (1) pomocou
kľúča na skrutky s vnútorným šesťhranom (L).
8.2 Montáž paralelného dorazu (obr. 3)
1. Paralelný doraz (16) posuňte do drážok základnej
dosky (1).
2. Dbajte na to, aby vodiace vložky pod krídlovými
skrutkami pre paralelný doraz (15) lícovali v dráž-
kach.
3. Paralelný doraz (16) presuňte do požadovanej
polohy a utiahnite krídlové skrutky paralelného
dorazu (15).
8.3 Montáž ochrany skľučovadla vrtáka (obr. 2)
1. Nasaďte ochranu skľučovadla vrtáka (13) do urče-
ných otvorov v stojane.
2. Zaistite ochranu skľučovadla vrtáka (13) tým, že
rukou utiahnete skrutky (C).
8.4 Montáž rukoväte (obr. 2)
1. Odstráňte predmontovanú upevňovaciu skrutku
(B).
2. Nasuňte rozperné puzdro (K) a rukoväť (8) na
uchytenie (D), ako je zobrazené na obr. 2.
3. Utiahnite upevňovaciu skrutku (B).
8.5 Montáž hĺbkového dorazu zvieracej páky
(obr. 2)
Namontujte hĺbkový doraz zvieracej páky (6), ako je
zobrazené na obrázku 2.
8.6 Montáž na pracovnú plochu (obr. 3)
Prístroj upevnite na pracovnej ploche tým, že základnú
dosku (1) priskrutkujete na pracovnej ploche.
9. Obsluha
9.1 Obsluha displeja (obr. 4)
• Zapnutie/vypnutie displeja:
Tlačidlo (12.4) držte stlačené dovtedy (2 – 3 s), kým sa
nezapne, resp. nevypne displej (9).
54 | SK
• Nastavenie otáčok:
• Ak chcete zvýšiť otáčky, stlačte tlačidlo
• Ak chcete znížiť otáčky, stlačte tlačidlo
• Zapnutie/vypnutie krížového lasera:
Stlačením tlačidla (12.3) je možné zapnúť, resp. vypnúť
krížový laser.
9.2 Prestavenie výšky (obr. 1)
Polohu hlavy stroja je možné nastaviť v závislosti od
výšky obrobku, príp. dĺžky obrobku.
1. Pevne držte rukoväť (8).
2. Otvorte zvieraciu páku prestavenia výšky (5).
3. Prostredníctvom rukoväte (8) určite polohu hlavy
stroja.
4. Polohu hlavy stroja zaistite pomocou zvieracej
páky prestavenia výšky (5).
Pozor! V najspodnejšej polohe hlavy stroja treba dbať
na to, aby sa hlava stroja nepresunula za značku.
Zaistite hlavu stroja v tejto polohe pomocou výškového
prestavenia zvieracej páky (5). Inak by mohlo dôjsť k
poškodeniu vedenia.
9.3 Nastavenie hĺbky vŕtania (obr. 1, 11)
Pomocou hĺbkového dorazu (7) je možné určiť hĺbku
vŕtania.
1. Uvoľnite zvieraciu páku na hĺbkovom doraze (6).
2. Vykonajte skúšobné vŕtanie. Len čo sa dosiahne
požadovaná hĺbka, opäť utiahnite upínaciu páku
hĺbkového dorazu (6).
3. Hĺbkový doraz (7) je teraz aretovaný v požadova-
nej hĺbke vŕtania.
4. Následne skontrolujte polohu hĺbkového dorazu. V
prípade potreby ukazovateľ (18) uvoľnite krížovým
skrutkovačom, nastavte na polohu 0° na stupnici
(20) a opäť pevne utiahnite úchytnú skrutku (19).
9.4 Upnutie/uvoľnenie nástroja (obr. 4, 7)
Opatrne! Nenechávajte kľúč na skľučovadlo vrtáka
zasunutý. Nebezpečenstvo poranenia spôsobené
odhodením kľúča na skľučovadlo vrtáka.
9.4.1 Upnutie
1. Vyklopte ochranu skľučovadla vrtáka (obr. 13)
smerom nahor.
2. Skľučovadlo vrtáka (G) opäť nasaďte.
3. Kľúč na skľučovadlo vrtáka (G) otáčajte proti sme-
ru hodinových ručičiek, aby ste otvorili upínacie
puzdro (E).
4. Nasaďte nasadzovací nástroj (F).
www.scheppach.com
(12.1).
(12.2).
