9.6 Vpenjanje obdelovanca (sl. 6)
Obdelovanec, ki ga obdelujete, se mora dati vpeti na
varen način. Ne obdelujte obdelovancev, ki se jih ne
da vpeti.
Izrez hitrega vpenjalnika mora biti na sredini poravnan
z luknjo. V nasprotnem lahko pride do blokade svedra
ali vpenjalne glave s hitrim vpenjalnikom.
1. Obdelovanec vedno namestite s pomočjo laserske
križne črte.
2. Odvijte vijak za hitro vpenjanje (17).
3. Pustite, da se hitri vpenjalnik (2) spusti na obde-
lovanec.
4. Vijak za hitro vpenjanje (17) privijajte v smeri urne-
ga kazalca, da vpnete obdelovanec.
5. Če želite sprostiti hitri vpenjalnik (2), vijak za hit-
ro vpenjanje (17) odvijte v nasprotni smeri urnega
kazalca.
9.7 Vpenjanje večjih obdelovancev (sl. 6)
Za večje obdelovance uporabite vzporedno omejevalo
(16):
1. Odvijte krilate vijake za vzporedno omejevalo
(15) in vstavite vzporedno omejevalo (16) v utore
osnovne plošče.
2. Zategnite krilate vijake za vzporedno omejevalo
(15).
3. Obdelovanec na vzporednem omejevalu (16) po-
ravnajte in vpnite s hitrim vpenjalnikom (2).
Opozorilo! Pri obdelovancih, ki so širši ali daljši od
zgornje ploskve mize, poskrbite za ustrezno podporo,
npr. s podstavki ali kozo za žaganje.
Obdelovanci, ki so daljši ali širši od osnovne plošče na-
miznega vrtalnika, se lahko prekucnejo, če niso trdno
podprti. Če se obdelovanec prevrne, lahko pride do po-
škodb zaščite za vpenjalno glavo ali rezalnega orodja.

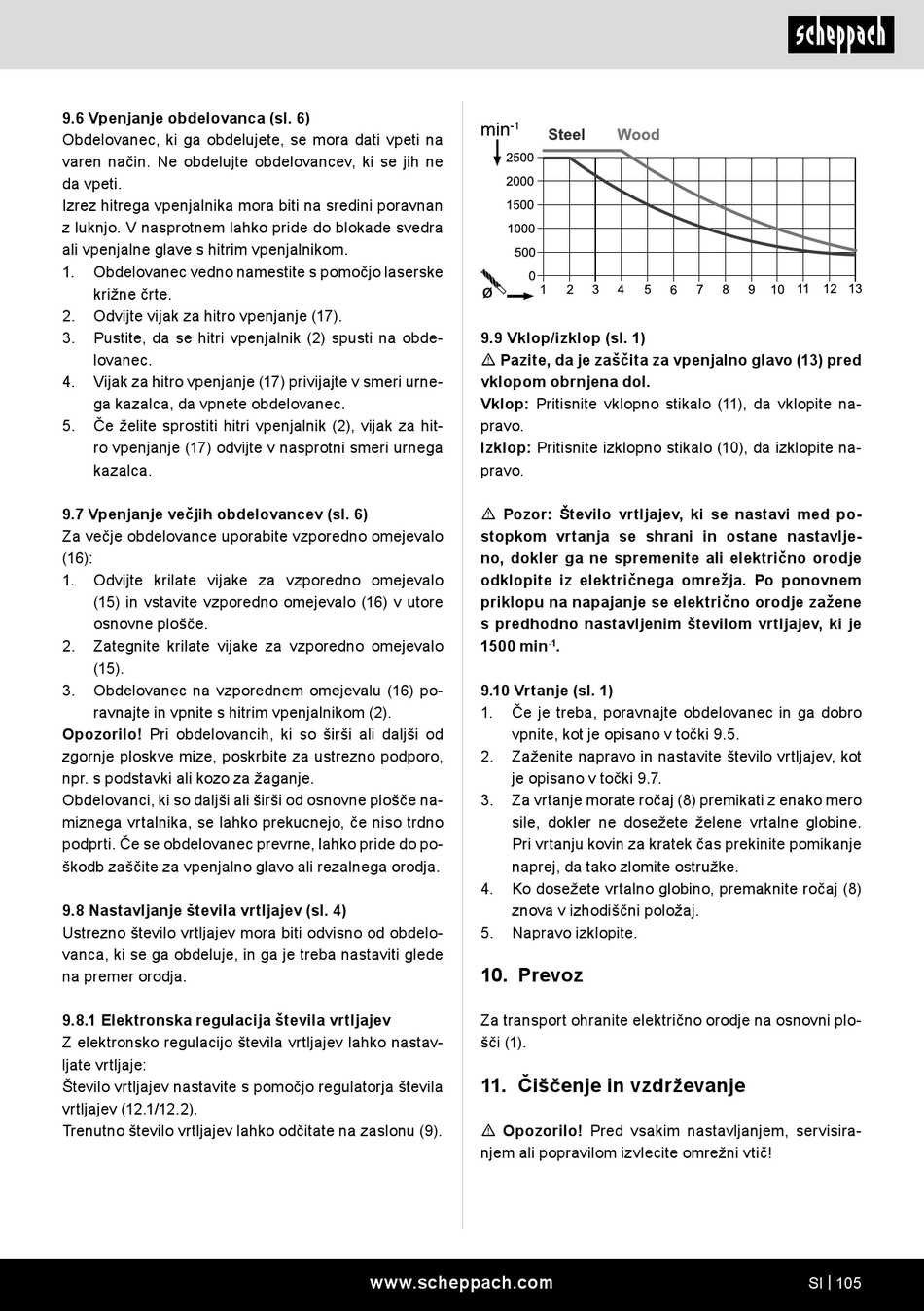

9.8 Nastavljanje števila vrtljajev (sl. 4)
Ustrezno število vrtljajev mora biti odvisno od obdelo-
vanca, ki se ga obdeluje, in ga je treba nastaviti glede
na premer orodja.
9.8.1 Elektronska regulacija števila vrtljajev
Z elektronsko regulacijo števila vrtljajev lahko nastav-
ljate vrtljaje:
Število vrtljajev nastavite s pomočjo regulatorja števila
vrtljajev (12.1/12.2).
Trenutno število vrtljajev lahko odčitate na zaslonu (9).
9.9 Vklop/izklop (sl. 1)
m Pazite, da je zaščita za vpenjalno glavo (13) pred
vklopom obrnjena dol.
Vklop: Pritisnite vklopno stikalo (11), da vklopite na-
pravo.
Izklop: Pritisnite izklopno stikalo (10), da izklopite na-
pravo.
m Pozor: Število vrtljajev, ki se nastavi med po-
stopkom vrtanja se shrani in ostane nastavlje-
no, dokler ga ne spremenite ali električno orodje
odklopite iz električnega omrežja. Po ponovnem
priklopu na napajanje se električno orodje zažene
s predhodno nastavljenim številom vrtljajev, ki je
1500 min
9.10 Vrtanje (sl. 1)
1. Če je treba, poravnajte obdelovanec in ga dobro
vpnite, kot je opisano v točki 9.5.
2. Zaženite napravo in nastavite število vrtljajev, kot
je opisano v točki 9.7.
3. Za vrtanje morate ročaj (8) premikati z enako mero
sile, dokler ne dosežete želene vrtalne globine.
Pri vrtanju kovin za kratek čas prekinite pomikanje
naprej, da tako zlomite ostružke.
4. Ko dosežete vrtalno globino, premaknite ročaj (8)
znova v izhodiščni položaj.
5. Napravo izklopite.
10. Prevoz
Za transport ohranite električno orodje na osnovni plo-
šči (1).
11. Čiščenje in vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, servisira-
njem ali popravilom izvlecite omrežni vtič!
www.scheppach.com
.
-1
SI | 105
