4. Végezetül ellenőrizze a mélységütköző helyzetét.
Amennyiben szükséges, oldja ki a mutatót (18)
csillagcsavarhúzóval, állítsa a skála (20) 0°-os po-
zíciójába, majd húzza meg újra a tartócsavart (19).
9.4 Szerszám befogása/kivétele (4., 7. ábra)
Vigyázat! Ne hagyja a kulcsot a fúrótokmányban.
Ha a gép kirepíti a fúrótokmány kulcsát, az sérü-
lésveszélyes.
9.4.1 Befogás
1. Hajtsa fel a tokmányvédőt (13. ábra).
2. Tegye be a fúrótokmány kulcsát (G).
3. A befogó hüvely (E) nyitásához forgassa a fúrótok-
mány kulcsát (G) az óramutató járásával ellenkező
irányba.
4. Tegye be a cserélhető szerszámot (F).
5. Tartsa meg a cserélhető szerszámot (F).
6. A befogó hüvely (E) zárásához és a cserélhető
szerszám rögzítéséhez forgassa a fúrótokmány
kulcsát (G) az óramutató járásával megegyező
irányba.
7. Ellenőrizze a cserélhető szerszám (F) megfelelő
rögzítését.
8. Vegye ki a fúrótokmány kulcsát (G).
9.4.2 Kioldás
1. Hajtsa fel a tokmányvédőt (13. ábra).
2. Tegye be a fúrótokmány kulcsát (G).
3. Forgassa a fúrótokmány kulcsát (G) az óramutató
járásával ellenkező irányba, míg ki nem lehet venni
a cserélhető szerszámot (F).
4. Vegye ki a fúrótokmány kulcsát (G).
9.5 Szerszám beigazítása
1. Kapcsolja be a lézerkeresztet a kijelzőn (12.3)
2. A két lézervonal metszéspontja pontosan megmu-
tatja Önnek a fúrási középpontot.
3. Helyezzen egy jelölést a munkadarabon a lézer-
keresztnél.
9.6 A munkadarab befogása (6. ábra)
A megmunkálandó darabnak biztonságosan befogha-
tónak kell lennie. Ne dolgozzon olyan munkadarabbal,
amelyet nem tud befogni.
A gyorsbefogó mélyedése a furat közepéhez legyen
igazítva. Ellenkező esetben a gyorsbefogó blokkolhatja
a fúrót vagy a fúrótokmányt.
1. Pozicionálja be a munkadarabot a lézerkereszttel.
2. Oldja ki a gyorsbefogó kart (17).
3. A gyorsbefogót (2) engedje felfeküdni a szerszámon.
4. A munkadarab beszorításához fordítsa el a gyors-
befogó kart (17) az óramutató járásának irányába.
5. A gyorsbefogó (2) meglazításához fordítsa el a
gyorsbefogó kart (17) az óramutató járásával el-
lentétes irányba.
9.7 Nagyobb munkadarabok befogása(6. ábra)
Nagyobb munkadarabok esetén használja a párhuza-
mos ütközőt (16):
1. Lazítsa meg a párhuzamos ütköző szárnyas csa-
varjait (15), és helyezze a párhuzamos ütközőt (16)
az alaplap hornyaiba.
2. Húzza meg szorosan a párhuzamos ütköző szár-
nyas csavarjait (15).
3. Igazítsa be a munkadarabot a párhuzamos ütkö-
zőhöz (16), majd szorítsa be a gyorsbefogó (2)
segítségével.
Figyelmeztetés! Az asztal felső oldalánál szélesebb
vagy hosszabb munkadarabok esetén gondoskodjon
megfelelő alátámasztásról, pl. állvány vagy fűrészbak
használatával.
Az asztali fúrógép alaplapjánál hosszabb és szélesebb
munkadarabok felborulhatnak, ha nincsenek meg-
felelően megtámasztva. A munkadarab elbillenése
a fúrótokmányvédő vagy a vágó szerszám sérülését
okozhatja.

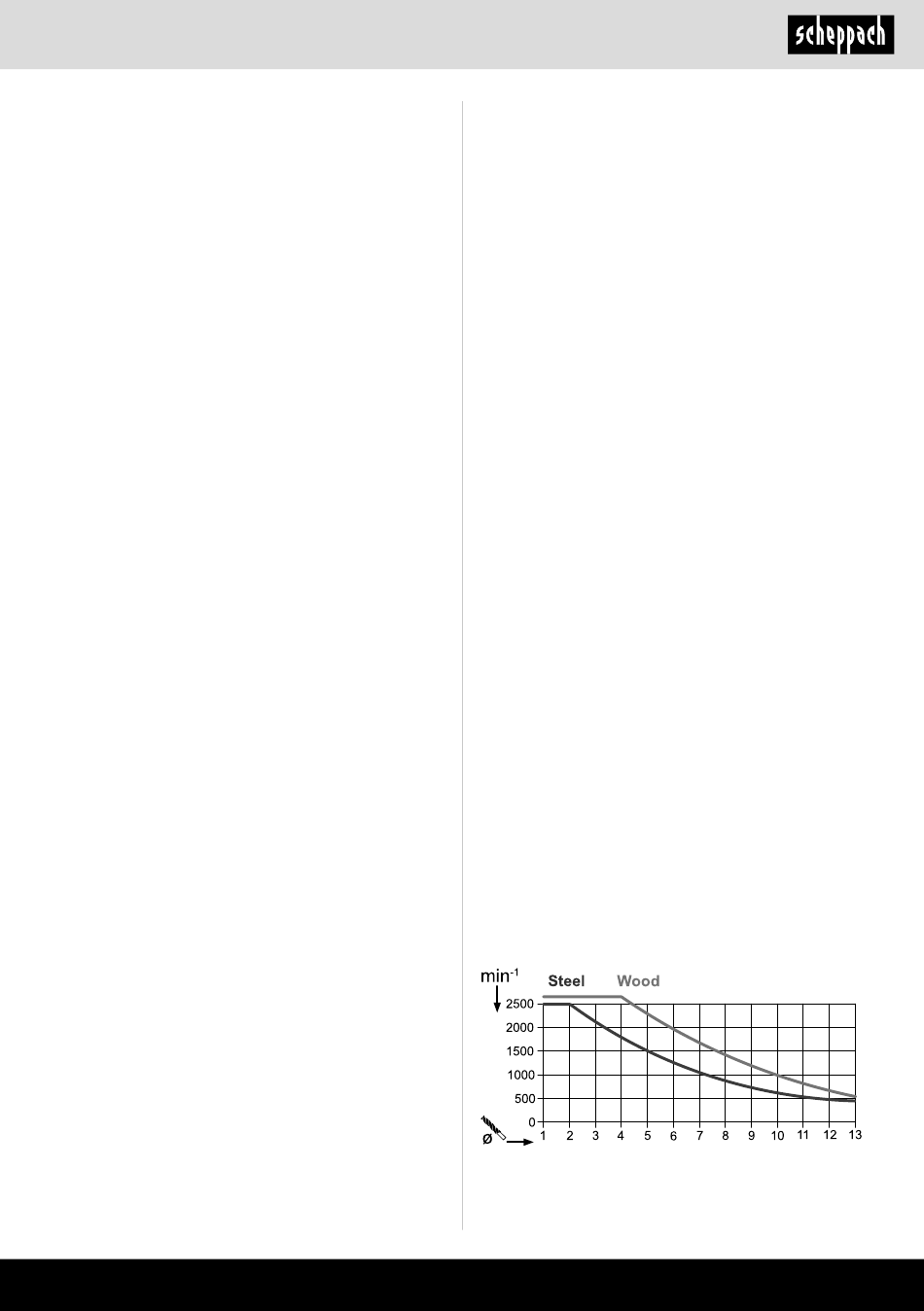

9.8 Fordulatszám beállítása (4. ábra)
A helyes fordulatszámot a megmunkálandó darabtól
függően a szerszámátmérőnek megfelelően kell be-
állítani.
9.8.1 Elektronikus fordulatszám-szabályozás:
Az elektronikus fordulatszám-szabályozással beállít-
ható a fordulatszám:
Állítsa be a fordulatszámot a fordulatszám-szabályozó
(12.1/12.2) segítségével.
Az aktuális fordulatszám leolvasható a kijelzőről (9).
