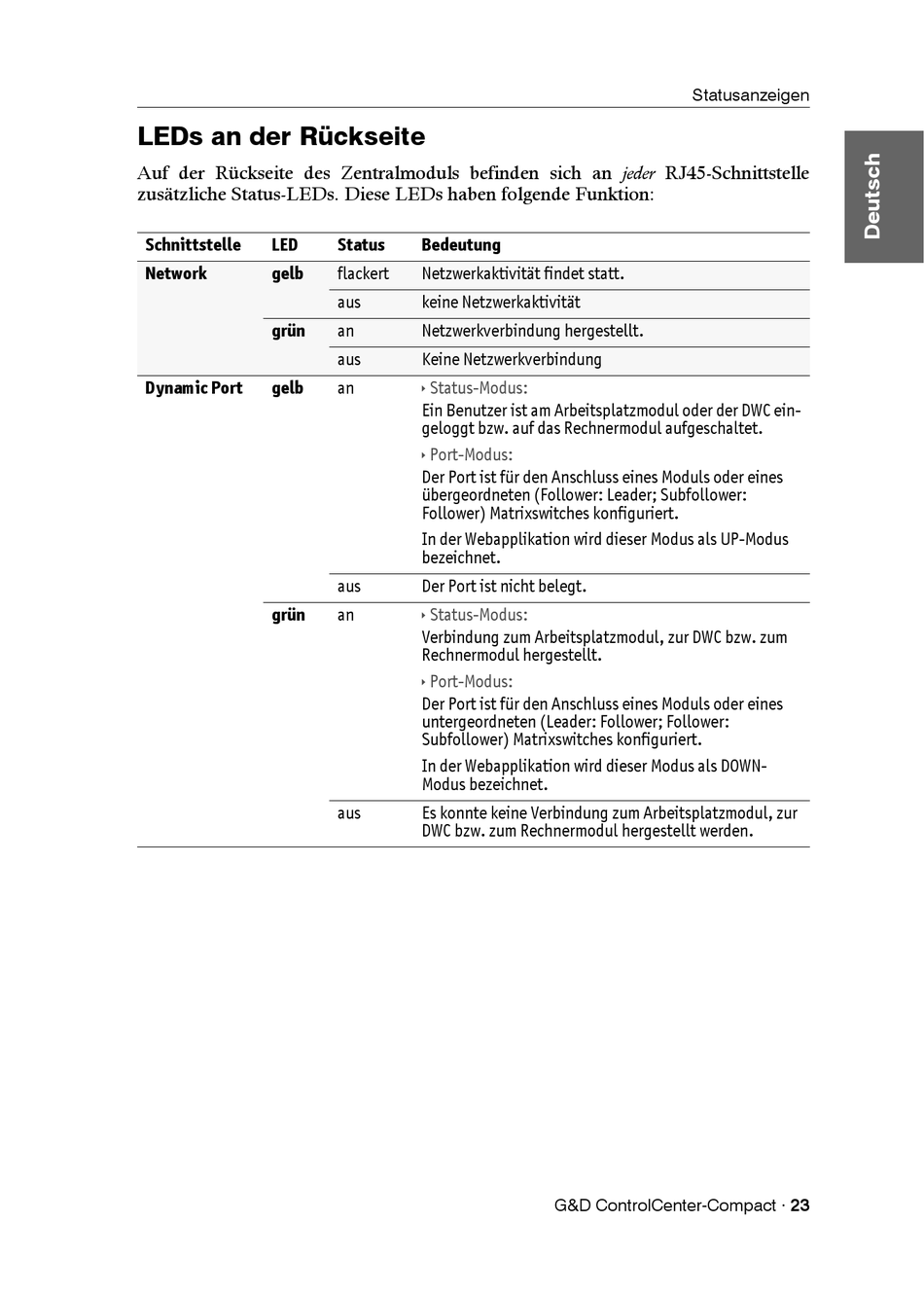

LEDs an der Rückseite
Auf der Rückseite des Zentralmoduls befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Schnittstelle
LED
Network
gelb
grün
Dynamic Port
gelb
grün
Status
Bedeutung
flackert
Netzwerkaktivität findet statt.
aus
keine Netzwerkaktivität
an
Netzwerkverbindung hergestellt.
aus
Keine Netzwerkverbindung
an
Status-Modus:
Ein Benutzer ist am Arbeitsplatzmodul oder der DWC ein-
geloggt bzw. auf das Rechnermodul aufgeschaltet.
Port-Modus:
Der Port ist für den Anschluss eines Moduls oder eines
übergeordneten (Follower: Leader; Subfollower:
Follower) Matrixswitches konfiguriert.
In der Webapplikation wird dieser Modus als UP-Modus
bezeichnet.
aus
Der Port ist nicht belegt.
an
Status-Modus:
Verbindung zum Arbeitsplatzmodul, zur DWC bzw. zum
Rechnermodul hergestellt.
Port-Modus:
Der Port ist für den Anschluss eines Moduls oder eines
untergeordneten (Leader: Follower; Follower:
Subfollower) Matrixswitches konfiguriert.
In der Webapplikation wird dieser Modus als DOWN-
Modus bezeichnet.
aus
Es konnte keine Verbindung zum Arbeitsplatzmodul, zur
DWC bzw. zum Rechnermodul hergestellt werden.
Statusanzeigen
G&D ControlCenter-Compact · 23
