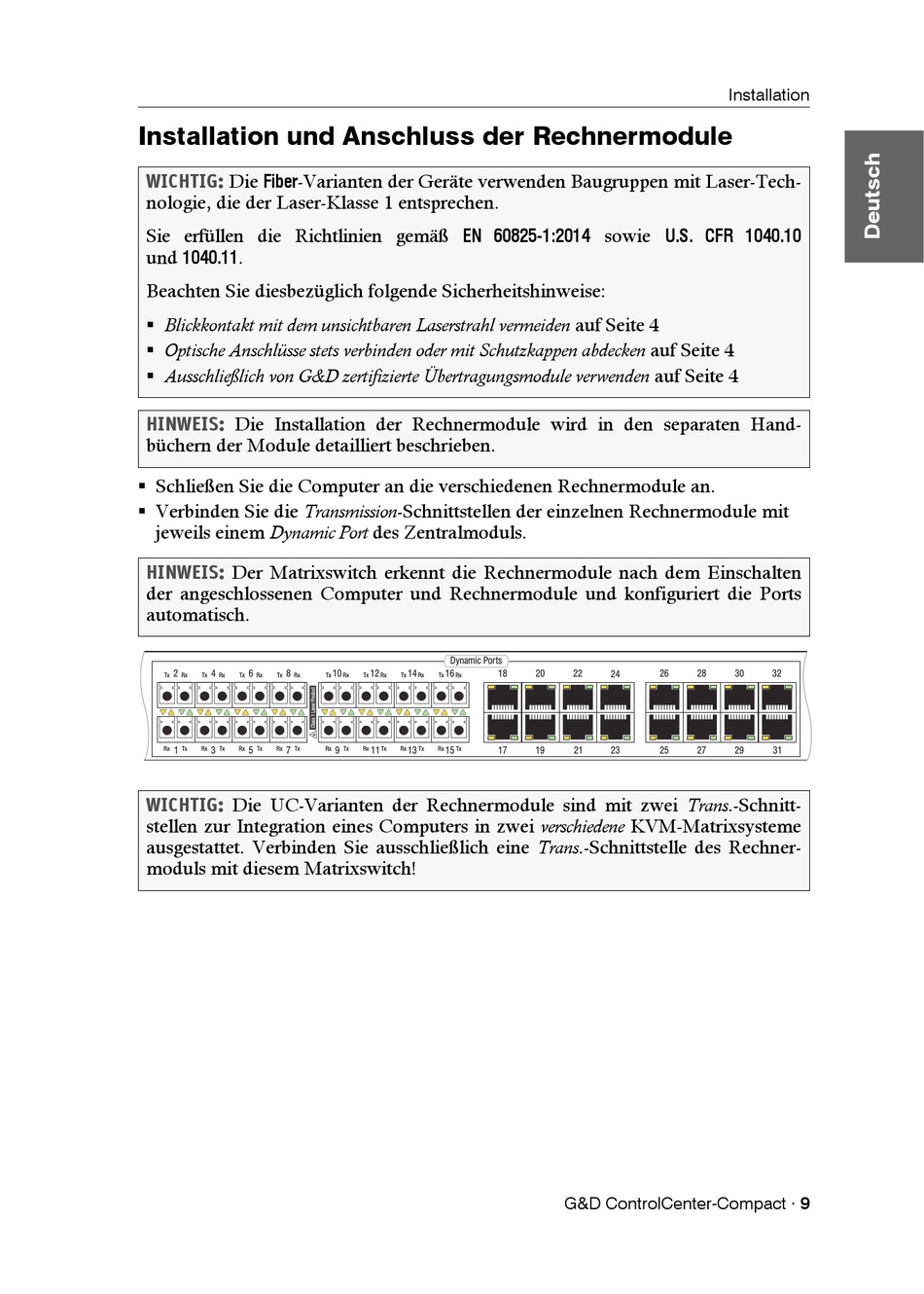

Installation und Anschluss der Rechnermodule
WICHTIG:
Die
-Varianten der Geräte verwenden Baugruppen mit Laser-Tech-
Fiber
nologie, die der Laser-Klasse 1 entsprechen.
Sie erfüllen die Richtlinien gemäß
und
1040.11
.
Beachten Sie diesbezüglich folgende Sicherheitshinweise:
Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4
Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4
Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4
HINWEIS:
Die Installation der Rechnermodule wird in den separaten Hand-
büchern der Module detailliert beschrieben.
Schließen Sie die Computer an die verschiedenen Rechnermodule an.
Verbinden Sie die Transmission-Schnittstellen der einzelnen Rechnermodule mit
jeweils einem Dynamic Port des Zentralmoduls.
HINWEIS:
Der Matrixswitch erkennt die Rechnermodule nach dem Einschalten
der angeschlossenen Computer und Rechnermodule und konfiguriert die Ports
automatisch.
2
4
6
8
Tx
Rx
Tx
Rx
Tx
Rx
Tx
Rx
Rx
1
Tx
Rx
3
Tx
Rx
5
Tx
Rx
7
Tx
WICHTIG:
Die UC-Varianten der Rechnermodule sind mit zwei Trans.-Schnitt-
stellen zur Integration eines Computers in zwei verschiedene KVM-Matrixsysteme
ausgestattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Rechner-
moduls mit diesem Matrixswitch!
EN 60825-1:2014
Dynamic Ports
10
12
14
16
18
Tx
Rx
Tx
Rx
Tx
Rx
Tx
Rx
Rx
9
Tx
Rx
11
Tx
Rx
13
Tx
Rx
15
Tx
17
sowie
U.S. CFR 1040.10
20
22
26
28
24
19
21
23
25
27
G&D ControlCenter-Compact · 9
Installation
30
32
29
