Erweiterung Eines Kvm-Matrixsystems; Lieferumfang - G&D Controlcenter-Compact Installation Und Bedienung

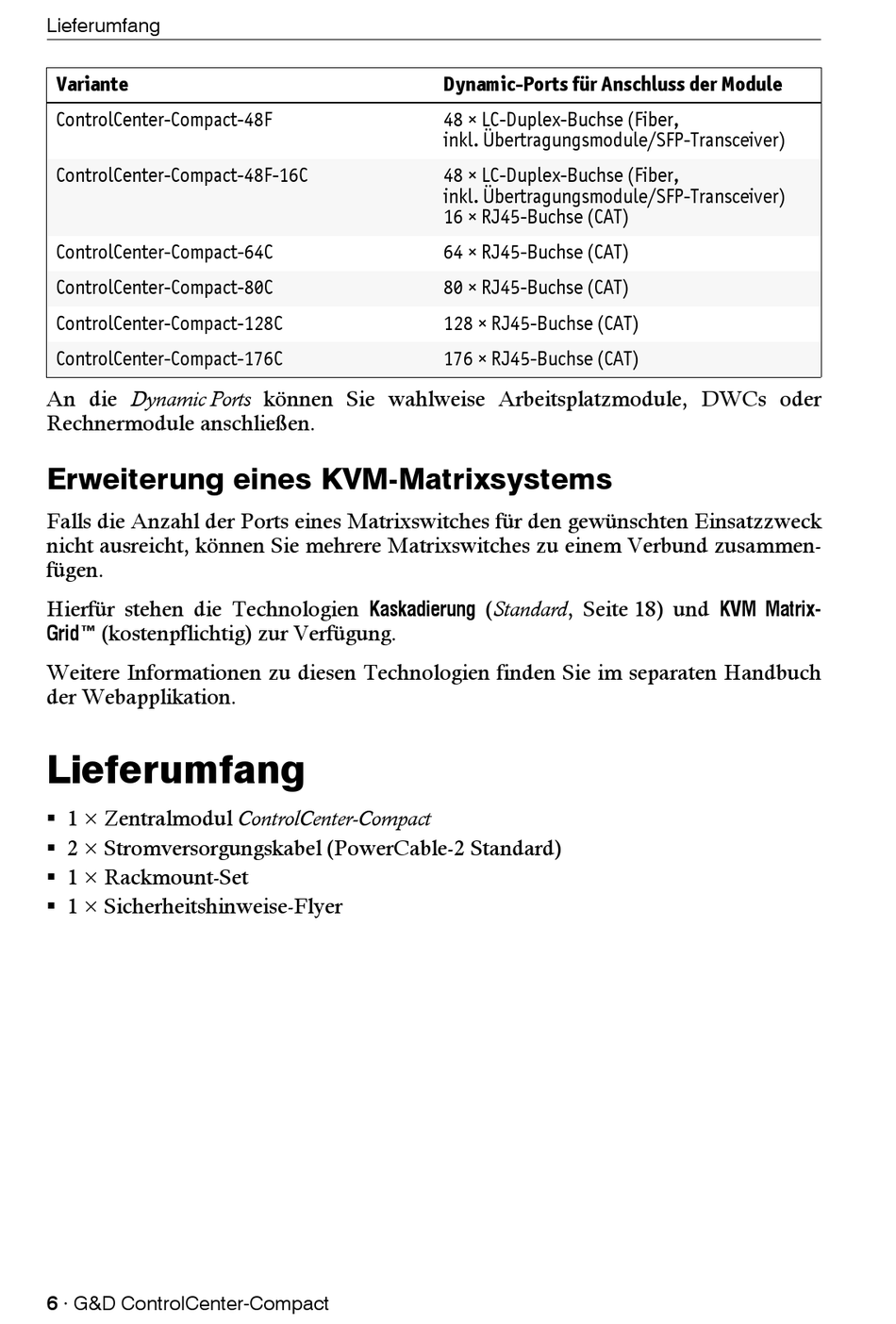

Lieferumfang

Variante
ControlCenter-Compact-48F
ControlCenter-Compact-48F-16C
ControlCenter-Compact-64C
ControlCenter-Compact-80C
ControlCenter-Compact-128C
ControlCenter-Compact-176C
An die Dynamic Ports können Sie wahlweise Arbeitsplatzmodule, DWCs oder
Rechnermodule anschließen.

Erweiterung eines KVM-Matrixsystems

Falls die Anzahl der Ports eines Matrixswitches für den gewünschten Einsatzzweck
nicht ausreicht, können Sie mehrere Matrixswitches zu einem Verbund zusammen-
fügen.
Hierfür stehen die Technologien
Grid™ (kostenpflichtig) zur Verfügung.
Weitere Informationen zu diesen Technologien finden Sie im separaten Handbuch
der Webapplikation.
Lieferumfang
 1 × Zentralmodul ControlCenter-Compact
 2 × Stromversorgungskabel (PowerCable-2 Standard)
 1 × Rackmount-Set
 1 × Sicherheitshinweise-Flyer
6 · G&D ControlCenter-Compact
Dynamic-Ports für Anschluss der Module
48 × LC-Duplex-Buchse (Fiber,
inkl. Übertragungsmodule/SFP-Transceiver)
48 × LC-Duplex-Buchse (Fiber,
inkl. Übertragungsmodule/SFP-Transceiver)
16 × RJ45-Buchse (CAT)
64 × RJ45-Buchse (CAT)
80 × RJ45-Buchse (CAT)
128 × RJ45-Buchse (CAT)
176 × RJ45-Buchse (CAT)
Kaskadierung (Standard, Seite 18) und KVM Matrix-
