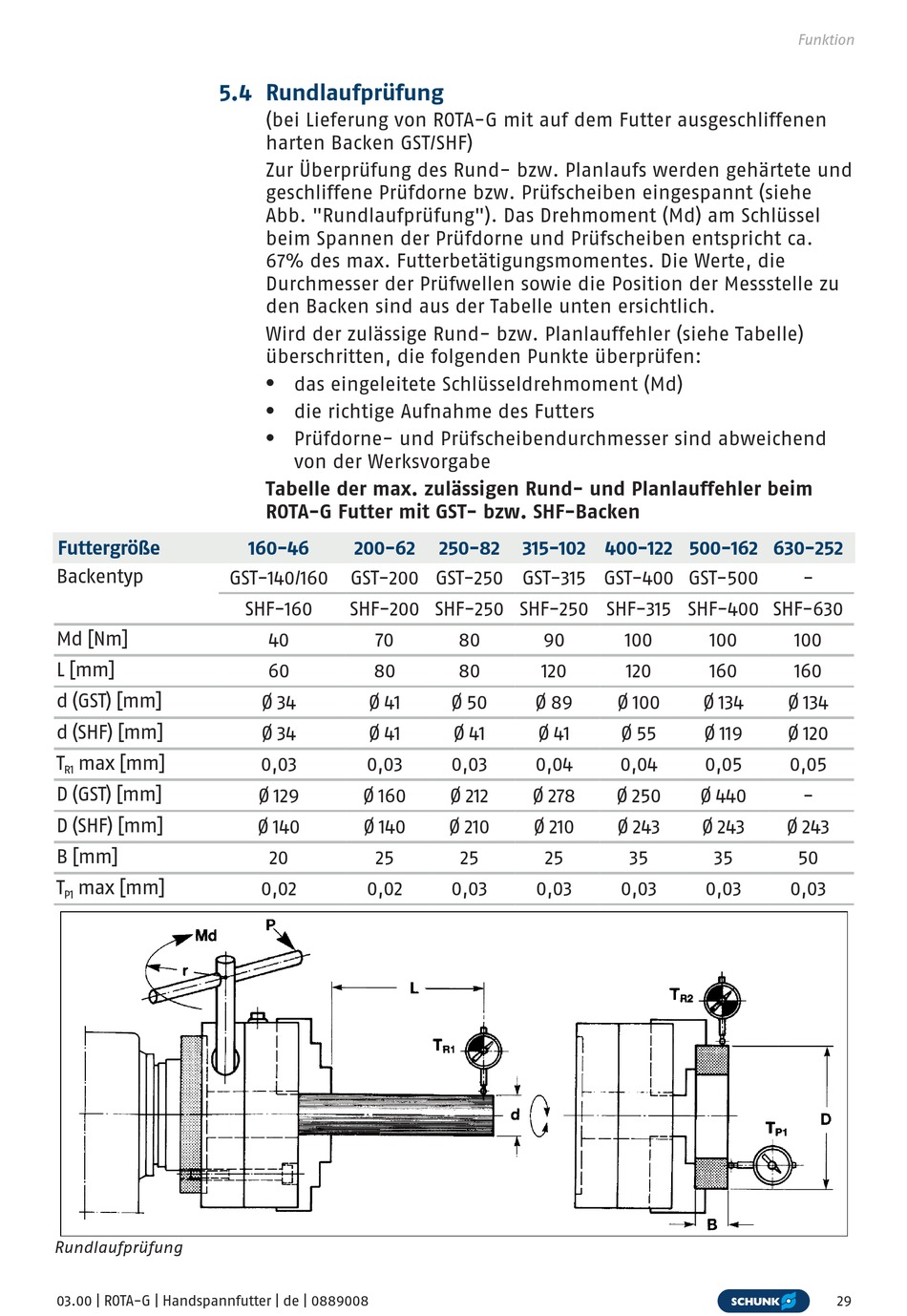

5.4 Rundlaufprüfung
Futtergröße
Backentyp
Md [Nm]
L [mm]
d (GST) [mm]
d (SHF) [mm]
T
max [mm]
R1
D (GST) [mm]
D (SHF) [mm]
B [mm]
T
max [mm]
P1
Rundlaufprüfung
03.00 | ROTA-G | Handspannfutter | de | 0889008
(bei Lieferung von ROTA-G mit auf dem Futter ausgeschliffenen
harten Backen GST/SHF)
Zur Überprüfung des Rund- bzw. Planlaufs werden gehärtete und
geschliffene Prüfdorne bzw. Prüfscheiben eingespannt (siehe
Abb. "Rundlaufprüfung"). Das Drehmoment (Md) am Schlüssel
beim Spannen der Prüfdorne und Prüfscheiben entspricht ca.
67% des max. Futterbetätigungsmomentes. Die Werte, die
Durchmesser der Prüfwellen sowie die Position der Messstelle zu
den Backen sind aus der Tabelle unten ersichtlich.
Wird der zulässige Rund- bzw. Planlauffehler (siehe Tabelle)
überschritten, die folgenden Punkte überprüfen:
das eingeleitete Schlüsseldrehmoment (Md)
l
die richtige Aufnahme des Futters
l
Prüfdorne- und Prüfscheibendurchmesser sind abweichend
l
von der Werksvorgabe
Tabelle der max. zulässigen Rund- und Planlauffehler beim
ROTA-G Futter mit GST- bzw. SHF-Backen
160-46
200-62
GST-140/160
GST-200 GST-250 GST-315 GST-400 GST-500
SHF-160
SHF-200 SHF-250 SHF-250 SHF-315 SHF-400 SHF-630
40
70
60
80
Ø 34
Ø 41
Ø 34
Ø 41
0,03
0,03
Ø 129
Ø 160
Ø 140
Ø 140
20
25
0,02
0,02
250-82
315-102 400-122 500-162 630-252
80
90
80
120
Ø 50
Ø 89
Ø 41
Ø 41
0,03
0,04
Ø 212
Ø 278
Ø 210
Ø 210
25
25
0,03
0,03
100
100
120
160
Ø 100
Ø 134
Ø 134
Ø 55
Ø 119
Ø 120
0,04
0,05
Ø 250
Ø 440
Ø 243
Ø 243
Ø 243
35
35
0,03
0,03
Funktion
-
100
160
0,05
-
50
0,03
29
