3.1. Montieren des Displays
Der Drucker wird mit nicht montiertem Display geliefert, um das Risiko von Transportschäden zu
verringern. Um das Display zu montieren, folgen Sie bitte der unten stehenden Anleitung.

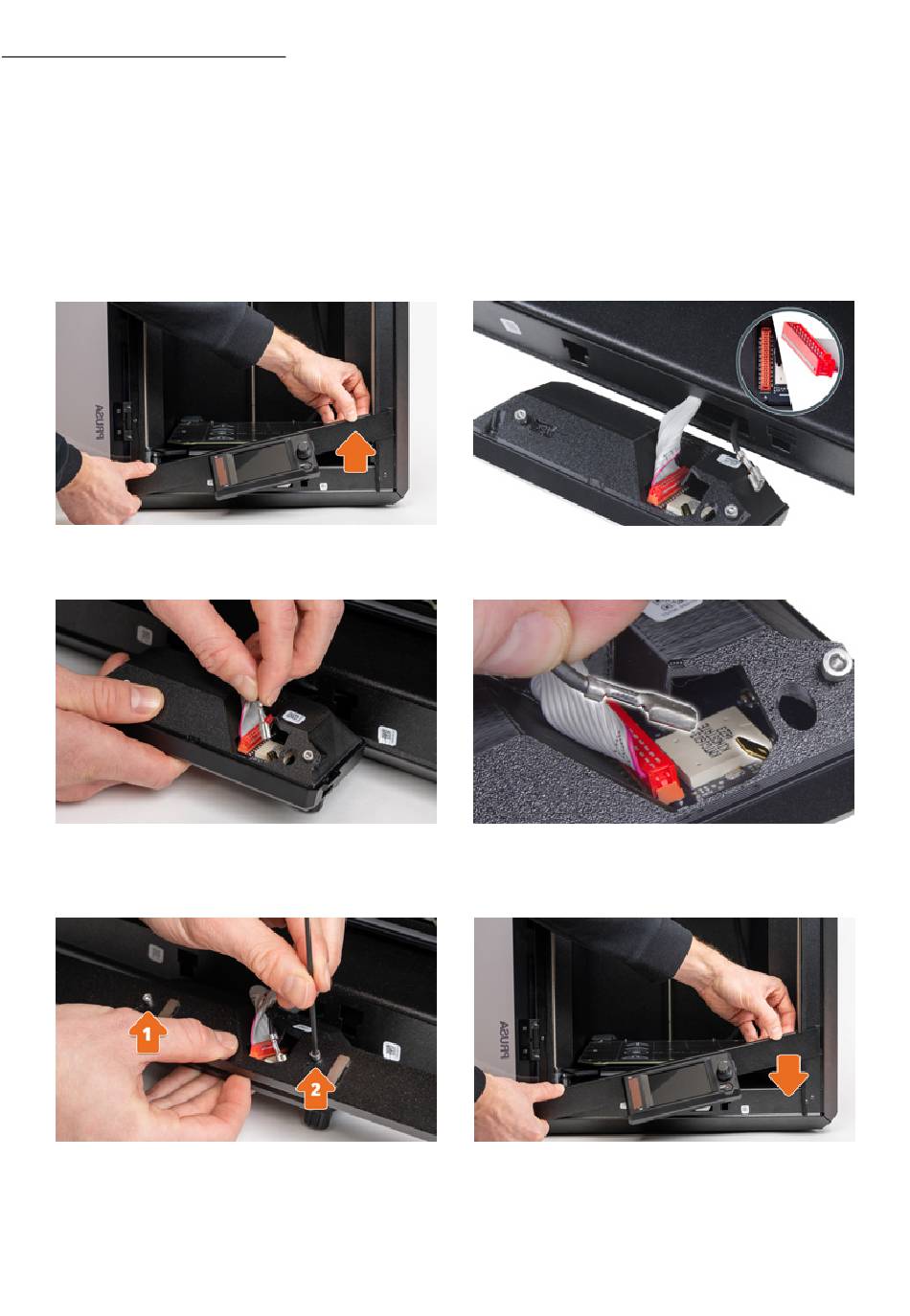

1. Öffnen Sie die Tür und nehmen Sie die Frontblende vom Drucker ab, indem Sie die rechte
Seite anheben - sie wird von mehreren Magneten festgehalten. Schieben Sie sie auf der rechten
Seite nach oben, dann können Sie sie entfernen. Dann das flache graue Kabel an den
orangefarbenen Anschluss anschließen. Achten Sie auf die richtige Ausrichtung, der rosa Streifen
sollte näher am Rand des Displayrahmens liegen. Sehen Sie sich die Abbildung auf der nächsten
Seite an, wenn Sie Probleme beim Anschließen haben.
2. Schließen Sie das schwarze Kabel mit dem silbernen Stecker an das Modul an. Sehen Sie sich
die Abbildung auf der nächsten Seite an, wenn Sie Probleme beim Anschließen haben.
3. Befestigen Sie das Display mit ZWEI Schrauben an der Blende und bringen Sie die Blende mit
dem montierten Display wieder am Drucker an. Setzen Sie zuerst die linke Seite, dann die rechte
Seite ein und schieben Sie sie vorsichtig nach unten.
14
