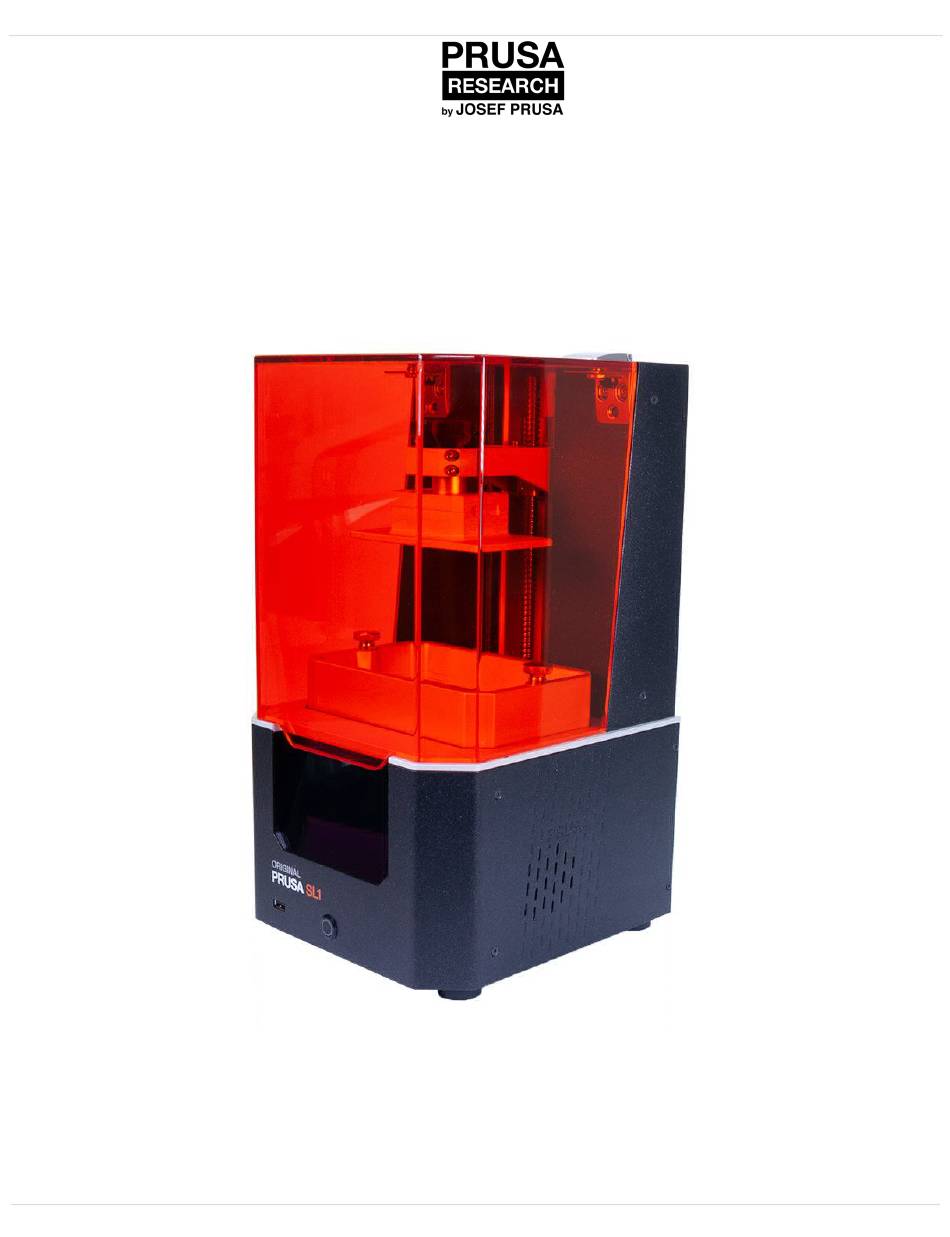

- Seite 1 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 4. Elektronik & Deckel Written By: Dozuki System This document was generated on 2019-12-26 11:54:13 AM (MST). © 2019 manual.prusa3d.com/ Page 1 of 41...
- Seite 2 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 1 — Werkzeuge und Beutel für dieses Kapitel Bereiten Sie bitte für dieses Kapitel vor: 2 mm Innensechskantschlüssel 2,5 mm Innensechskantschlüssel 3 mm Innensechskantschlüssel 4 mm Innensechskantschlüssel ...
- Seite 3 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 3 — Vorbereitung von Teilen aus dem Lieferumfang Teile für dieses Kapitel finden Sie in folgenden Schutzschaumstoffen: Dritte Lage enthält einige Teile für dieses Kapitel. Die Vierte Lage enthält alle übrigen Teile für dieses Kapitel. ...
- Seite 4 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 4 — Vorbereitung der Teile für das Kabelmanagement Bereiten Sie bitte für die folgenden Schritte vor: Kabelbinder (4x) Karton (1x) früher verwendet This document was generated on 2019-12-26 11:54:13 AM (MST). ©...
- Seite 5 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 5 — Kabelmanagement Beginnen Sie auf der Vorderseite des Druckers und binden Sie das Kabel vom Kippmotor und dem rechten Gebläse zusammen. Fahren Sie auf der rechten Seite fort und fügen Sie die Kabel vom Netzteil (Strom + Power Panic) ...
- Seite 6 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 6 — Kabelmanagement Verwenden Sie den Karton und legen Sie die Rückseite des Druckers darauf. Vergewissern Sie sich, dass der Netzschalter nichts berührt. Ziehen Sie die Kabel vorsichtig heraus und legen Sie einen Kabelbinder um sie herum, nahe der ...
- Seite 7 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 7 — UV-LED-Teilevorbereitung Bereiten Sie bitte für die folgenden Schritte vor: UV-LED-Baugruppe (1x) UV-LED-Lüfterkabel (1x) UV-LED-Kabel (1x) mit Schrumpfschlauch (neue Version) mit verdrillten Adern (alte Version) ...
- Seite 8 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 8 — Entfernen der Abdeckung WARNUNG: Nachdem Sie die Abdeckung der UV-LED entfernt haben, vermeiden Sie bitte, die Dioden zu berühren. Jeglicher Schmutz oder Fett auf der Oberfläche kann zu Druckartefakten führen.
- Seite 9 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 9 — Montage der UV-LED-Baugruppe Legen Sie den Drucker auf die rechte Seite, um Zugang zum Unterteil zu erhalten. Der hintere Teil ist nach links gerichtet. Bevor Sie die UV-LED-Baugruppe in den Drucker einsetzen, stecken Sie beide Kabel ein und ...
- Seite 10 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 10 — Vorbereitung der Touchscreen-Teile Bereiten Sie bitte für die folgenden Schritte vor: Touchscreen-Baugruppe (1x) Schraube M4x10 (2x) Sie können die Schutzfolie abziehen, aber denken Sie daran und vermeiden Sie Kratzer bei der ...
- Seite 11 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 11 — Montage der Touchscreen-Baugruppe Werfen Sie einen Blick von unten auf den Drucker, um zwei Löcher in der Kippvorrichtung zu finden. Wir werden sie verwenden, um den Touchscreen zu montieren. Setzen Sie den Touchscreen in den Drucker ein und sichern Sie ihn mit zwei Schrauben M4x10.
- Seite 12 Bewegungssteuerung (1x) Elektronikhalter (1x) Schraube M3x5 (8x) Wärmeleitpad (1x) Auf der PrusA64-SL1 Platine befindet sich ein ROTER Aufkleber, Nicht abziehen! This document was generated on 2019-12-26 11:54:13 AM (MST). © 2019 manual.prusa3d.com/ Page 12 of 41...
- Seite 13 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 13 — Verkleben des Wärmeleitpads Bevor Sie fortfahren, reinigen Sie bitte den gebogenen Teil des Halters mit dem IPA- Reinigungspad. Nehmen Sie das Wärmeleitpad und ziehen Sie die transparente Schutzfolie vorsichtig von der ...
- Seite 14 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 14 — Einsetzen des Elektronikhalters Schieben Sie den Elektronikhalter in den Drucker. Verwenden Sie den Ausschnitt im unteren Teil für alle Kabel, die auf der Bodenplatte liegen. ...
- Seite 15 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 15 — Verbindung beider Platinen Entnehmen Sie nun die Platinen aus den ESD-Taschen. Denken Sie daran, die Platinen nur an den Kanten zu berühren, vermeiden Sie es, die Chips oder Kondensatoren zu berühren.
- Seite 16 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 16 — Montage der Elektronik Stecken Sie die Platine in den Drucker und sichern Sie sie mit den Schrauben M3x5. Ziehen Sie sie vorsichtig an! Verwenden Sie keine Löcher der rechten oberen Ecke. Wir werden sie später verwenden. ...
- Seite 17 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 17 — Vorbereitung der Teile für das Kabelmanagement Bereiten Sie bitte für die folgenden Schritte vor: USB & Stromkabel (1x) Schließen Sie dieses Kabel wenn Sie gefragt werden an die Elektronik an.
- Seite 18 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 18 — Elektrische Verkabelung Verbinden wir die Kabel mit der Elektronik. Beginnen Sie unten und fahren Sie "im Uhrzeigersinn" gemäß den Anweisungen fort. Einige Ports bleiben unbenutzt, entfernen Sie auch keine Jumper von der Platine.
- Seite 19 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 19 — Elektrische Verkabelung Wi-Fi (besonders vorsichtig beim Verbinden sein) Lautsprecher (schwarzes Kabel muss links sein!) Deckelauslöser (3-poliger Stecker) Thermistor (2-poliger Stecker) Netzschalter USB auf der Vorderseite ...
- Seite 20 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 20 — Elektrische Verkabelung Optischer Sensor (mit der Bezeichnung "O") Filtrationslüfter Rechter Gebläseventilator UV-LED-Kühlgebläse (gekennzeichnet mit "U") Power Panic Die LCD-Bildschirme werden in separaten Schritten angeschlossen. This document was generated on 2019-12-26 11:54:13 AM (MST).
- Seite 21 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 21 — Entfernen der Schutzfolie Ziehen Sie die Schutzfolie vorsichtig vom Reflektor ab. Vermeiden Sie es, die Innenfläche des Reflektors zu berühren. WICHTIG: Vermeiden Sie es, von nun an den Reflektor zu berühren. Jeder Fleck auf der Innenfläche führt zu Problemen mit den Drucken! Step 22 —...
- Seite 22 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 23 — Einlegen des Displays in den Drucker WARNUNG: Achten Sie darauf, dass das vom LCD-Bildschirm ausgehende Kabel nicht verbogen ist, bevor Sie etwas anziehen, achten Sie immer darauf, dass das Kabel in Ordnung ist. ZIEHEN SIE DIE SCHUTZFOLIE NICHT AB! Warten Sie auf die Anweisungen! ...
- Seite 23 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 24 — Befestigung des Displays an Ort und Stelle Verwenden Sie die Senkschrauben M4x14b, um das LCD wieder zu befestigen. Ziehen Sie sie nicht fest, stellen Sie zuerst sicher, dass der LCD-Bildschirm richtig sitzt. Ziehen Sie nun alle 10 Schrauben fest, aber mit angemessener Kraft an.
- Seite 24 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 26 — Anschluss des Druckdisplays WARNUNG: Displaykabel und Stecker sind empfindlich. Bitte gehen Sie mit besonderer Vorsicht vor. Verbinden Sie das Druckdisplay mit dem Anschluss. Seien Sie vorsichtig bei der Ausrichtung. Sie ...
- Seite 25 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 27 — Anschluss des Touchscreens (neue Version) Es gibt ZWEI VERSIONEN des LCD-Anschlusses: Der neue Stecker hat eine Sicherheitsverriegelung, die vor dem Einstecken des Kabels (Platine V1.3a) umgedreht werden muss. "Benutzen Sie diesen Schritt.''' Der alte Stecker hat eine Sicherheitsverriegelung, die vor dem Einstecken des Kabels (Platine ...
- Seite 26 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 28 — Anschluss des Touchscreens (alte Version) WARNUNG: Displaykabel und Stecker sind empfindlich. Bitte gehen Sie mit besonderer Vorsicht vor. Ziehen Sie die schwarze Sicherheitsverriegelung vorsichtig heraus. Beachten Sie, dass sie nicht ...
- Seite 27 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 30 — Vorbereitung der Teile für das Kabelmanagement Bereiten Sie bitte für die folgenden Schritte vor: Kabelbinder (2x) This document was generated on 2019-12-26 11:54:13 AM (MST). ©...
- Seite 28 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 31 — Abschließende Kabelführung Um das Kabelmanagement abzuschließen, gehen Sie bitte wie folgt vor: Verlegen Sie alle Kabel ähnlich wie auf dem Bild. In der Online-Version klicken Sie auf das Bild für ...
- Seite 29 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 32 — Vorbereitung der Abdeckungsteile Bereiten Sie bitte für die folgenden Schritte vor: Untere Abdeckung (1x) Senkschraube M3x5b (8x) This document was generated on 2019-12-26 11:54:13 AM (MST). ©...
- Seite 30 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 33 — Anschluss des Netzschalters und des USB-Anschlusses Schieben Sie die Abdeckung auf halbem Weg zum Drucker und stoppen Sie, wir müssen zuerst den vorderen USB- und Netzschalter anschließen. Schauen Sie von oben in die vordere Abdeckung und schließen Sie das USB- und Netzkabel an.
- Seite 31 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 34 — Montage der Abdeckung Schieben Sie die Abdeckung auf den Drucker und sichern Sie sie einseitig mit zwei Senkschrauben M3x5b. Ziehen Sie sie nicht fest an und gehen Sie auf die andere Seite, wiederholen Sie den Vorgang.
- Seite 32 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 36 — Vorbereitung des Rahmens des Harztanks Nehmen Sie den Rahmen des Harztanks (Orientierung spielt keine Rolle) und schieben Sie vier Tx- Schrauben M4x8rt in den Ecken durch. This document was generated on 2019-12-26 11:54:13 AM (MST).
- Seite 33 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 37 — Vorbereitung der FEP-Folie WARNUNG: Das folgende Verfahren entscheidend. Achten Sie darauf, dass Sie zuerst die Anleitung lesen! Die FEP-Folie besteht aus drei Schichten. Zwei Schichten dienen dem Schutz der mittleren Schicht, also der eigentlichen FEP-Folie.
- Seite 34 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 38 — Vorbereitung des Rahmens des Harztanks Legen Sie die FEP-Folie vorsichtig auf den Rahmen und auf die Schrauben, mit denen Sie die Folie dehnen und ausrichten. Drehen Sie den Rahmen vorsichtig auf den Kopf. ...
- Seite 35 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 39 — Einsetzen der Tx-Schrauben Überprüfen Sie, ob die Löcher im Rahmen und in der Folie ausgerichtet sind. STANZEN Sie KEINE' neuen Löcher für die Tx-Schrauben! Beginnen Sie mit dem Einsetzen der restlichen Schrauben. Drücken Sie nicht fest, sonst können ...
- Seite 36 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 40 — Montage des Harztanks Setzen Sie den Rahmen mit Folie und Schrauben auf den Tank und beginnen Sie mit dem Tx- Werkzeug, die Schrauben M4x8rt anzuziehen. Befolgen Sie die angegebene Richtung, ziehen Sie sie nacheinander an.
- Seite 37 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 41 — Montage des Harztanks Nehmen Sie ein Messer mit einer scharfen Spitze (nicht im Lieferumfang enthalten). Stanzen Sie vorsichtig zwei Löcher in die FEP-Folie, wie auf dem Bild gezeigt.
- Seite 38 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 43 — Vorbereitung von Acryl-Deckelteilen Bereiten Sie bitte für die folgenden Schritte vor: Acryldeckel (1x) Deckelscharnier (2x) Senkschrauben M4x8b (4x) This document was generated on 2019-12-26 11:54:13 AM (MST). ©...
- Seite 39 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 44 — Montage des Acryldeckels Achten Sie darauf, dass Sie die Scharniere während der Montage nicht fallen lassen . Sie können jedes beliebige Tuch verwenden, um die FEP-Folie und das Druckdisplay unter den Scharnieren zu schützen.
- Seite 40 4. Elektronik & Deckel Guide ID: 1486 - Draft: 2019-11-15 Step 45 — Rücklegen der Druckplattform Schieben Sie die Druckplattform wieder hinein und sichern Sie sie mit dem Knopf. Die Plattform kann sich nun noch bewegen (wackeln auf dem Kragarm), es ist in Ordnung.
- Seite 41 Guide ID: 1486 - Draft: 2019-11-15 Step 47 — Abschliessende Überprüfung ...und es ist erledigt! Tolle Arbeit ;) Ihr Original Prusa SL1 ist komplett montiert. Befolgen Sie das nächste Kapitel, um den Drucker zu kalibrieren und den ersten Druck auszuführen Letzte Kontrolle vor dem Start This document was generated on 2019-12-26 11:54:13 AM (MST).
