Betriebsanleitung
5.4

Relaisausgang (optional)

5.4.1 P13 Relaisfunktion
WERKSEINSTELLUNG: 0001
P13 a
Ausgänge ➙ Relaisausgang ➙ Relaismodus
EView2
a Betriebszustände
0 Durch PV (P14-P15-P16)
1 "Kein ECHO" (Echoverlust):
C1 = "Ein" (Auslösung)
2 "Kein ECHO" (Echoverlust):
C2 = "Ein" (einschalten)
3 DURCHFLUSS-Impuls (P17)
4 C1-Fehler (Abfallen)
9 OFF
Betriebsart: nur relevant für den Betrieb durch PV (P13a = 0)
P13 b
Ausgänge ➙ Relais Funktion
EView2
b Funktion
Analoger Stromausgangsmo-
dus

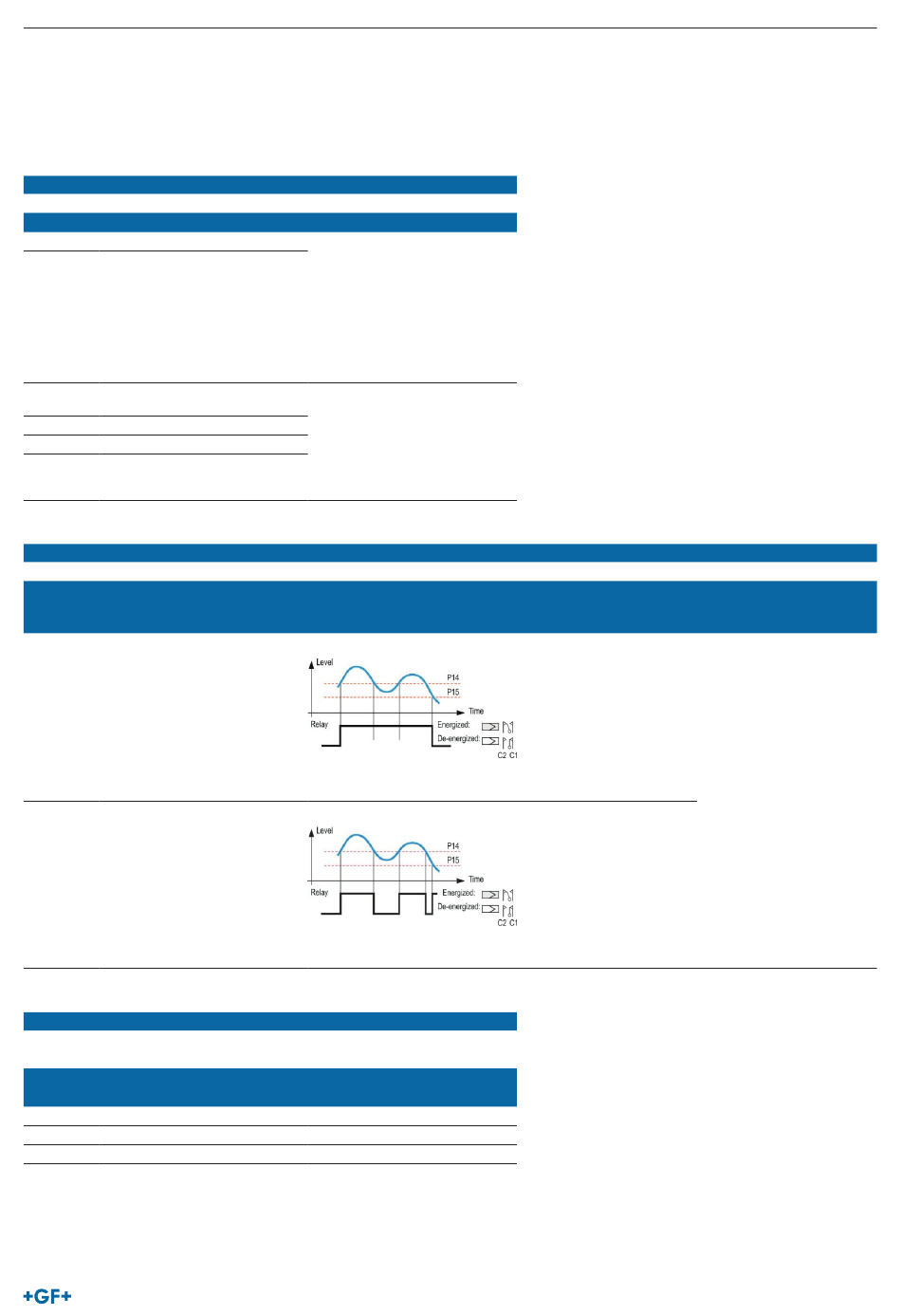

0 Hysterese
1 Fenster
Komparator
Einheit der Durchfluss-Impulskonstante (P17) (wenn P13:a = 3)
P13 K
Ausgänge ➙ Relaisausgang ➙ Relaisparameter ➙
EView2
➙ Einheit der Impulskonstante
K FLOW-Impulskonstanten
Metrisch, EU
0 m3
1 Liter
2 Liter
Beschreibung
Mit diesem Parameter kann
die Betriebsart des optional
im Gerät eingebauten RELAIS
eingestellt werden. Ist er auf
"bei PV" eingestellt, arbeitet
das RELAIS auf der Grundlage
der eingestellten Werte für
Auslösung (P14) und Freigabe
(P15).
Die Einstellung "No ECHO"
ermöglicht ein geschaltetes
(Relaiskontakt) Fehlersignal
an den Prozessregler.
VORSICHT! Wenn das Gerät
stromlos wird, fällt das Relais
ab, so dass C1 EIN ist.
Beschreibung
Imperial (US)
ft3
US-Gallonen
GB-Gallonen
Typ 2298 80 GHz Radar-Füllstandssensor
Programmierbare
Parameter
P14, P15
Mindestens 20 mm
(0,787")
Hysterese erforderlich
zwischen
P14 und P15.
P14 > P15 - normaler
Betrieb
P14 < P15 - invertierter
Betrieb
P14, P15
Mindestens 20 mm
(0,787")
Hysterese erforderlich
zwischen
P14 und P15.
P14 > P15 - normaler
Betrieb
P14 < P15 - invertierter
Betrieb
Beschreibung
Die grundlegende
Schaltmethode des auf
"PV" eingestellten RELAIS
kann
eingestellt werden.
83
