Typ 2298 80 GHz Radar-Füllstandssensor
4.3.5 Inbetriebnahme und Einstellung
Bei korrektem Anschluss des Gerätes läuft das Radargerät nach dem Einschalten der Spannungsversorgung mit einer Stromauf-
nahme von 3,5 mA an. Nach 3...5 s leuchten die ECHO- und die COM-LED gemeinsam auf. Nach weiteren 5...10 s erscheint am Strom-
ausgang der der Betriebsart entsprechende Sendestrom. Das Gerät misst in diesem Fall mit Werkseinstellungen. Die werksseitigen
Voreinstellungen eignen sich zur Überprüfung der Funktionalität und zum Einsatz des Gerätes für einfache Messaufgaben, das volle
Potenzial des Gerätes kann jedoch nur mit der richtigen, auf die Anforderungen des Messprozesses abgestimmten Programmierung
genutzt werden. Um die Betriebseigenschaften gründlich kennen zu lernen und komplexe Messaufgaben zu lösen, ist es daher not-
wendig, die Kapitel zur Programmierung zu studieren.

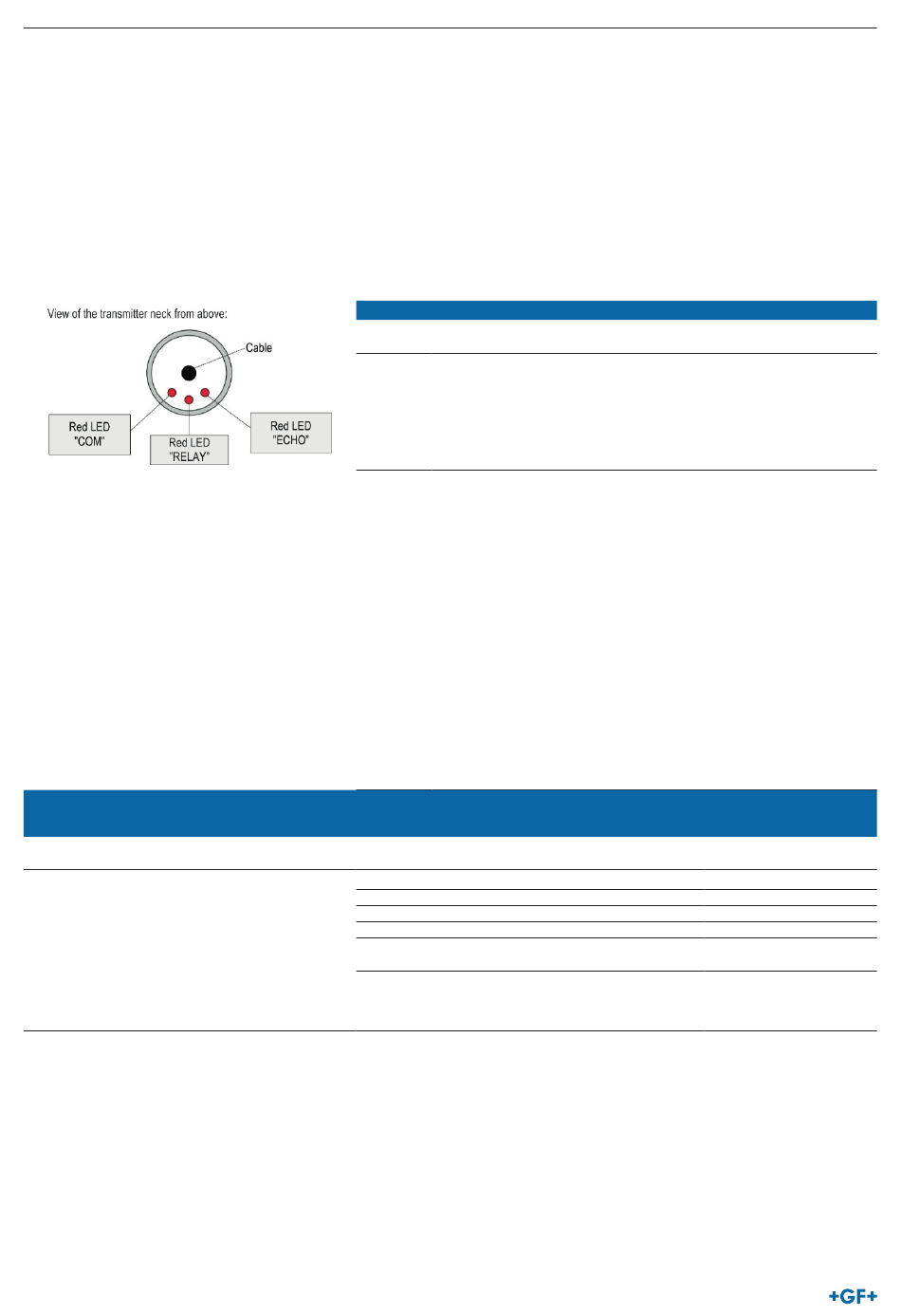

Status LED

Statussignale mit zwei LEDs

ECHO-LED
Blinken abwechselnd
Blinken gleichzeitig auf,
dann Pause und Wiederholung
74
LED
ECHO
COM
Relais
(optional)
COM-LED Anzahl der Blinksigna-
kontinuierlich
kontinuierlich
Bezeichnung
EIN, wenn das Gerät ein geeignetes Echo empfängt.
BLINKT, wenn das Gerät auf der Suche nach einem Echo ist.
Blinkt einmal auf, wenn ein HART-Nachrichtenaustausch stattge-
funden hat,
EIN, wenn sich das Gerät im Fernprogrammiermodus befindet.
BLINKT 4 Sekunden lang nach dem Einschalten des Geräts:
Während dieser Zeit kann eine Service-Kommunikationsverbin-
dung hergestellt werden. Wenn sie weiterhin blinkt, weist sie auf
einen Firmware-Fehler hin.
EIN, wenn CC-C2 unter Spannung steht.
AUS, wenn CC-C1 unter Spannung steht.
Alle Parameter des Geräts sind werkseitig voreingestellt und
können bei Bedarf später wiederhergestellt werden.
Die Werkseinstellungen des Füllstandmessgeräts Typ 2298 sind
wie folgt.
Messmodus: Füllstand (LEV).
•
Der Null-Füllstand ist der maximalen Messdistanz zugeordnet.
•
Der Stromschleifenausgang ist direkt proportional zum Füll-
•
stand.
4 mA und 0% sind dem Null-Füllstand zugeordnet.
•
20 mA und 100% sind dem maximalen Füllstand (minimale
•
Messdistanz) zugeordnet.
Der Stromschleifenausgang hält im Fehlerfall den letzten
•
Wert.
Zeitkonstante für die Füllstandsnachführung: 10 s.
•
Status
le
Niedrige Schleifenspan-
nung
2 OCT-Integritätsfehler
3 Nicht verwendet
4 Relais-Fehler
5 Nicht verwendet
6 NV-Speicherfehler
(EEPROM)
HRP-Erkennungs-
•
fehler
SIM-Erkennungsfehler
•
Betriebsanleitung
Quelle-Bit
Bit15, Bit14, Bit11
gleichzeitig vorhanden
Bit3 oder Bit4 oder Bit5
-
BBit13
-
Bit1
Bit12
