Typ 2298 80 GHz Radar-Füllstandssensor
5.2.7 P06 Fernsperrung
WERKSEINSTELLUNG: 0,0
Im Parameter P06 kann ein Füllstand angegeben werden, bei dessen Unterschreitung der Ausgang nicht mehr einer weiteren Pe-
gelabsenkung folgt. Die Fernsperre wird verwendet, wenn Objekte am Boden des Tanks (Mischer, Heizschlange, Trichter usw.) in
diesem Bereich eine Messunsicherheit verursachen, z.B. weil Störechos nicht sicher von den Echos der gemessenen Oberfläche
unterschieden werden können. Fällt ein Echo in den Fernsperrbereich (LEV < P06), sendet das Gerät ein spezielles Signal und hält
den hier definierten Füllstandwert am Ausgang (siehe Abbildung). Das Flag "Echo im Fernsperrbereich" zeigt an, dass sich das Echo
im Fernsperrbereich befindet. Unabhängig davon ist das "VALID"-Flag aktiv, aber das "HOLD"-Flag bleibt inaktiv.
Die Blockierung der Gegenseite kann mit P06 = 0 deaktiviert werden. Min. Wert: 0 / max. Wert: P04 – P05 – 5 cm (2")
P06
Optimierung der Messung ➙ Fernes Ende (P06)
EView2

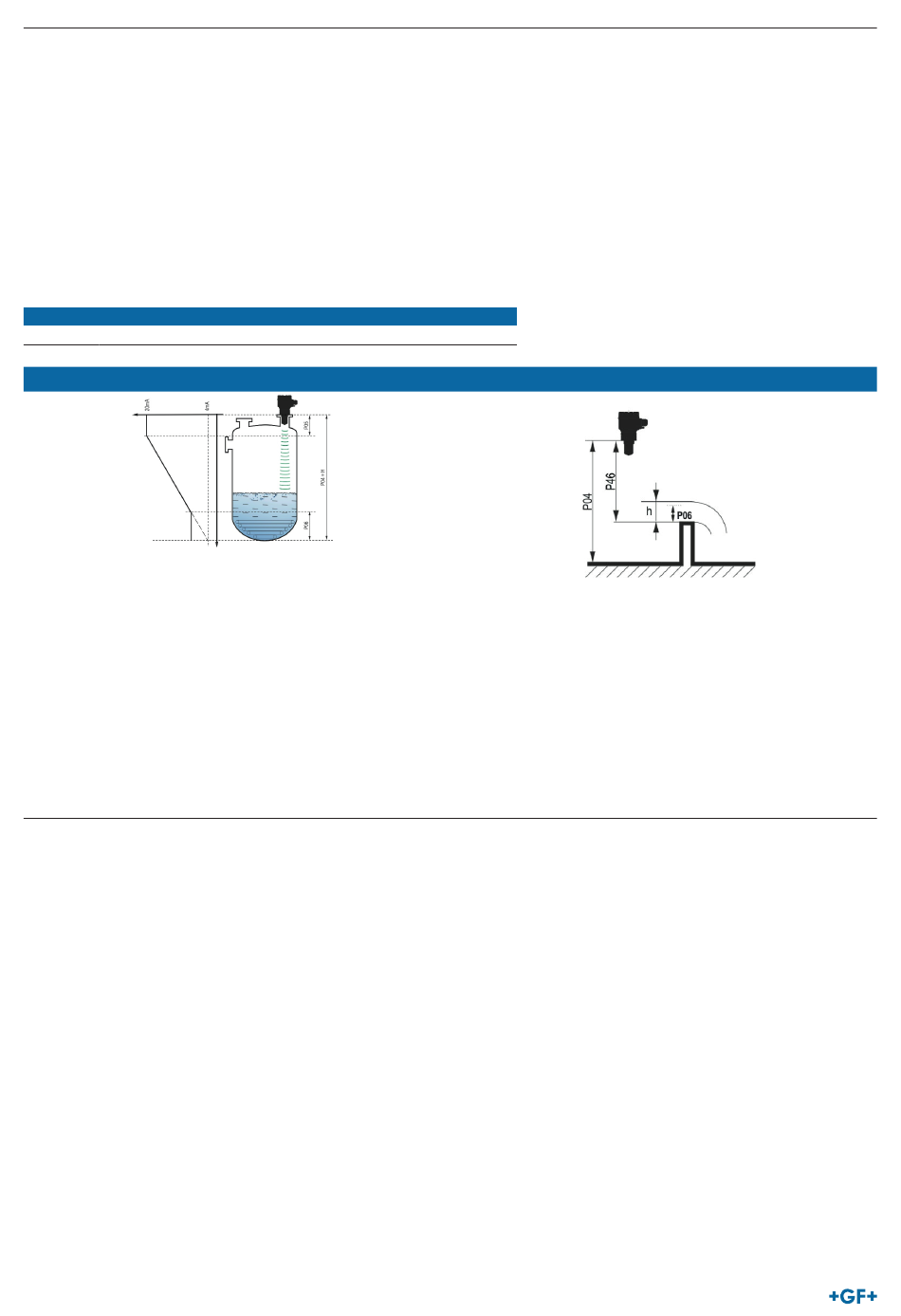

A.) Füllstands- oder Volumenmessung
Wenn der Füllstand unter den Wert von P06 fällt: Es hält
•
einen Füllstandwert, der P06 entspricht, am Ausgang fest
und berechnet daraus die abgeleiteten Werte.
Überschreitet der Füllstand den Grenzwert für die Fern-
•
sperrung: Im Füllstands- oder Volumenmessmodus gelten
die programmierten Tankabmessungen, so dass die Fern-
sperrung keinen Einfluss auf die gemessenen oder berech-
neten Werte hat.
80
B.) Durchflussmessung in offenen Kanälen
Die Fernsperrung wird in der Regel bei niedrigen Füllstandswer-
ten angewendet, unterhalb derer der genaue Volumenstrom
nicht berechnet werden kann.
Fällt der Füllstand in der Rinne unter den Sperrwert:
•
Der Stromschleifenausgang hält den Wert, der Q = 0
•
entspricht.
Bei 0-Wert-Übertragung über HART "Kein Durchfluss"
•
Wenn der Füllstand in der Rinne über den Sperrwert an-
•
steigt:
Der Durchflusswert wird anhand der im Programm festgelegten
Parameter berechnet, so dass die Fernsperrung keinen Einfluss
auf die Messwerte hat.
