Typ 2298 80 GHz Radar-Füllstandssensor

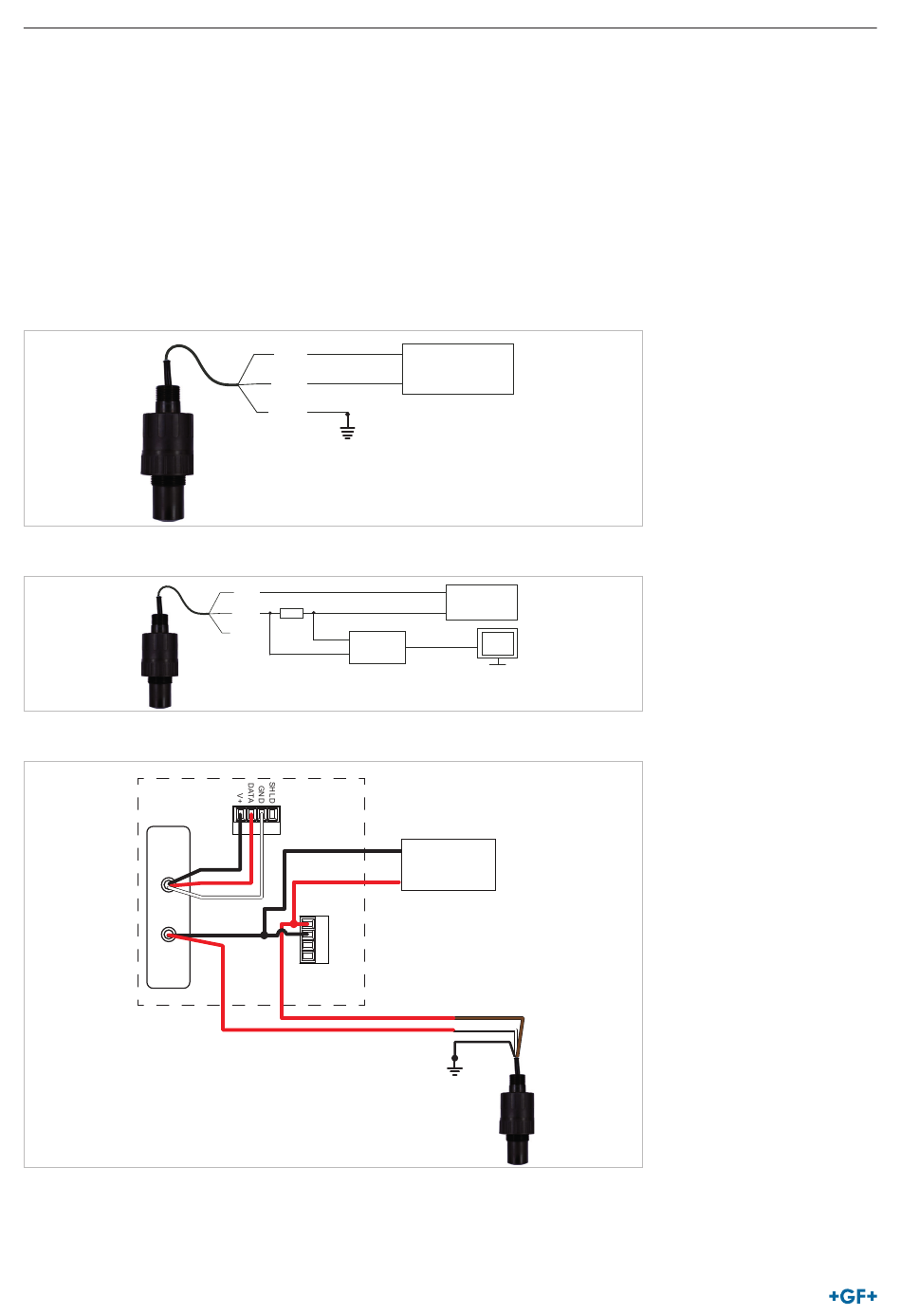

4.2 Verdrahtung
4.2.1 Verdrahtung in normalen, nicht gefährlichen Umgebungen
Stellen Sie sicher, dass die Klemmen des bereits installierten Anschlusskastens nicht unter Spannung stehen.
•
Schliessen Sie die Drähte des Geräts wie in der Abbildung gezeigt an. Achten Sie dabei auf die Polarität: (+) braun, (-) weiss.
•
(Für die Verkabelung wird empfohlen, 2 × 0,5 mm2 (2 × 20AWG) verdrilltes, abgeschirmtes Kabel oder 5 × 0,5 mm2 (5 ×
20AWG) für das optionale Relais zu verwenden).
Achten Sie beim Anschluss der Abschirmung darauf, dass keine Erdschleife entsteht.
•
Nach dem Einschalten des Geräts kann die erforderliche Programmierung vorgenommen werden.
•
4 to 20 mA Loop Verdrahtung

HART Interface Verdrahtung

Verdrahtung zum 9900 Transmitter

9900 Transmitter
8058-3
Signal
Converter
70
Brown
4 to 20 mA loop
White
Black
Brown
R, 260...500 Ω
White
Black
HART
Modem
9900 S L
3
Terminal
Black
Red
White
PWR+
Black
PWR–
LOOP+
Red
LOOP–
9900
Power
Terminal
Wiring Assignment:
White -24 VDC
Brown +24 VDC
Black Earth Ground
+
Power Supply
-
+
4 to 20 mA loop Power Supply
-
USB Interface
PC
Black –
12 to 36 VDC
Power Supply
Red
+
2298
Level Sensor
+ 24 VDC
Brown
White
Black
