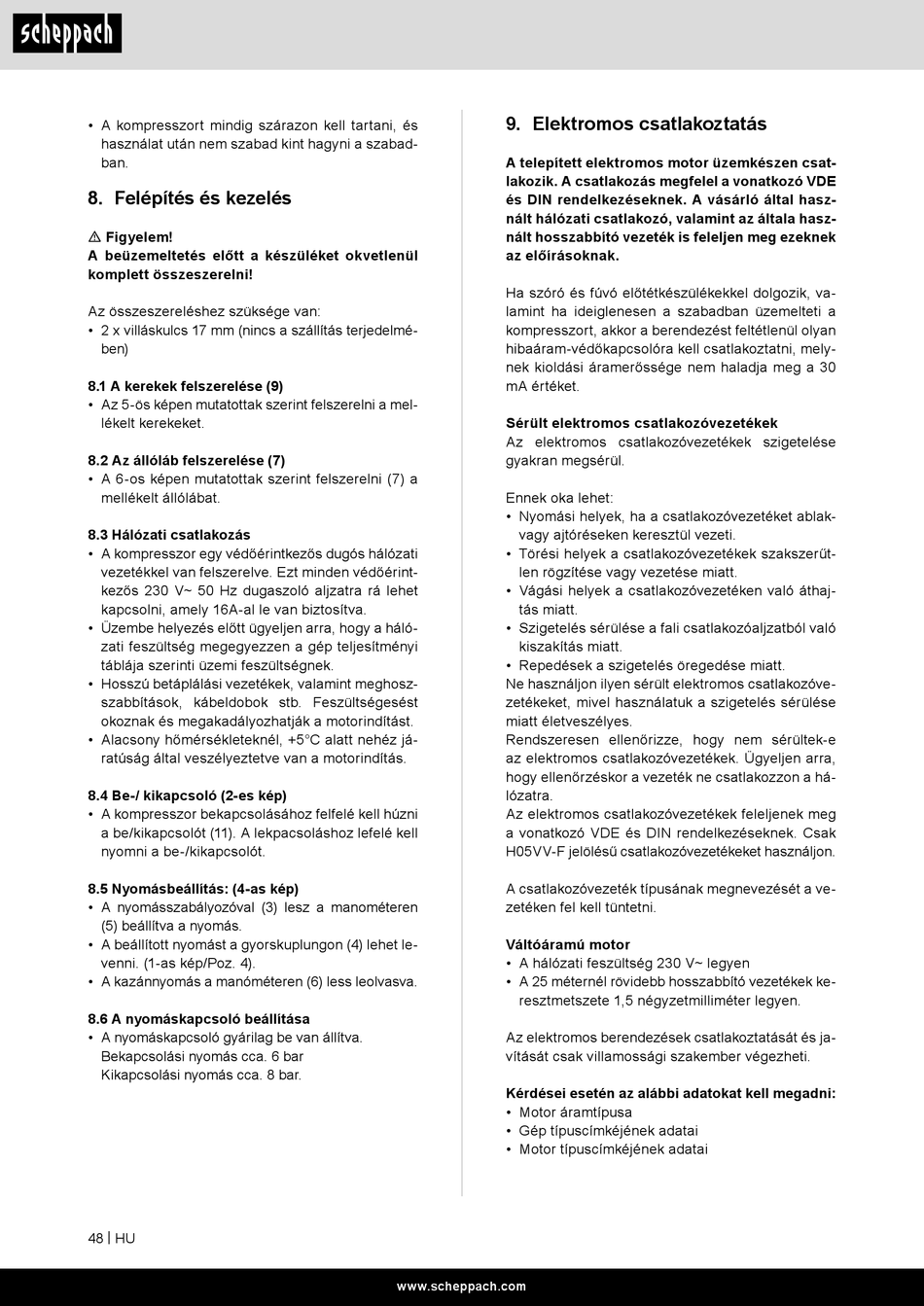

• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
8. Felépítés és kezelés
m Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül
komplett összeszerelni!
Az összeszereléshez szüksége van:
• 2 x villáskulcs 17 mm (nincs a szállítás terjedelmé-
ben)
8.1 A kerekek felszerelése (9)
• Az 5-ös képen mutatottak szerint felszerelni a mel-
lékelt kerekeket.
8.2 Az állóláb felszerelése (7)
• A 6-os képen mutatottak szerint felszerelni (7) a
mellékelt állólábat.
8.3 Hálózati csatlakozás
• A kompresszor egy védőérintkezős dugós hálózati
vezetékkel van felszerelve. Ezt minden védőérint-
kezős 230 V~ 50 Hz dugaszoló aljzatra rá lehet
kapcsolni, amely 16A-al le van biztosítva.
• Üzembe helyezés előtt ügyeljen arra, hogy a háló-
zati feszültség megegyezzen a gép teljesítményi
táblája szerinti üzemi feszültségnek.
• Hosszú betáplálási vezetékek, valamint meghosz-
szabbítások, kábeldobok stb. Feszültségesést
okoznak és megakadályozhatják a motorindítást.
• Alacsony hőmérsékleteknél, +5°C alatt nehéz já-
ratúság által veszélyeztetve van a motorindítás.
8.4 Be-/ kikapcsoló (2-es kép)
• A kompresszor bekapcsolásához felfelé kell húzni
a be/kikapcsolót (11). A lekpacsoláshoz lefelé kell
nyomni a be-/kikapcsolót.
8.5 Nyomásbeállítás: (4-as kép)
• A nyomásszabályozóval (3) lesz a manométeren
(5) beállítva a nyomás.
• A beállított nyomást a gyorskuplungon (4) lehet le-
venni. (1-as kép/Poz. 4).
• A kazánnyomás a manóméteren (6) less leolvasva.
8.6 A nyomáskapcsoló beállítása
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás cca. 6 bar
Kikapcsolási nyomás cca. 8 bar.
48 | HU
9. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csat-
lakozik. A csatlakozás megfelel a vonatkozó VDE
és DIN rendelkezéseknek. A vásárló által hasz-
nált hálózati csatlakozó, valamint az általa hasz-
nált hosszabbító vezeték is feleljen meg ezeknek
az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, va-
lamint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30
mA értéket.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóve-
zetékeket, mivel használatuk a szigetelés sérülése
miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e
az elektromos csatlakozóvezetékek. Ügyeljen arra,
hogy ellenőrzéskor a vezeték ne csatlakozzon a há-
lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a ve-
zetéken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség 230 V~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-
resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és ja-
vítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
