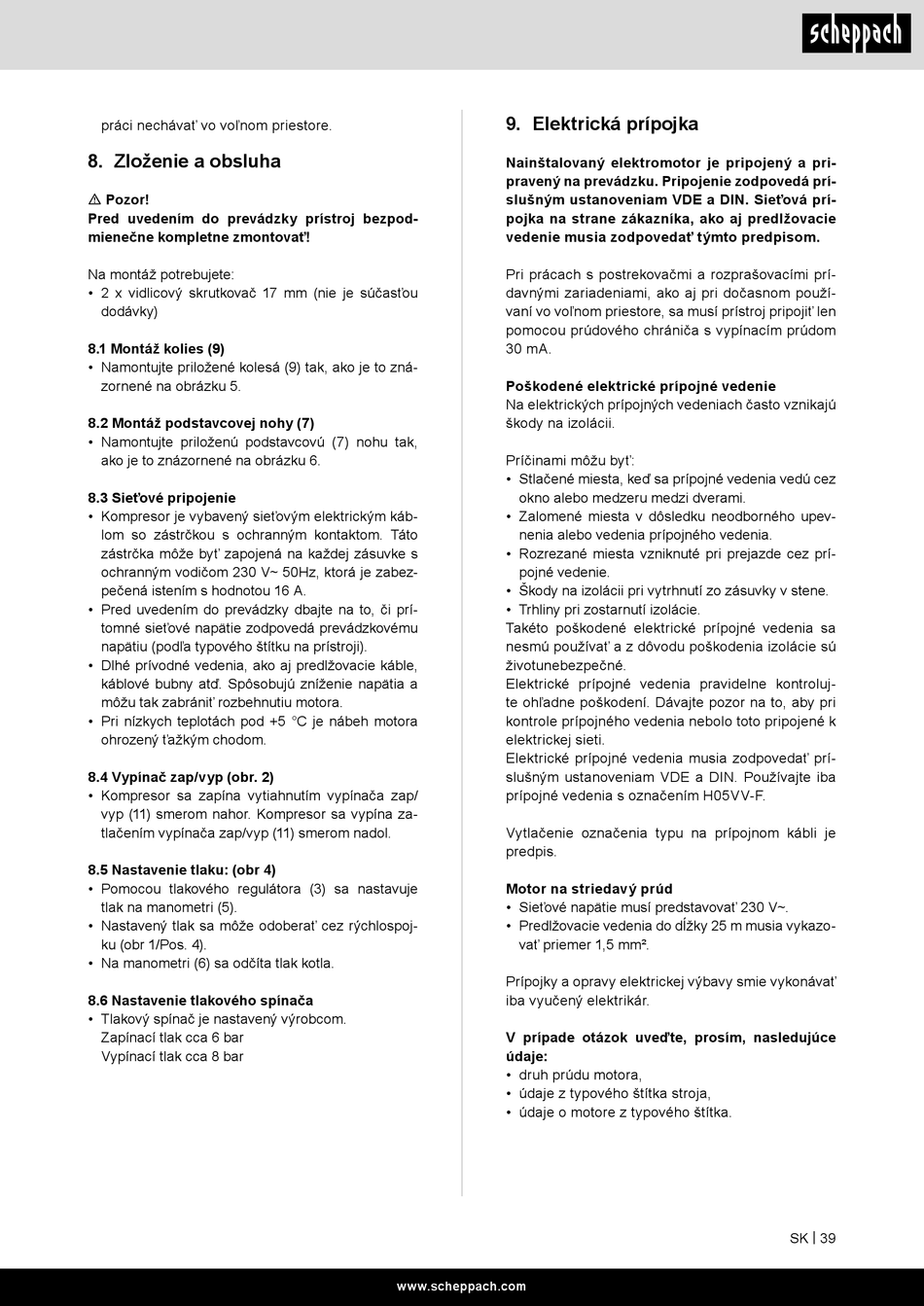

práci nechávať vo voľnom priestore.
8. Zloženie a obsluha
m Pozor!
Pred uvedením do prevádzky prístroj bezpod-
mienečne kompletne zmontovať!
Na montáž potrebujete:
• 2 x vidlicový skrutkovač 17 mm (nie je súčasťou
dodávky)
8.1 Montáž kolies (9)
• Namontujte priložené kolesá (9) tak, ako je to zná-
zornené na obrázku 5.
8.2 Montáž podstavcovej nohy (7)
• Namontujte priloženú podstavcovú (7) nohu tak,
ako je to znázornené na obrázku 6.
8.3 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káb-
lom so zástrčkou s ochranným kontaktom. Táto
zástrčka môže byť zapojená na každej zásuvke s
ochranným vodičom 230 V~ 50Hz, ktorá je zabez-
pečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prí-
tomné sieťové napätie zodpovedá prevádzkovému
napätiu (podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a
môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora
ohrozený ťažkým chodom.
8.4 Vypínač zap/vyp (obr. 2)
• Kompresor sa zapína vytiahnutím vypínača zap/
vyp (11) smerom nahor. Kompresor sa vypína za-
tlačením vypínača zap/vyp (11) smerom nadol.
8.5 Nastavenie tlaku: (obr 4)
• Pomocou tlakového regulátora (3) sa nastavuje
tlak na manometri (5).
• Nastavený tlak sa môže odoberať cez rýchlospoj-
ku (obr 1/Pos. 4).
• Na manometri (6) sa odčíta tlak kotla.
8.6 Nastavenie tlakového spínača
• Tlakový spínač je nastavený výrobcom.
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar
9. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pri-
pravený na prevádzku. Pripojenie zodpovedá prí-
slušným ustanoveniam VDE a DIN. Sieťová prí-
pojka na strane zákazníka, ako aj predlžovacie
vedenie musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prí-
davnými zariadeniami, ako aj pri dočasnom použí-
vaní vo voľnom priestore, sa musí prístroj pripojiť len
pomocou prúdového chrániča s vypínacím prúdom
30 mA.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upev-
nenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prí-
pojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa
nesmú používať a z dôvodu poškodenia izolácie sú
životunebezpečné.
Elektrické prípojné vedenia pravidelne kontroluj-
te ohľadne poškodení. Dávajte pozor na to, aby pri
kontrole prípojného vedenia nebolo toto pripojené k
elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prí-
slušným ustanoveniam VDE a DIN. Používajte iba
prípojné vedenia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je
predpis.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazo-
vať priemer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať
iba vyučený elektrikár.
V prípade otázok uveďte, prosím, nasledujúce
údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.
