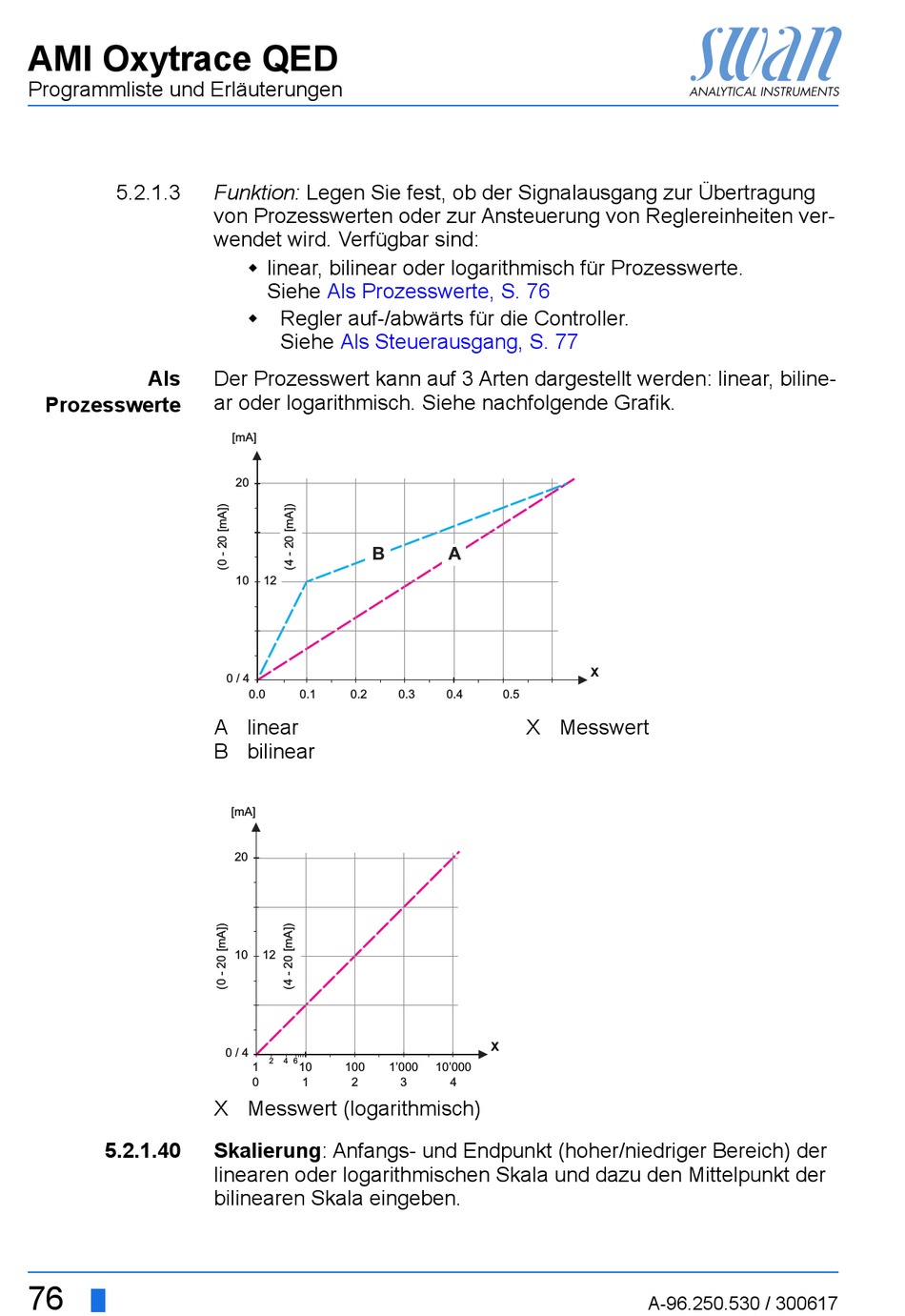

AMI Oxytrace QED
Programmliste und Erläuterungen
5.2.1.3
Als
Prozesswerte
5.2.1.40
76
Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung
von Prozesswerten oder zur Ansteuerung von Reglereinheiten ver-
wendet wird. Verfügbar sind:
 linear, bilinear oder logarithmisch für Prozesswerte.
Siehe Als Prozesswerte, S. 76
 Regler auf-/abwärts für die Controller.
Siehe Als Steuerausgang, S. 77
Der Prozesswert kann auf 3 Arten dargestellt werden: linear, biline-
ar oder logarithmisch. Siehe nachfolgende Grafik.
[mA]
20
B
10 12
0 / 4
0.0 0.1 0.2
A linear
B bilinear
[mA]
20
10 12
0 / 4
2 4 6
1 10 100
0 1 2
X Messwert (logarithmisch)
Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der
linearen oder logarithmischen Skala und dazu den Mittelpunkt der
bilinearen Skala eingeben.
A
0.3 0.4 0.5
X Messwert
X
1'000 10'000
3 4
X
